Тестер универсальный "Цифра-М" ADSL-тестер + Измеритель U,R,C + LAN-тестер + Генератор 1кГц предназначен для диагностики и быстрой оценки качества подключения канала ШПД, с применением технологий семейства: ADSL
Измерение первичных параметров линии связи U,R,C. Определяет техническое состояние и схемы разводки медного кабеля типов UTP, STP, поиск неисправностей на физическом и сетевом уровне локальных вычислительных сетей.
Функции тестера ADSL:
- Измерение в цикличном режиме и вывод на экран дисплея в табличной форме следующей информации:
- технология соединения;
- максимальная скорость;
- достигнутая скорость;
- затухание в линии;
- запас помехоустойчивости – соотношение сигнал/шум SNR;
- выходная мощность;
- Частотные характеристики линии в виде графика спектрального заполнения рабочей частоты по бинам (распределение «бит на бин»).
- Частотные характеристики линии в виде графиков по параметру соотношение сигнал/шум (SNR).
- Частотные характеристики линии в виде графиков по параметру шум покоя (QLN).
- Эмуляция работы модема.
- Авторизация (передача логина и пароля серверу доступа) при подключении к сети по протоколу PPPoE.
Измеритель первичный параметров U, R, C:
- Измерение постоянного напряжения: ±350В.
- Измерение переменного напряжения: 0…300В.
- Измерение сопротивления: 0…100МОм.
- Измерение электрической емкости: 0…5 мкФ.
Функции LAN-тестера:

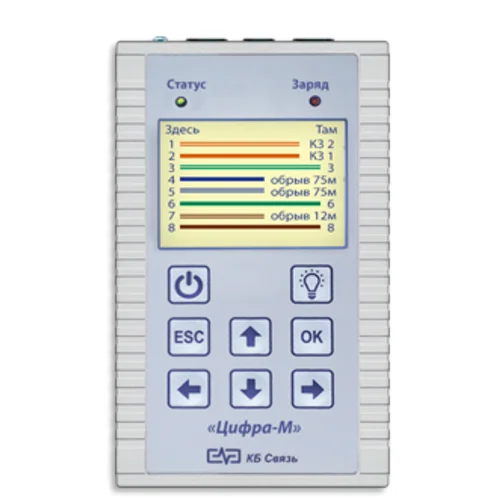

- Определение и прорисовка карты проводов (определение правильности обжимки проводов) с отображением цветовой гаммы проводов.
- Определение типа неисправности КЗ, Обрыв - пожильно.
- Определение расстояния до обрыва в кабелях UTP - пожильно.
- Входы LAN разъемов защищенны от избыточных токов и напряжений в жилах тестируемого кабеля.
Генератор 1кГц:
определение «своего» кабеля в пучке чужих контактным способом, (при помощи комплектного оконечника-заглушки) или бесконтактным способом (бесконтактный щуп в комплект поставки не входит).
Технические характеристики | |
---|---|
Тип оборудования | Тестер |
Дисплей | ЖК индикатор: графический цветной с подсветкой |
Объем памяти | Максимальное количество сохраняемых отчетов в памяти: 100 |
Источник питания | Питание: от 6-ти элементов (батарейки/аккумуляторы) типа АА, или от сети переменного тока 220В через идущий в комплекте сетевой адаптер питания 12В, 1А |
Массогабаритные характеристики | |
Габаритные размеры, мм | 190х90х40 |
ВЕС, КГ | 0,55 |
Комплект поставки | |
Комплект поставки | Тестер – 1 шт., Адаптер питания AC/DC 220В/12В – 1 шт., Аккумуляторы 2500mA|ч тип AA – 6шт. Комплект проводов – 1 шт., Оконечник-заглушка – 1шт., |
