Оптические делители для сетей КТВ

Оптические делители (оптические разветвители, coupler)

Оптические делители — одни из важнейших неактивных компонентов ВОЛС, применяемый для распределения части оптической мощности сигнала в оптических локальных сетях, измерительном оборудовании, построении телекоммуникационных сетей. Из-за различного применения в практике использования пассивных элементов ВОЛС, делители могут иметь другие названия. Например, можно встретить оптический разветвитель, сумматор оптический, coupler.

Оптический делитель представляет собой техническое многополюсное устройство, где излучение, подаваемое на оптические полюса, распределяется между всеми полюсами. Оптические делители изготавливаются по двум основным технологиям:FBT (Fused Biconic Taper, сплавные биконические разветвители, сварные биконические разветвители). В них используется эффект туннелирования: перетекания части оптической мощности из одного световода в другой через боковую поверхность при их плотном соприкосновении на некотором «участке взаимосвязи».

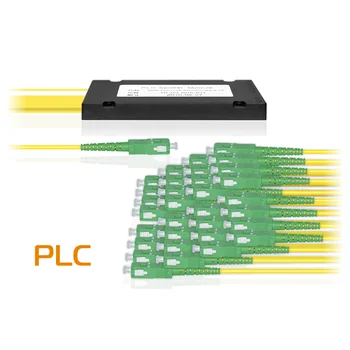

Такие устройства выполняются методами интегральной оптики. На кремниевой подложке химически осаждаются поочередно слои с материалами сердцевины и оболочки, после чего через маску вытравливается планарный волновод необходимой конфигурации, который также покрывается материалом отражающей оболочки. Делители производятся с требуемым числом ответвлений (от 1×2 до 1×64) и делением мощности в разных процентных отношениях (только для FBT).

В зависимости от рабочей длины волны делители производятся однооконные, оптимизированные для работы на одной длине волны 1310 или 1550 нм, или двухоконные для работы на разных длинах волн одновременно в сетях с WDM, PON. Оптические делители могут оснащаться любыми типами оптических разъемов. Изготавливаются в пластиковых или металлических корпусах (прямоугольной формы или в гильзе) с оптическими вводами/выводами в виде оптоволокна в буферном покрытии (0.9 мм) или в оптическом кабеле диаметром 3.0 мм.

Наши оптические делители проходят многоступенчатый контроль качества при всех технологических операциях. Каждый coupler подвергается тщательному тестированию отделом технического контроля.
