Oпция VFL заказывается дополнительно.

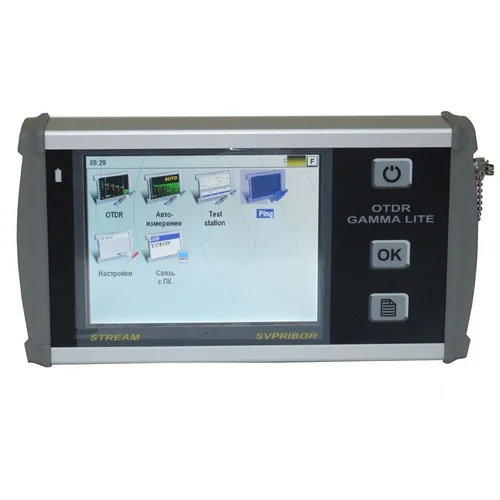

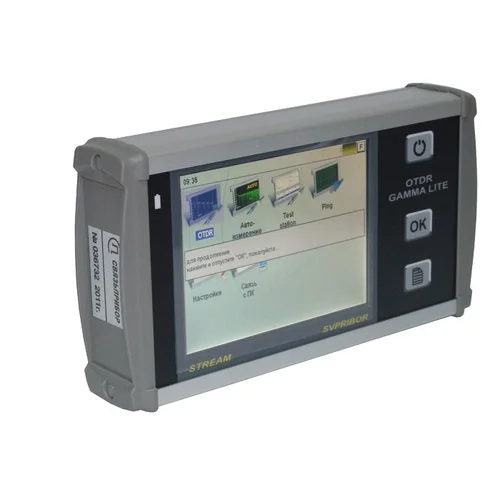

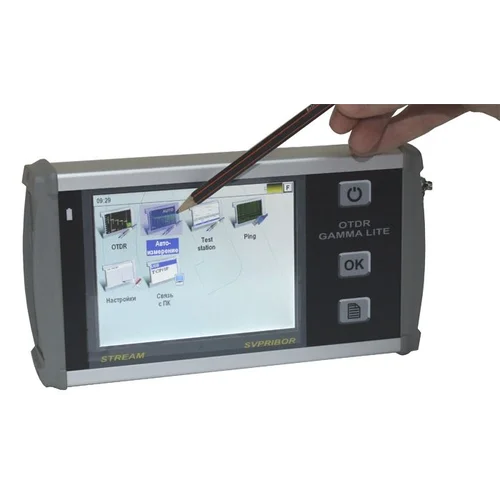

Рефлектометр оптический Связьприбор ГАММА ЛАЙТ позволяет проводить измерения затухания в оптических волокнах и их соединениях, длины оптического волокна и расстояния до мест неоднородностей волоконно-оптических линий.
Прибор может применяться при производстве оптических волокон и оптических кабелей, а также монтаже и эксплуатации волоконно-оптических линий связи для контроля состояния кабелей и прогнозирования неисправностей в них, как в лабораторных, так и в полевых условиях.
Основные особенности:
-

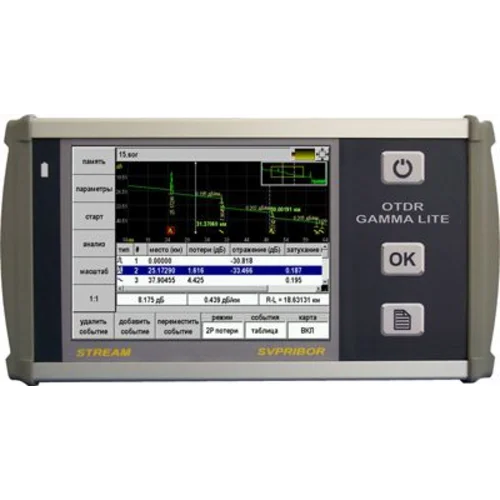

«Автоматические измерения»: просто нажать кнопку «старт» - прибор сам выставит нужные параметры, проведет измерения и покажет рефлектограмму с анализом технического состояния линии
-
Функция «Тest Station»: прибор помнит рефлектограмму кабеля, при подключении к линии он проведет измерения с теми же параметрами, сравнит результат с памятью и даст заключение
-
USB-host: подключение флэш памяти / USB-мышь
-
Функция Ethernet: IP-тест (Ping), удаленное управление с PC
-

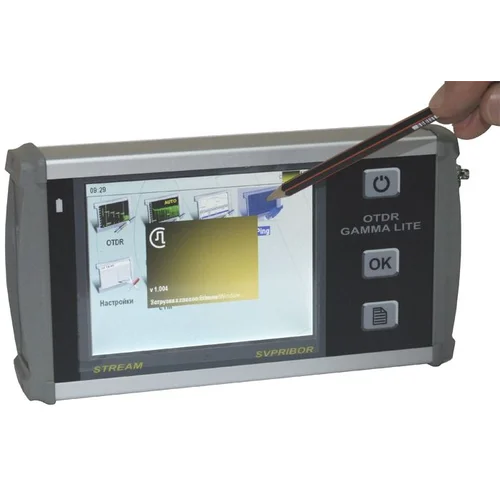

Цветной TFT дисплей 640 х 480 с сенсорной панелью TouchScreen
-
Связь с компьютером USB
-
Удаленное управление через Ethernet
-
Установка новых функций с диска
-
Карта памяти 1ГБ
-
Сохранение данных в стандарте Bellcore
| Технические характеристики | |
|---|---|
| Тип оборудования | Оптический рефлектометр |
| Тип разъема | FC |
| Тип волокна | SM |
| Длина волны, нм | 1310/1550 |
| Динамический диапазон, дБ | 34/32 |
| Диапазоны измеряемых расстояний, км | 0,3; 0,5; 1; 2; 5; 10; 25; 50; 75; 100; 160 |
| Длительность импульса, нс | 8; 10; 30; 100; 300; 1 000; 3 000; 10 000; 20 000 |
| Мертвая зона по затуханию, м | Не более 7 |
| Мертвая зона по событию, м | Не более 3 |
| Дисплей | 480х640 сенсорный TFT |
| Объем памяти | 10 000 рефлектограмм |
| Интерфейсы | USB |
| Источник питания | Li-Ion аккумулятор |
| Время работы | Не менее 6 часов |
| Массогабаритные характеристики | |
| Габаритные размеры, мм | 220х125х45 |
| ВЕС, КГ | 1,0 |
| Источник видимого излучения (VFL) | |
| Длина волны (VFL), нм | 650 |
| Тип разъема (VFL) | FC |
| Эффективное расстояние, км | до 5 |
| Условия эксплуатации | |
| Влажность | 0...90% (без конденсата) |
| Температура хранения, °C | от -20 до 60 |
| Температура эксплуатации, °C | от -10 до 50 |

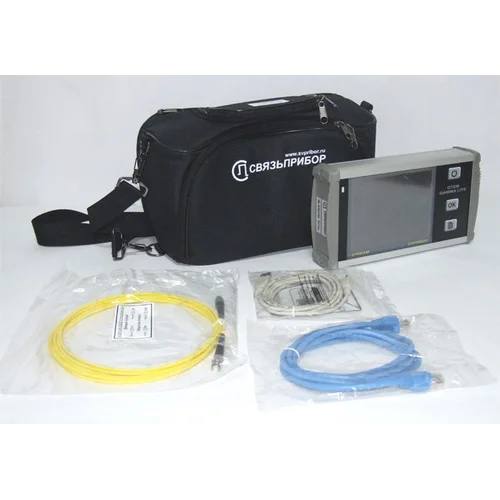

| Комплект поставки | |
| Комплект поставки | Рефлектометр ГАММА ЛАЙТ - 1 шт
Блок питания - 1 шт USB-кабель - 1 шт Кабель интерфейсный Ethernet (прямой) - 1 шт Аккумуляторная батарея (в приборе) - 1 шт Патчкорд оптический FC-FC - 1 шт CD с программным обеспечением - 1 шт Руководство по эксплуатации - 1 шт |
