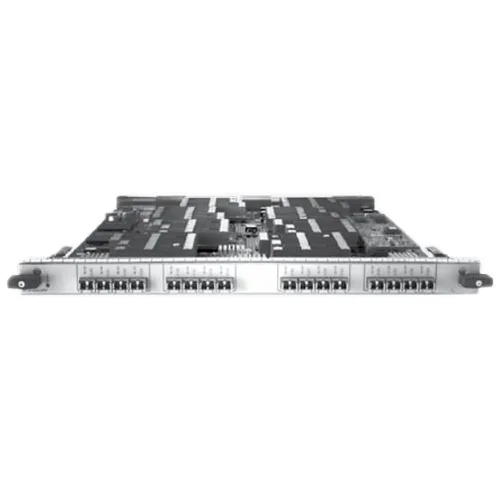

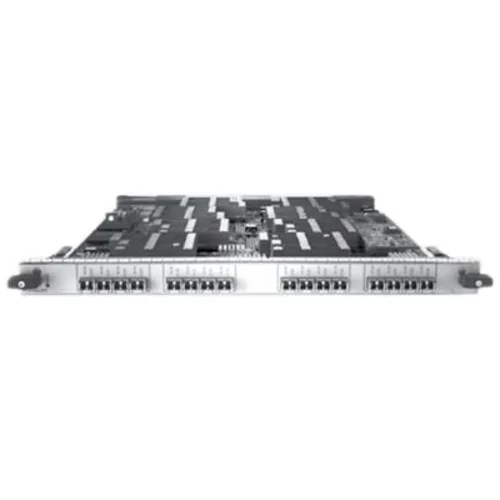

Линейные карты (Modular Port Concentrators - MPCs) на базе чипсета Trio представляют собой совокупность линейных модулей нового поколения для маршрутизаторов Juniper MX серии, обеспечивающих высокую производительность и широкий спектр услуг, необходимых для продвинутых Ethernet сервисов, в широкополосных сетях.
Данная карта содержит 4 комплекса коммутации Trio, каждый из которых способен работать на скорости до 40Гбит/с в режиме полного дуплекса. В шасси МХ240/480 каждый комплекс коммутации соединен с фабрикой коммутации 8 каналами, скорость работы каждого канала примерно 6,25 гбит/с. Итого: пропускная способность шины между картой и фабрикой составляет 50 гбит/с, что позволяет работать в режиме полной загрузки всем 4 портам. В шасси МХ960 каждый комплекс коммутации соединен с фабрикой коммутации только 6 каналами, что позволяет обеспечить работу на максимальной скорости только 3 портам.
Существуют улучшенные фабрики коммутации, которые позволяют работать на вдвое высших скоростях. Это дает возможность резервировать все 4 порта в шасси МХ240/480 на уровне между фабрикой коммутации и линейной картой и резервировать до 2 портов. С улучшенными фабриками коммутации оборудование работает на скорости 160 гбит/с.

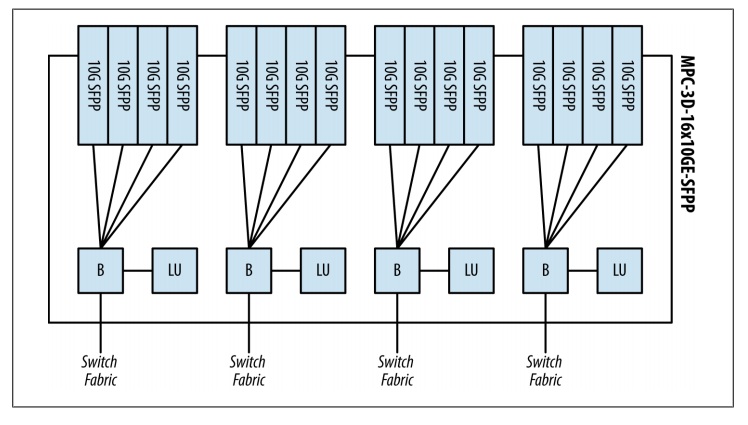

Логическая схема
Блок буферизации (B) является центральным узлом системы, который соединяет все остальные блоки друг с другом. Он отвечает за все процессы передачи данных и поддерживает базовые функции QoS. Представлен MQ чипом
Блок проверки (LU), осуществляет основную обработку заголовков пакетов, приходящих на маршрутизатор. Таких как:
Ключевой особенностью данного блока является поддержка DPI функций, которая позволяет организовать защиту от DDoS атак.
| Общие | |
|---|---|
| Тип устройства | Карты расширения |
| Поддерживаемый тип интерфейсов маршрутизатора | Интерфейсы 1000Base-X SFP |
| Производительность маршрутизатора Gbps | 160 |
