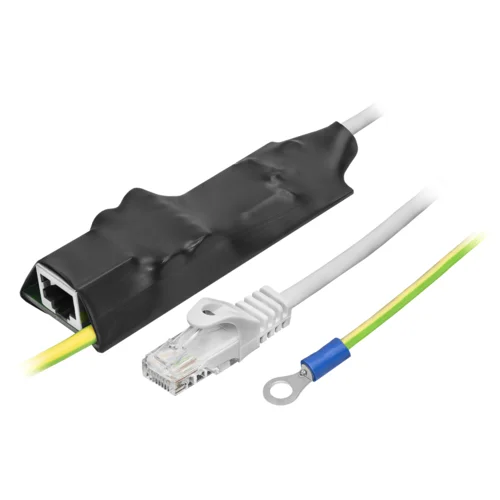

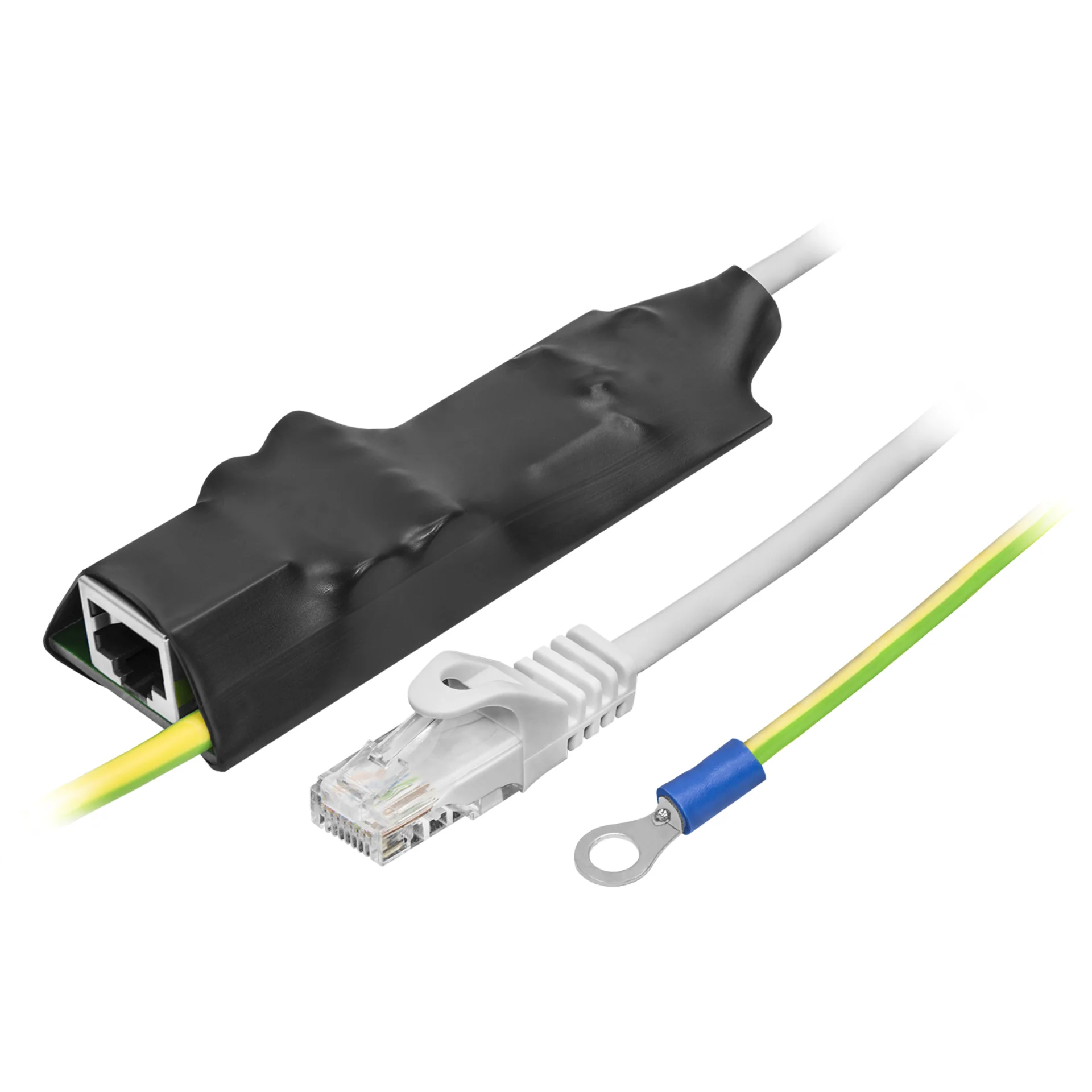

Грозозащита Ethernet SNR-SPD-1.1G, гальваноразвязка, 10/100/1000 Base

Назначение:

Эффективная защита порта Ethernet 10/100/1000 Base-T. С гальванической изоляцией порта от Ethernet линии. Предназначена для защиты оборудования, в частности медных портов коммутаторов, камер, WI-FI маршрутизаторов, от электрических наводок, помех, возникающих на подключенном кабеле UTP в результате воздействия электрических разрядов, молний, и тп.

Область применения:

Грозозащита, молниезащита эффективна при установке на медные порты оборудования при длине кабеля более 10 метров.
Типичная установка:

• на камеру, с отдельным питанием
• на WI-FI точку доступа или маршрутизатор, с отдельным питанием
• на коммутатор доступа
• на абонентском коммутаторе.

Принцип действия и технические характеристики:

Грозозащита имеет модифицированную схему по сравнению с классической APC. Основной особенностью является гальваническая изоляция выполненная на "развязывающем" трансформаторе 1:1.

Паспорт на грозозащиты:

http://data.nag.ru/SNR%20Protector/Passports/

Особенности схемотехники:

Применение некоторой ёмкости включенной между заземлением и экраном кабеля с одной, или с обеих сторон сегмента, явяется оптимальным решением. Резистор включенный последовательно с ёмкостью рассеивает остаточные колебания.
Варистор с разрядником ограничивают разность потенциалов относительно земли, на уровне не более 500-600 вольт, при скорости нарастания импулься 1К Вольт/мкС. Этого достаточно для защиты трансформатора от пробоя.
Установка дифференциальной защиты после трансформатора обусловлена тем, что для защиты на внешней стороне, пришлось бы применять диоды с большим обратным напряжением, а такие диоды имеют очень большую барьерную ёмкость, которая приведёт к ослаблению сигнала. Применение дифф. защиты на защищаемой стороне позволит применить низковольтные диоды, так как фронт импульса будет затянут по времени на индуктивности трансформатора, а супрессор за это время успеет сработать и увеличить ток через вторичную обмотку, что в свою очередь приведёт к насыщению сердечника трансформатора и остановке нарастания импульса. Также в трансформаторе на стороне кабельного сегмента установлен синфазный фильтр.

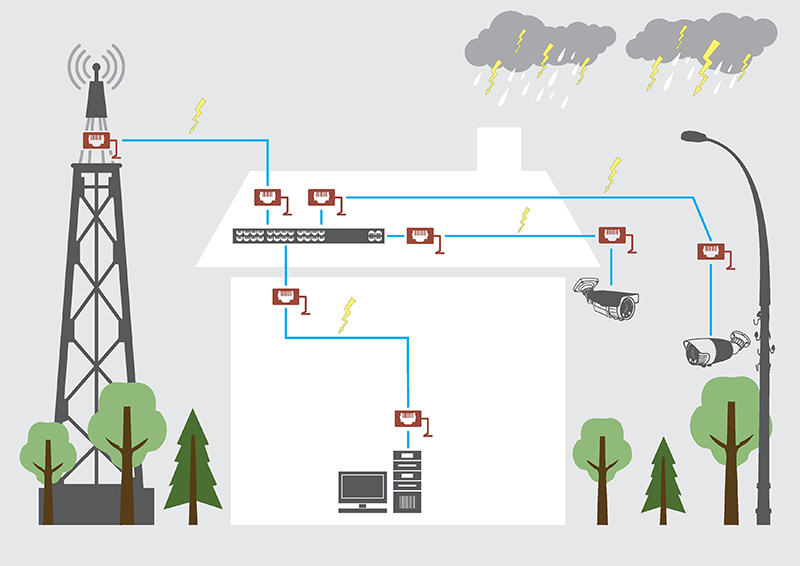

На рисунке показаны типовые места установки устройств грозозащит :

Грозозащита не подлежит обязательной сертификации.

Наиболее распространённые ситуации вызывающие проблемы при эксплуатации грозозащиты:
- использование зануления вместо заземления
- использование двух разных контуров заземления на одной линии
- использование заземления на одном контуре с аппаратурой у которой gnd соединён с земляным контуром.
