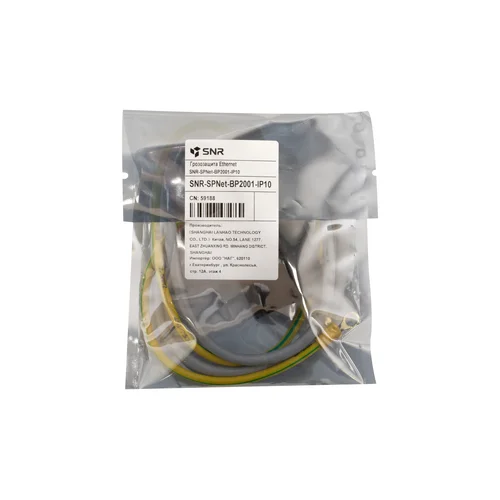

Грозозащита Ethernet SNR-SPNet-BP2001-IP10

Нет отзывов
SNR
Артикул:SNR-SPNet-BP2001-IP10
Код товара: 59188
SNR
Ваша цена (за шт): 193 454 сум
Параметры заказа:

Устройство SNR-SPNet-BР2001-IP10 является аналогом устройства Nag-1.1POE с дополнительной дифференциальной защитой.

Устройство SNR-SPNet-BР2001-IP10 с защитой всех четырех пар UTP–кабеля для 10/100/1000Base Ethernet PoE: af/at/bt, Passive PoE.

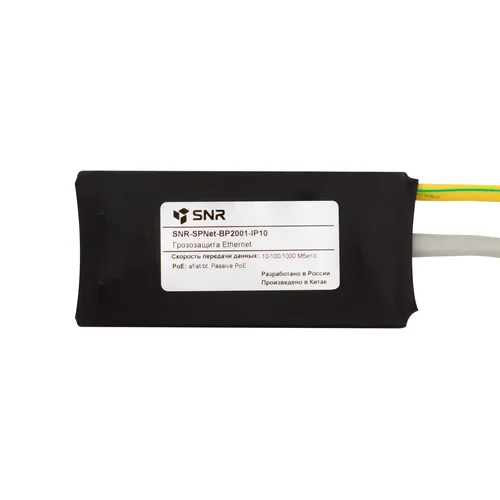

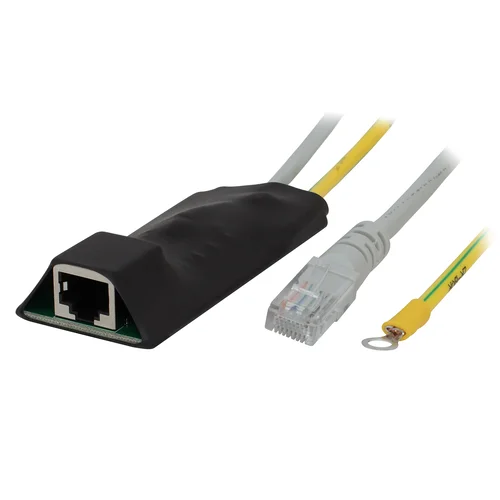

Исполнение устройства печатная плата в термоусадочной трубке, с кабелем заземления. Разъем 8P8C и оконцованный кабель cat.5e 0.5 метра. Реализована двух уровневая защита: «линия - земля», «линия - линия». Gigabit Ethernet обеспечивается на длине кабеля 50м, 10/100Base Ethernet обеспечивается на длине кабеля 100м.

Технические характеристики:

Количество защищаемых портов 1
Максимально длительное рабочее напряжение Uc, VDC (Линия — линия), В 2,8
Уровень напряжения защиты, Up (Линия - PE), В 470
Возврат в исходное состояние после импульса, нс 400
Устойчивость к переменному току, (Линия – PE), А 5
Номинальный разрядный ток (Линия — линия), А 30
Номинальный разрядный ток (Линия — PE), кА 5
Импульсный разрядный ток (Линия — PE), кА 1
Суммарный разрядный  ток, кА 5
Время срабатывания (Линия — линия), нс     <1
Время срабатывания (Линия — PE), нс <600
Режим повреждения Режим 1 (защита от помехи «Линия — PE»)
Режим 2 (защита от помехи «Линия — линия»)
Полоса частот, МГц 125
Емкость, пФ (Линия - Линия) 13
Емкость, пФ (Линия - PE) 4
Потери при вводе, дБ <3
Перекрёстная наводка на передающем конце, дБ <35
Возвратные потери, дБ 5
Вносимые потери, дБ 5
Скорость передачи данных 100 Мбит/с, 10 Мбит/с
Температура эксплуатации, ºС -40...+60
Габаритные размеры устройства, мм 70х30х18
Длина кабеля заземления, м 0,5
Сечение кабеля заземления, мм 2,5
Диаметр наконечника на кабеле заземления, мм 5,2 (болт М5)

Режимы повреждения при перенапряжении:

  • Режим 1: Условие, при котором часть УЗИП, ограничивающая напряжение, отключилась. Функция ограничения напряжения не действует, но линия остаётся работоспособной;
  • Режим 2: Условие, при котором часть УЗИП, ограничивающая напряжение, накоротко замкнута очень малым полным сопротивлением внутри УЗИП. Линия неработоспособна, однако оборудование остаётся защищённым коротким замыканием

Памятка по эксплуатации грозозащит.
