Описание

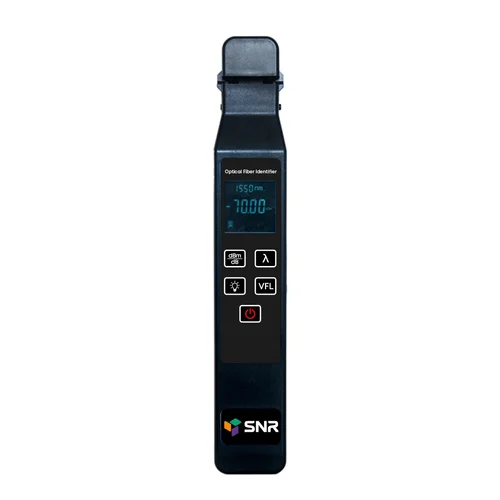

Прибор SNR-FI-01P предназначен для определения сигнала в оптическом волокне и его направления. Для этого используется безопасная технология макроизгиба волокна, при этом отключение приёмо-передающей аппаратуры не требуется.
При тестировании наличия оптического излучения в волокне оповещается звуковым сигналом и световой индикацией, показывающей направление передачи. Дополнительно прибор оснащен визуальным дефектоскопом.
Прибор использует методы неразрущающего контроля для определения наличия сигнала в оптическом волокне.
Основные особенности:
- Расширенный диапазон волн от 800 нм до 1700 нм;
- Детектирование модулированного сигнала;
- Индикация направления передачи сигнала и ориентировочной мощности;
- Встроенный VFL;
- Встроенный OPM;
- Применяется для одномодовых и многомодовых волокон;
- Компактный корпус.
Характеристики
| Технические характеристики | |
|---|---|
| Тип оборудования | Инструменты для диагностики |
| Тип тестируемых кабелей | 0,25мм; 0,9мм; 2.5мм; 3мм |
| Диапазон волн, нм | 800-1700 |
| Определяемый тип сигнала | CW; 270Гц±5%; 1кГц±5%; 2кГц±5% |
| Направление сигнала | Левый и правый светодиод |
| Тип волокна | SM/MM |
| Источник питания | Батарея АА - 2 шт (в комплект поставки не входят) |
| Массогабаритные характеристики | |
| Габаритные размеры,мм | 230x43x36 |
| ВЕС, КГ | 0,2 |
| Источник видимого излучения (VFL) | |
| Длина волны (VFL), нм | 650 |
| Тип разъема (VFL) | 2,5мм универсальный (SC; FC ;ST) |
| Мощность излучения VFL, мВт | 10 |
| Измеритель оптической мощности (PM) | |
| Длина волны (PM), нм | 850, 1300, 1310, 1490, 1550, 1625 |
| Тип разъема (PM) | 2,5мм универсальный (SC; FC ;ST) |
| Диапазон измерений, дБм | -50 .. +25 |
| Условия эксплуатации | |
| Влажность | 0...95% (без конденсата) |
| Температура хранения, °C | от -20 до 70 |
| Температура эксплуатации, °C | от 10 до 50 |
Документация и ПО
Паспорт
