Описание

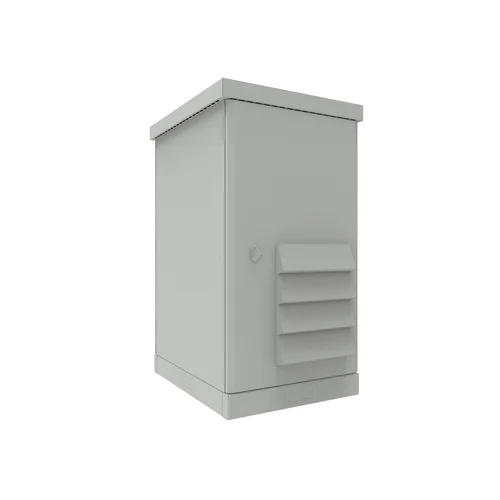

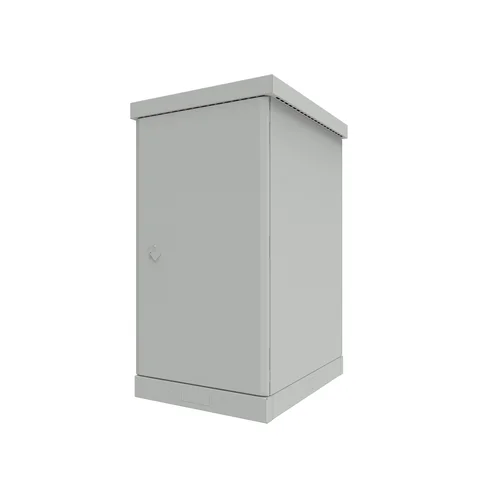

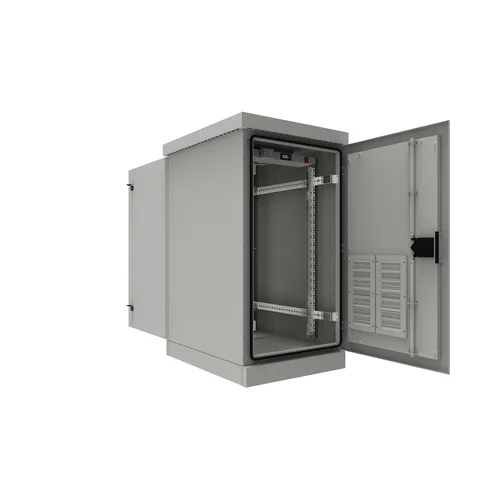

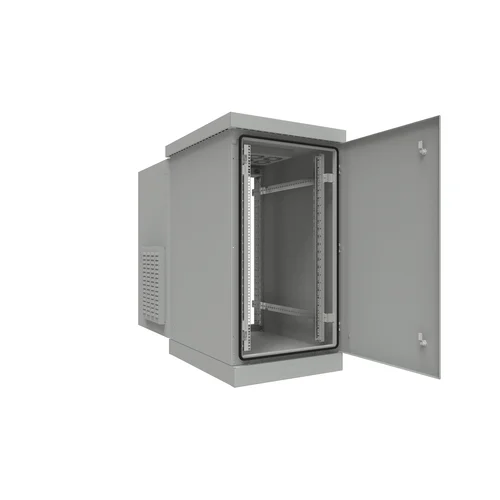

Шкаф климатический серии SNR-OFC-337090-TYPE3.1 с размещенным в нем автономно функционирующим активным и пассивным телекоммуникационным оборудованием, поддерживает заданный температурный режим при эксплуатации. Возможна установка в закрытых помещениях или на открытом воздухе. Корпус шкафа имеет сварную металлическую конструкцию, внутри покрыт термоизоляционным негорючим материалом. В основании шкафа предусмотрена съемная заглушка для ввода кабеля. Регулируемые по глубине 19'' направляющие толщиной 2 мм. Шкаф имеет предустановленный вентиляторный модуль и нагреватель. Вид климатического исполнения У2 ГОСТ 15150 с предельными рабочими температурами воздуха при эксплуатации от -50 С до +45 С и относительной влажности воздуха не более 80% при +20 С. Степень защиты: IP54
Комплектация
| № п/п |
Код |
Наименование | Кол-во в 1 компл. | Ед.изм |
| Шкаф | ||||
| 1 | ТВS.33.0709 | Шкаф металический 2700х750х960 мм | 1 | шт. |
| 2 | T-FAN.2.K | Вентиляторный блок 2 вентилятора (комплект) | 2 | шт. |
| 3 | FFP.43.17 | Фильтр 430х170 | 2 | шт. |
| 4 | FFP-AP092.43.17 | Фильтр автомобильный тип AP092 430х170 | 2 | шт. |
| 5 | BUK.S.1U.001 | Блок управления климатом | 1 | шт. |
| 6 |
| ВРУ 19" с DIN рейкой 3U | 2 | шт. |
| 7 | SNV-635-000 | Тепловентилятор SNV-635-000 | 1 | шт. |
| Электрика | ||||
| 1 | A9S60432 | Выключатель нагрузки iSW 4п 32А | 1 | шт. |
| 2 | A9K24120 | Выключатель автоматический однополюсный 20А С iK60N 6кА | 1 | шт. |
| 3 | 18018DEK | Ограничитель перенапряжения четырехполюсный ОП-101 4п 40кА С 420В | 1 | шт. |
| 4 | A9K24116 | Выключатель автоматический однополюсный 16А С iK60N 6кА | 1 | шт. |
| 5 | A9K24106 | Выключатель автоматический однополюсный 6А С iK60N 6кА | 2 | шт. |
| 6 | A9K24110 | Выключатель автоматический однополюсный 10А С iK60N 6кА | 4 | шт. |
| 7 | A9K24102 | Выключатель автоматический однополюсный 2А С iK60N 6кА | 1 | шт. |
| 8 | KE61.03R | Блок клеммный 3П серый Al 6-50 мм2 Cu 2.5-50 мм2 | 3 | шт. |
| 9 | KE66.2R | Блок клеммный распр. синий 4 подкл. КЕ66.2R (ENSTO) | 1 | шт. |
| 10 |
| Розетка щитовая на дин рейку 2Р+N 16A (АВВ) | 2 | шт. |
| 11 |
| Шина нулевая изолированная KSN-6-6x9-12 | 1 | шт. |
| 12 |
| Медная шина заземления 19" DKS | 1 | шт. |
| 13 |
| Шина гребенчатая однополюс. 12 модулей | 3 | шт. |
| ERD с датчиком температуры и открытием двери | ||||
| 1 | SNR-ERD-4s | Устройство удалённого контроля и управления | 1 | шт. |
| 2 | SNR-DTS-2 | Датчик температуры цифровой | 1 | шт. |
| 3 | ИО-102-16/2 | Датчик открытия двери, герконовый | 2 | шт. |
| 4 | ШВВП 2х0.5 | Провод | 2 | м |
| 5 | DIN-рейка | Дин-рейка перфорированная 35х7,5мм. | 0,2 | м |
|
| Кабельный вводы | |||
| 1 | Сальник привертный У668 | 8 | шт. | |
| 2 | Сальник привертный У667 | 2 | шт. | |
| 3 | Сальник привертный У263 | 2 | шт. | |
| 4 | Сальник привертный У262 | 4 | шт. | |
| Прочее оборудование | ||||
| 1 | SNR-ODF-24R-8SC | Кросс оптический 19" (ШКОС) укомплектованный на 8 SC портов (с розетками) | 1 | шт. |
| 2 | PWS-CC16-250R | PoE коммутатор Web Smart PWS-CC16-250R | 1 | шт. |
| 3 | SNR-FB-ORG-2 | Кабельный органайзер SNR-FB-ORG-2 | 1 | шт. |
| 4 | SNR-UD-1U24-5E-H | Коммутационная панель SNR, 19" 1U, 24 порта, cat.5e | 1 | шт. |
| 5 | SNR-FB-ORG-2 | Кабельный органайзер SNR-FB-ORG-2 | 1 | шт. |
| 6 | CL5708N-ATA-RG | KVM-консоль, 8 портов, PS/2, USB, VGA | 1 | шт. |
| 7 | SNR-S2995G-24FX | Коммутатор, L3, 16 портов 100/1000BaseX SFP, 8 Combo портов GE, 4 порта 1/10G SFP+, RPS DC 12V | 1 | шт. |
| 8 | SNR-SFP-LX-20 | Модуль SFP, 1000Base-LX, дуплексный LC | 7 | шт. |
| 9 | SNR-UPS-ONRT-3000-INT | ИБП серии Intelligent, 3000 Ва / 2700 Вт, со встроенными АКБ 12В(DC)/9Ач х 8, ток заряда 1A | 1 | шт. |
| 10 | Nag-APC-POE | Грозозащита Ethernet Nag-APC-POE 1-порт, 10/100/1000Base Ethernet POE | 10 | шт. |
| 11 | CCR1009-7G-1C-1S | Маршрутизатор MikroTik Cloud Core Router | 1 | шт. |
| 12 | APC_PRM24 | Шасси грозозащиты | 1 | шт. |
Характеристики
| Общие | |
|---|---|
| Тип шкафа | Климатический шкаф |
| Тип установки | Напольная |
| Класс защиты IP | IP54 |
| Цвет | Серый |
| Распределенная нагрузка, кг | 500 |
| Размеры | |
| Высота, U | 33 |
| Ширина, мм | 750 |
| Высота, мм | 2700 |
| Глубина, мм | 960 |
| Полезная глубина, мм | 780 |
| Конструкция и материалы | |
| Тип двери спереди | Цельнометаллическая |
| Тип двери сзади | Без двери |
