Что такое MPLS - как работает и зачем нужен?

Автор: Владимир Ефимцев

Содержание

1. Введение
2. Что такое MPLS, и зачем он нужен
3. Базовый MPLS
4. • Общие положения
   • Распространение меток
   • LDP
   • TTL в MPLS
5. MPLS L3VPN
6. • VPN
   • VRF-lite
   • MPLS L3VPN в плоскости Data plane
   • MPLS L3VPN в плоскости Control plane
7. MPLS L2VPN
8. • VPWS
   • VPLS
   • Транспортировка Ethernet кадров в MPLS L2VPN
9. Реализация MPLS на коммутаторах SNR
10. • Обзор модельного ряда
    • Настройка и диагностика
11. Заключенние

Введение

MPLS. Эту аббревиатуру слышал, наверное, каждый сетевой инженер. Кто-то побаивается этой темы, кто-то уже на “ты”, например, с такими понятиями как L3VPN, VPLS, xconnect и т.д. Каким бы сложным или пугающим не был MPLS, но на сегодняшний день эта технология является очень распространенной и востребованной, особенно у операторов связи, пусть и не в чистом ее проявлении. И в данной статье мы постараемся подробно разобраться в том, зачем же вообще нужен MPLS сегодня, как он работает и т.д.

Да, на тему MPLS в интернете есть статьи или вебинары (например, “Сети для самых маленьких”, или даже у нас уже был вебинар по данной теме), но время идет, что-то появляется новое, что-то старое забывается, к тому же в данной статье мы рассмотрим все очень подробно, и все это будет в рамках одной этой статьи для удобства (как мы делали это, к примеру, в статье по spanning-tree), ну и, конечно же, рассмотрим модельный ряд и реализацию функционала MPLS на коммутаторах SNR, ведь без теории не бывает и практики. Но если кто-то прекрасно представляет и понимает, что такое MPLS, и как он работает, то может переходить сразу же к последней главе о коммутаторах SNR.

Тема очень объемная и непростая, поэтому без лишних прелюдий предлагаю начать.

Что такое MPLS, и зачем он нужен

Наверняка, многие прекрасно знают, что базовый MPLS на сегодняшний день практически нигде не используется, а используются так называемые MPLS технологии или приложения. Однако без понимания базовых принципов работы MPLS будет невозможно разобрать интересующие нас MPLS приложения и работу MPLS на коммутаторах SNR, поэтому принципы работы базового MPLS необходимо освежить, ну или объяснить, если кто-то впервые с этим сталкивается.

Итак, (от англ. “ MultiProtocol Label Switching” - многопротокольная коммутация по меткам) - это технология, использующая при передаче данных от одного узла к другому метки вместо адресов сетевого уровня. Основная идея MPLS - коммутировать пакеты, не заглядывая в заголовок протокола L3 уровня.

Это возможно благодаря метке, присваиваемой пакету. Метки распространяются от маршрутизатора к маршрутизатору: перед передачей данных в MPLS-сети маршрутизаторы предварительно обмениваются метками, сообщая друг другу, как добраться до той или иной сети и какую метку использовать для этого. Так формируется путь для передачи трафика.

По мере продвижения пакета на нем только меняются метки, поэтому в определении как раз ключевое слово “switching” (коммутация), а не “routing” (маршрутизация). Метка помещается между L2 и L3 заголовками, именно поэтому и не приходится анализировать заголовок L3.

Возникает логичный вопрос, а что такого в том, чтобы осуществлять стандартный лукап: посмотреть dst.ip в заголовке пакета и найти соответствующую запись в таблице маршрутизации, зачем было изобретать какие-то метки?

Чтобы ответить на этот вопрос, вернемся немного назад в прошлое, а также рассмотрим основные принципы L2 и L3 форвардинга.

Layer 2 Forwarding подразумевает поиск точного совпадения в таблице MAC-адресов.

Кадры отправляются как есть: не нужно менять MAC отправителя/получателя, обновлять TTL, пересчитывать FCS (контрольную сумму) и т.д.

Из-за своей относительной простоты Layer 2 Forwarding может быть легче имплементирован в аппаратном использовании: ASICs (Application-Specific Integrated Circuit) и CAM память (Content-Addressable Memory).

Не нужно отправлять пакет в CPU для принятия решений о форвардинге (кроме редких случаев, когда служебный broadcast/multicast/unicast трафик имеет dst.mac самого коммутатора, тогда да, трафик будет направлен в CPU для обработки, но по сравнению с обычным пользовательским трафиком происходит это не так часто).

Layer 3 Forwarding включает в себя поиск более специфичного совпадения в таблице маршрутизации.

Частичное совпадение - это нормально. Все дело в маске подсети. Пакет с определенным dst.ip может попадать под несколько правил в таблице маршрутизации, но выбран будет именно наиболее специфичный маршрут - с самой длинной маской.

Например, приходит пакет с определенным dst.ip, маршрутизатор (или L3-коммутатор) смотрит таблицу маршрутизации на поиск более специфичного маршрута. Когда находит - отправляет пакет в соответствующий интерфейс.

Также маршрутизатору необходимо уменьшить IP TTL, пересчитать IP Header Checksum, изменить src/dst MAC-адреса и пересчитать Ethernet FCS, прежде чем отправлять пакет.

То есть, L3 Forwarding гораздо сложнее, чем L2. Поэтому ранее Layer 3 Forwarding, как правило, выполнялся с помощью средств CPU (софтово).

И это делало маршрутизаторы гораздо медленнее, чем коммутаторы (каждое сообщение занимало больше времени на обработку, поскольку CPU гораздо медленнее, чем те же ASICs).

Однако ASICs и TCAM (Ternary Content-Addressable Memory) память позволяют некоторому Layer 3 Forwarding быть выполненным аппаратно (хардварно).

CAM память - бинарная (т.е. использует только 0 и 1), соответственно может искать только полностью совпадающее значение.

TCAM - вид памяти (аппаратной, как и CAM), который не требует точного совпадения, при возвращении результата.

В отличии от CAM используется три значения, а не два (из названия: “ternary” - тройной): 0,1 и X (под “X” имеется в виду - что угодно). Такая память как раз подходит для IP-маршрутизации, ведь при L3 форвардинге ищется не точный маршрут, а наиболее специфичный.

Но ранее, TCAM и ASICs не существовало, да и аппаратная IP-маршрутизация в принципе была очень дорогим удовольствием. Поэтому изначально MPLS и был придуман для этой цели, чтобы обеспечить высокопроизводительную коммутацию IP-пакетов.

Но спустя время все же появилась и TCAM память, и чипы ASICs.

И если ранее существовали только Software-Based маршрутизаторы (которые принимали решения о форвардинге только программно, используя CPU), то позднее появились и Hardware-Based маршрутизаторы (CPU управляет control plane, а ASICs используются для передачи пакетов для управления data plane), и Hybrid маршрутизаторы (CPU также обрабатывает control plane, но data plane управляется другим компонентом - NP (Network Processor)).

Помимо всего прочего появилась новая технология (на ходовом на тот момент вендоре) - Cisco Express Forwarding (CEF).

CEF полагается на два готовых кеша в data plane для ускорения обработки пакета:

1) FIB (Forwarding Information Base) (строится на основе таблицы маршрутизации - RIB. RIB - конструкция control plane, FIB - конструкция data plane);

2) Adjacency Table (строится на основе информации из ARP-таблицы. ARP таблица - control plane. Adjacency table - data plane).

Грубо говоря, FIB предоставляет L3 информацию о next-hop, а Adjacency table предоставляет L2 информацию (о next-hop и directly connected устройствах).

CEF выполняется как на software-based маршрутизаторах (Software CEF), так и на Hardware-Based маршрутизаторах (Hardware CEF).

В Software CEF FIB и Adjacency table хранятся в оперативной памяти (RAM) и обрабатываются CPU.

В Hardware CEF FIB хранится в TCAM, а у Adjacency table своя отдельная память. Обрабатываются ASIC или NP (Network Processor).

И хотя Software CEF не достигает по скорости hardware-forwarding передачи, она все равно достигает гораздо большей скорости чем Process switching (технология передачи, которая использовалась до создания CEF).

Но, разумеется, Hardware CEF предоставляет наибольшую производительность.

И зачем же тогда после этого остался нужен MPLS? Почему он используется до сих пор, несмотря на то, что CEF используется на всех современных Cisco-устройствах по умолчанию, или что сейчас практически на любом вендоре, все коммутаторы построены на ASICs?

Дело в том, что философия MPLS - не заглядывать внутрь IP-пакета, и это дает определенные преимущества:

• Унифицированная инфраструктура. Хотя самой популярной на сегодняшний день реализацией сети бесппорно является Ethernet/IP, есть вероятность еще встретить сети на основе старых технологий, таких как Frame-relay, ATM, PPP и т.д. К примеру, чтобы соединить два сегмента ATM нужно либо строить отдельную транспортную сеть на базе ATM или запускать ATM over IP. Естественно, второй вариант дешевле в реализации. Так и появилось множество стандартов: ATMoIP, TDMoIP, PPPoE, GRE. Поддерживать все эти стандарты в сети нелегко как с технической, так и с административной точки зрения. Но тут как раз MPLS с его философией: не заглядывать внутрь пакета, дает нам неоспоримое преимущество. Неважно данные какого протокола передаются через транспортную сеть. Оборудование на сети передачи данных может даже не поддерживать передаваемый протокол, и для каждого такого протокола не нужно внедрять отдельную технологию, а в качестве транспорта всегда используется MPLS;
• На сетях интернет-провайдеров, как правило, практически всегда используется BGP. При помощи MPLS мы можем разгрузить ядро от BGP. Данная реализация называется “BGP free core”;
• При помощи MPLS легко создавать наложенные сети. Например, поверх единого транспорта предоставлять услуги ШПД, IP-телефонии, IPTV. При этом адресация сетевого уровня у этих наложенных сетей может пересекаться.

Итак, на сегодняшний день MPLS в чистом виде мало кому интересен. Но приложения, которые строятся поверх MPLS используются повсеместно.

Основные приложения MPLS на сегодняшний день: L3VPN, L2VPN, MPLS TE.

Базовый MPLS

Общие положения

Вернемся к рассмотрению базового MPLS и начнем, разумеется, с терминологии.

- какое-то число от 0 до 220–1. На основе метки MPLS-маршрутизатор принимает решение, что делать с пакетом (изменить, удалить или добавить метку) и куда его передать.

- каждый пакет в MPLS сети может нести от одной до бесконечного числа меток (до исчерпания лимитов MTU, конечно, если запрещена фрагментация пакетов. Но все же обычно, это всего 2-3 метки). Все метки объединяются в стек. Первая в стеке метка называется верхней (ближе к Ethernet-заголовку), последняя - нижней (ближе к данным). Решение о том, как коммутировать MPLS-пакет, принимается на основе верхней метки.

Заголовок MPLS имеет длину 32 бита:

Рис. 1. Формат заголовка MPLS

- (20 бит) - значение метки. Данное значение может быть от 0 до 1 048 575 (220-1), однако первые 16 значений (от 0 до 15) зарезервированы и используются специальным образом, об этом позже;

- (3 бита) - в настоящее время используется исключительно для реализации MPLS QoS, и несет в себе приоритет пакета (по аналогии с полем DSCP в IP-пакете). Первоначально поле носило название EXP (экспериментальное), а его содержимое не было регламентировано. Предполагалось, что оно может быть использовано для исследований, внедрения нового функционала, но это в прошлом.

- или просто S (1 бит) - стек меток может содержать бесконечное число меток, но не содержит информации о его длине. S бит установлен у нижней в стеке метки, это сигнализирует о том, что за данной меткой больше нет других меток: в бит S записывается «1», если это последняя метка (достигнуто дно стека) и «0», если стек содержит больше одной метки (еще не дно);

- (8 бит) - данное поле имеет ту же функцию, что и поле TTL в IP заголовке, даже обладает той же самой длиной. Единственная задача - не допустить бесконечного блуждания пакета по сети в случае петли. При передаче IP-пакета через сеть MPLS значение IP TTL может быть скопировано в MPLS TTL, а потом обратно. Либо отсчет начнется опять с 255, а при выходе в чистую сеть IP значение IP TTL будет таким же, как до входа.

Рис. 2. Пример заголовка MPLS

- маршрутизатор, поддерживающий MPLS. Он способен распознавать метки и принимать и отправлять пакеты с метками. В MPLS сети может быть три вида LSR:

• Ingress LSR (входной) - первый маршрутизатор в домене MPLS. Такой маршрутизатор принимает IP пакет, прикрепляет к нему метку и передает дальше MPLS пакет;
• Egress LSR (выходной) - последний маршрутизатор в домене MPLS. Такой маршрутизатор принимает MPLS пакет, удаляет из него метку и передает дальше IP пакет;
• Intermediate LSR (промежуточный). Такой маршрутизатор принимает MPLS пакет, анализирует метку, проводит с ней определенные манипуляции и передает дальше MPLS пакет.

- это маршрутизатор на границе сети MPLS. Ingress LSR и Egress LSR являются граничными, а значит они по совместительству являются и LER.

LSR может выполнять три операции над метками:

• Pop (от англ. хлопнуть, выдернуть) - удалить одну (верхнюю) или больше меток из стека, перед тем как скоммутировать пакет (как правило, метка убирается на Egress LSR, либо на Penultimate LSR (предпоследнем LSR), об этом мы поговорим позже);
• Push (от англ. впихнуть, затолкать, втолкнуть) - навесить одну или больше меток на пакет и коммутировать его (происходит на Ingress LSR);
• Swap (от англ. менять, поменять) - заменить верхнюю метку на новую. Когда LSR принимает пакет с меткой, верхняя метка в стеке заменяется новой и пакет коммутируется в нужный интерфейс (происходит на Intermediate LSR).

Нужно понимать, что роли маршрутизаторов в MPLS (Ingress LSR, Intermediate LSR, Egress LSR) - это все условные роли, которые не привязываются к какому-то конкретному устройству, потому что пакеты в MPLS-облаке для разных сетей назначения могут проходить по разным путям. Такой путь в MPLS называется LSP.

( - путь переключения меток) - это однонаправленный канал от Ingress LSR до Egress LSR, то есть путь, по которому фактически пройдет пакет через MPLS-сеть. Иными словами, LSP - это последовательность LSR, через которую проходит MPLS пакет, принадлежащий определенному классу или FEC.

Все пакеты, попадающие в MPLS-облако, группируются особым образом.

- группа пакетов, которая пересылается по одному пути и одинаково обрабатывается. Все пакеты, принадлежащие к одному FEC, имеют одинаковую метку (при передаче между определенными узлами). Маршрутизатор, который принимает решение о том, какой пакет принадлежит к определенному FEC - Ingress LSR.

Некоторые примеры FEC:

• Пакеты с IP-адресом назначения, принадлежащим к определенному префиксу;
• Мультикаст пакеты, принадлежащие к определенной группе;
• Пакеты, одинаково обрабатываемые на основании DSCP или IP precedence;
• Кадры протокола канального уровня, передаваемые через MPLS-облако, принадлежащие одному каналу или широковещательному домену;
• Пакет с IP адресом назначения, который рекурсивно ссылается на один и тот же BGP next-hop.

Грубо говоря, FEC - это классы трафика (даже если брать из названия "equivalence class", т.е. эквивалентный маршрут для определенных (тоже эквивалентных) классов трафика/префикса/сети назначения). Важно понимать, что пакеты одного FEC не обязаны следовать на один и тот же адрес назначения. И в то же время, если даже два пакета следуют в одно место, то они необязательно будут принадлежать одному FEC. Сейчас в качестве FEC может выступать только IP-префикс. Такие вещи как маркировка QoS не рассматриваются.

Для каждого FEC выстраивается свой путь через MPLS-облако. Ingress LSR и FEC определяют LSP, задавая точку входа и выхода соответственно (поэтому даже если пакеты предназначаются одному FEC, LSP у них могут быть разные, так как могут быть разные точки входа, если пакеты отправляются с разных Ingress LSR).

Если рассматривать последовательность LSR (LSP) для определенного FEC, то LSR можно разделить на следующие типы:

• Downstream LSR - это next-hop LSR, следующий на пути к нашему FEC (Downstream - это next-hop маршрутизатор, получаемый из таблицы маршрутизации), т.е. это от Ingress LSR к Egress LSR;
• Upstream LSR - это от Egress LSR к Ingress LSR (т.е. вышестоящий маршрутизатор - тот, который ближе к началу LSP). Мы привыкли, что обычно Upstream - это тот, через кого лежит путь до сети назначения, но не в случае с LSP и MPLS. Как мы уже сказали, путь до сети назначения лежит через Downstream LSR. А MPLS, как помним, строится навстречу трафику, т.е. в контексте MPLS, downstream - next-hop для трафика (куда пересылать пакет), а upstream - pre-hop для трафика (т.е. откуда приходит трафик) и куда пересылать метку, чтобы все узнали, как добраться до этого FEC.

Отсюда вытекают важные нюансы:

• LSP строится навстречу трафику;
• LSP всегда однонаправленный (трафик по нему всегда передается только в одном направлении);
• Если существует LSP для какого-либо трафика, не значит, что существует LSP для обратного трафика (если существует «туда», не обязательно существует «обратно»). Обратный трафик вообще может пойти не через MPLS.

Всю работу по распознаванию FEC и определению по какому LSP пойдет трафик берёт на себя Ingress LSR: получив чистый пакет, он его анализирует, проверяет, какому классу тот принадлежит, и навешивает соответствующую метку. Пакеты разных FEC получат разные метки и будут отправлены в соответствующие интерфейсы. Пакеты одного FEC получают одинаковые метки.

Для того, чтобы построить LSP, все LSR должны соблюсти следующие условия:

• Иметь маршруты в своей таблице маршрутизации обо всех FEC, для которых строится LSP. Это достигается за счет протокола маршрутизации IGP (OSPF, EIGRP, static routes и т.д.);
• Иметь информацию о метках для FEC, присвоенных своими непосредственными соседям (о том, как распространяются метки, мы поговорим немного позднее).

- таблица меток (аналог таблицы маршрутизации (RIB) в IP), в ней указано для каждой входной метки, что делать с пакетом — поменять метку или снять ее и в какой интерфейс отправить.

Для каждого FEC LSR присваивает локальную метку. Локальную метку LSR распространяет всем своим соседям. Также LSR получает метки, распространяемые его соседями. Метки, полученные от всех соседей, и локальную метку LSR сохраняет в таблицу LIB.

LSR выбирает из всего множества полученных от соседей меток одну.

- это таблица коммутации MPLS-пакетов, к которой обращается сетевой процессор (аналог FIB таблицы). При получении нового пакета нет нужды обращаться к CPU и делать лукап в таблицу меток - всё уже под рукой.

Для каждого FEC LFIB содержит:

- Входящую метку (Input Label) - это локальная метка для FEC на определенном LSR;

- Исходящую метку (Output Label). Выбирается LSR из всех полученных от соседей для определенного FEC на основе лучшего пути в таблице маршрутизации.

Как мы уже говорили, первоначальная идея MPLS заключалась в быстрой коммутации пакетов (то есть, максимально разнести control plane и data plane).

Но с появлением дешевых чипов (ASICs) и FIB таблиц, IP-передача в сетях стала простой и быстрой, и маршрутизатору (L3-коммутатору) без разницы куда смотреть - в FIB или LFIB, а вот то, что действительно важно, так это то, что MPLS все равно, данные каких протоколов передаются под ним.

Тем не менее, разработчики разнесли отдельно control plane и data plane в MPLS. Задача control plane на LSR - наполнить таблицы LIB и LFIB метками для каждого FEC. Задача data plane - коммутировать MPLS пакеты на основе LFIB.

Для начала рассмотрим более подробно процесс распространения информации о метках.

Распространение меток

Метки можно распространять как статически (назначить вручную), так и динамически, с помощью специальных протоколов.

Вручную это делать не очень неудобно, поэтому в современном мире, как правило, используются специальные протоколы распространения меток.

Существует три базовых протокола для распространения меток: LDP, RSVP-TE и MP-BGP.

Если коротко, то LDP - самый простой и самый распространенный способ, который опирается на маршрутную информацию узлов.

RSVP-TE - это развитие некогда разработанного, но непопулярного протокола RSVP (Resource Reservation Protocol). Используется в MPLS-TE (Traffic Engineering) для построения LSP, c возможностью резервирования сетевых ресурсов, например, пропускной способности канала. Для его работы требуются протоколы динамической маршрутизации, поддерживающие Traffic Engineering (OSPF, IS-IS).

MP-BGP (или MBGP, или Multiprotocol-Border Gateway Protocol) - это расширение BGP, которое поддерживает различные типы адресов/протоколов (address families). Однако MP-BGP передает метки немного для других целей, поэтому он стоит немного в стороне от LDP и RSVP-TE.

Мы рассмотрим подробно только LDP (и его подвид - tLDP), также рассмотрим MP-BGP (когда будем изучать L3VPN). А вот RSVP-TE в данной статье мы рассматривать не будем (поскольку на данный момент он не поддерживается на коммутаторах SNR), как и сам Traffic Engineering, при желании можно изучить это самостоятельно в сети Интернет.

Но перед этим несколько слов о том, как LSR работают с метками.

Как уже говорили, метки распространяются в направлении от получателя трафика к отправителю, а точнее от Egress LSR к Ingress LSR (поэтому MPLS и строится навстречу трафику).

Сам же механизм распространения меток зависит от конкретного протокола, настроек и реализации на оборудовании.

Пространство меток и режимы работы с ними

1. Существует два варианта организации пространства меток:

• • : для каждого интерфейса организуется свое пространство меток. LSR1 может объявить одну метку X для одного FEC и анонсировать её LSR2, и эту же самую метку X объявить для другого FEC и анонсировать её LSR3. Получив пакет с меткой X, наш LSR1 сможет отличить к какому LSP принадлежит пакет на основании входящего интерфейса. Пакет будет коммутироваться по двум составляющим: метке и входящему интерфейсу.
  • : метка уникальна для каждого FEC в пределах одного LSR. LSR анонсирует через все LDP-интерфейсы одинаковые метки для одного FEC.

2. Существует два режима распространения меток:

• • (от англ. “On Demand” - по запросу): в данном режиме каждый LSR запрашивает своего downstream о метке для определенного FEC. Каждый LSR получает ровно одну метку для FEC. Downstream - это next-hop маршрутизатор, получаемый из таблицы маршрутизации. Этот способ удобен, когда к LSP предъявляются какие-то требования, например, по ширине полосы;
  • (от англ. “Unsolicited” - безусловно, непрошенный): в этом режиме каждый, как только узнаёт про FEC, распространяет метки для всех своих FEC всем непосредственно подключенным соседям, без какого-либо запроса. Все LSR узнают обо всех FEC по всем возможным путям. Сначала соответствие FEC-метка расходится по всей сети от соседа к соседу, а потом каждый LSR выбирает только тот, который пришел по лучшему пути, и его использует для LSP.

3. LSR может наполнять LIB двумя способами:

• • (от англ. “Independent” - независимый) - в этом режиме LSR создает локальные метки для FEC, как только префикс появляется в таблице маршрутизации. У этого метода есть недостаток - какой-либо LSR может начать передавать MPLS-пакет, когда еще нет полного LSP, такой пакет может не дойти до получателя или пройти по неправильному пути;
  • (от англ. “Ordered” - упорядоченный) - в этом режиме LSR дожидается, когда со стороны Egress LER (от downstream LSR) придет метка данного FEC, и только тогда создает локальные метки для FEC и отправляет их своим соседям, либо если он является Egress LSR для FEC (например, directly connected префикс в таблице маршрутизации).

4.  Существует два режима хранения меток:

• • - в этом режиме LSR хранит в LIB все полученные метки о каком-либо FEC, при этом использоваться будет только одна метка - от downstream LSR. Зачем хранить все метки, при том, что на это тратится память маршрутизатора? Ответ: для ускорения сходимости LSP. Маршрутизация - это динамический процесс, в любой момент времени топология может измениться, например, из-за падения линка или отказа маршрутизатора. Значит и next-hop для определенного FEC может измениться. А в LIB уже есть метка для FEC с новым next-hop, не нужно запрашивать метку, или ждать пока новый downstream ее объявит;
  • - в этом режиме LSR хранит только одну метку для FEC, полученную от downstream LSR. Лишняя метка отбрасывается сразу, как она получена. Данный режим позволяет экономить память маршрутизатора.

Итого: обычно организовывается какое-то пространство меток (либо по-интерфейсное, где за каждым интерфейсом может существовать одна и та же метка, но для разных FEC, либо по-платформенное, где метка актуальна в пределах LSR), затем эти метки распространяются соседям. Метки всегда распространяются навстречу трафику (от получателя к отправителю). Они могут распространяться как по запросу (Downstream on Demand), так и самостоятельно без запроса (Unsolicited Downstream). При этом таблица локальных меток LIB начинает заполняться сразу же, как только появился FEC (Independent LSP Control), либо только когда пришла метка с данным FEC от downstream LSR (Ordered LSP Control). Хранится может либо только одна метка для экономии пространства меток (Conservative Label Retention), либо сразу несколько меток, если есть несколько путей, что улучшит время сходимости (Liberal Label Retention). Все это зависит от реализации на конкретном оборудовании и от конфигурации.

Прежде чем переходить к протоколам распространения меток, рассмотрим зарезервированные метки. Как мы уже говорили выше, первые 16 значений метки (от 0 до 15) зарезервированы и не могут использоваться для назначения FEC. LSR назначает специальную функцию каждой из них.

Метка 0 - Explicit NULL, метка 1 - Router alert, метка 2 - IPv6 Explicit NULL, метка 3 - Implicit NULL, метка 14 - OAM alert. Остальные зарезервированные метки в данный момент не используются.

(от англ. “явный”). Эта метка используется перед Egress LSR для того, чтобы уведомить его, что данную метку 0 можно снять, не просматривая LFIB-таблицу, а под данной меткой уже будет расположен IPv4-заголовок.

Для тех FEC, что зарождаются локально (для directly connected сетей) Egress LSR выделяет метку 0 и передает своим соседям - предпоследним LSR в LSP (Penultimate LSR). То есть Egress LSR говорит о том, что для того, чтобы добраться до его directly connected сетей, нужно использовать метку 0. Соответственно при передаче пакета предпоследний LSR меняет текущую метку на 0, и когда Egress LSR получает пакет с меткой 0, он знает, что данную метку нужно просто удалить и приступить к обработке IP-пакета.

(предупреждение маршрутизатора). Эта метка может присутствовать в любом месте стека, кроме нижней метки. Когда метка 1 верхняя в стеке, это означает, что пакет требует дополнительной обработки. Следовательно, пакет не обрабатывается аппаратно (с помощью ASIC), а обрабатывается программно (с помощью CPU). Коммутация пакета осуществляется на основании следующей за router alert метки в стеке. Однако после того как LSR определил исходящую метку и провел требуемую с ней операцию, router alert метка навешивается на верх стека и пакет коммутируется далее. Router alert метка используется по аналогии с одноименной опцией в заголовке IP-пакета.

NULL Label. Тот же самый Explicit NULL (метка 0), только для IPv6-префиксов.

(от англ. “неявный”). Если Egress LSR требуется, чтобы пакет от upstream LSR для какого-либо FEC поступал уже без метки, он анонсирует этот FEC с меткой 3. Получение от downstream LSR метки Implicit NULL заставляет LSR при коммутации MPLS-пакета удалить верхнюю метку в стеке (то есть, если меток несколько, то будет удалена только верхняя в стеке), и отправить далее IP-пакет.

Обычно Egress LSR анонсирует свои непосредственно подключенные и суммированные префиксы с меткой Implicit Null.

Хотя метка 3 сигнализирует об использовании механизма Implicit NULL, она никогда не появится в стеке меток MPLS, поэтому она и называется Implicit (неявный).

Если промежуточный (предпоследний) LSR отправит пакет до нашего FEC без метки, то на Egress LSR не будет выполняться поиск в LFIB, чтобы удалить верхнюю метку в стеке, и не будет передаваться пакет процессу IP-маршрутизации, потому что это будет уже IP-пакет, что экономит ресурсы маршрутизатора. Egress LSR может "попросить" своего upstream об этом с помощью метки Implicit NULL. Такой прием называется PHP (Penultimate Hop Popping) (Penultimate LSR - предпоследний LSR), и данный прием работает только в IP-сетях.

Возникает закономерный вопрос: зачем тогда нам нужна метка 0 (IPv4 Explicit NULL), если мы можем снимать метку еще раньше, используя Implicit NULL. Ответ заключается в QoS. Насколько мы помним, в заголовке MPLS может использоваться поле “TC” (Traffic Class) для обеспечения качества обслуживания, и оно может нести какую-то информацию о приоритете. И если мы снимем метку раньше времени, то информация о приоритете пропадет. Поэтому, если нам важно, чтобы MPLS пакет сохранил свой приоритет для дальнейшей обработки, то нам нужно использовать Explicit NULL (0). Если QoS по каким-то причинам не используется, или мы указали приоритет пакета в поле DSCP, то можно снять метку раньше, тем самым сэкономим ресурсы маршрутизатора, с помощью Implicit NULL (3).

(предупреждение функций эксплуатации и управления) - MPLS OAM (Operation and Maintenance) описан в RFC 4377.

LDP

При распространении меток существует две глобальные цели:распространение транспортных меток и распространение сервисных меток.

Забегая вперед, транспортные метки используются для передачи трафика по сети MPLS. Для них используются LDP и RSVP-TE.

Сервисные метки служат для разделения различных сервисов. Тут используется либо MBGP, либо подвид LDP - tLDP (targeted LDP).

Роли меток мы рассмотрим позднее.

- протокол распространения меток. Протокол LDP в базовом MPLS служит для распространения информации о метках в MPLS сети. LDP описан в RFC 5036.
В LDP существует четыре базовых механизма:

1. (обнаружение соседей);
2. (установка и поддержка сессий);
3. (уведомление пиров);
4. (распространение информации о метках).

Вся информация в LDP передается в виде сообщений. Существует четыре категории LDP сообщений:

• Discovery messages (сообщения обнаружения) - предоставляют механизм объявления LSR на сети. Это делается посредством обмена hello сообщениями.
• Session messages (сессионные сообщения) - используются для установки, поддержки и завершения сессии между LSR. Когда LSR устанавливает сессию с другим LSR, обнаруженным посредством hello сообщений, он использует специальную процедуру инициализации сессии. По завершении инициализации два LSR считаются пирами и могут обмениваться информацией о метках;
• Advertisement messages (сообщения объявления) - используются для создания, изменения и удаления информации о соответствии меток и FEC. Используется unicast адрес LSR, порт 646, транспортный протокол TCP;
• Notification messages (сообщения уведомления) - используются для информирования о каких-либо значимых событиях или сигнализации об ошибках. При получении сообщения об ошибках от пира, сессия с данным пиром немедленно разрывается, и удаляются все метки, полученные от данного пира.

В стандарте LDP определены следующие сообщения:

Таблица 1

Типы сообщений в LDP

Наименование сообщения	Тип
Notification	0x0001
Hello	0x0100
Initialization	0x0200
KeepAlive	0x0201
Address	0x0300
Address Withdraw	0x0301
Label Mapping	0x0400
Label Request	0x0401
Label Withdraw	0x0402
Label Release	0x0403
Label Abort Request	0x0404
Vendor-Private	0x3E00-0x3EFF
Experimental	0x3F00-0x3FFF

Все сообщения из каждой категории мы рассматривать не будем, удостоим подробного внимания лишь некоторые - самые важные, когда будем рассматривать механизм работы LDP.

Обмен LDP сообщениями происходит посредством посылки LDP PDU (Protocol Data Unit). LDP PDU состоит из заголовка (PDU Header) и одного или нескольких сообщений (Message), которые мы рассмотрели выше. В свою очередь заголовок содержит следующие поля:

• Version (16 бит) - версия спецификации LDP, значение в данный момент всегда 1;
• PDU Length (16 бит) - общая длина PDU в байтах. При этом Version и PDU Length не учитываются. О максимальном размере PDU LSR договариваются во время инициализации сессии. По умолчанию равно 4096 байт;
• LDP Identifier (LSR ID + Label space ID, 48 бит). LSR ID - идентификатор LSR (32 бит), обычно IP-адрес loopback интерфейса. Label space ID (16 бит) - идентификатор пространства меток.

Все сообщения (messages) LDP имеют единый формат:

• U-bit (Unknown message bit, 1 бит) - при получении неизвестного LDP сообщения, если U-bit не установлен (значение 0), то отправителю сообщения передается уведомление, что данное сообщение не распознано. Если U-bit установлен (значение 1), то данное сообщение игнорируется. Установлен или нет U-bit, определяется спецификацией конкретного сообщения;
• Message Type (15 бит) - тип сообщения;
• Message Length (16 бит) - общая длина в байтах: Message ID + параметры (обязательные, необязательные);
• Message ID (32 бит) - идентификатор сообщения;
• Mandatory Parameters (обязательные параметры) - поле переменной длины, содержит набор обязательных параметров;
• Optional Parameters (необязательные параметры) - поле переменной длины, содержит набор необязательных параметров.

Параметры в LDP сообщениях кодируются с помощью метода TLV (Type Length Value).

Небольшое отступление для тех, кто не знает и хочет узнать, что такое TLV

Итак, вернемся к MPLS, а точнее к LDP.

Как мы сказали ранее, существует четыре базовых механизма LDP. Рассмотрим подробнее.

Механизм обнаружения соседей

Используется для обнаружения потенциальных LDP пиров. Существует два варианта механизма обнаружения соседей:

• Базовый - используется для обнаружения непосредственно соединенных LDP соседей (находящихся в одном L2 сегменте);

• Расширенный - используется для обнаружения непосредственно не соединенных LDP соседей.

Рассмотрим, как работает базовый механизм.

При включении LDP на интерфейсе LSR начинает периодически рассылать через этот интерфейс hello сообщения на multicast адрес 224.0.0.2 (all routers on this subnet - все маршрутизаторы сегмента). Hello сообщения отправляются в виде UDP пакетов на порт 646. Получив hello, LSR формируют hello-соседство для отслеживания друг друга.

TTL таких пакетов равен 1, поскольку LDP-соседство устанавливается между непосредственно подключенными узлами (но это не всегда так: LDP сессия может устанавливаться для определенных целей и с удаленным узлом, тогда это называется tLDP - Targeted LDP, соответственно используется расширенный механизм обнаружения соседей).

Существует два отличия расширенного механизма от базового:

1. Hello сообщения отправляются на определенный unicast адрес (в соответствии с конфигурацией). Такие сообщения называются targeted hello;

2. В отличии от базового, который является симметричным, и где все LSR отправляют hello сообщения, расширенный механизм асимметричен. То есть один LSR инициирует обнаружение путем отсылки targeted hello, а второй решает - отвечать на него или игнорировать. Если LSR решает отвечать отправителю, он периодически отправляет targeted hello. Обмен targeted hello образовывает targeted hello-соседство.

Формирование LDP соседства между двумя LSR инициирует установку LDP сессии. Если LSR получает одновременно hello сообщения и targeted hello сообщения, то устанавливается targeted сессия.

Рис. 5. Пример LDP Hello сообщения

Механизмы установки и поддержки сессии

Когда соседи обнаружены, устанавливается соединение с ними - Initialization (теперь TTL всех сообщений, кроме Hello, равен 255).

Для установки и поддержки сессий LSR используют транспортный адрес, TCP порт 646. Важно, чтобы маршрут до транспортного адреса соседа был в таблице маршрутизации LSR, иначе LDP сессия не установится.

Процесс установки LDP сессии можно разделить на два этапа:

1. Установка транспортного TCP соединения;
2. Инициализация LDP сессии.

Перед установкой LDP сессии LSR определяют роли. Для этого LSR сравнивают транспортные адреса друг друга. Если в Hello сообщении LSR передает Transport Address в поле “IPv4 Transport Address TLV”, то будут сравниваться именно эти адреса из TLV. Если LSR не отправляет Transport Address в TLV, то для сравнения будет использоваться адрес, с которого отправляется Hello сообщение. Активный сосед тот, чей транспортный адрес больше, второй, соответственно, пассивный.

Далее происходит установка транспортного TCP соединения (стандартный three-way handshake: SYN, SYN-ACK, ACK). Активный сосед устанавливает TCP соединение на порт 646 пассивного соседа. В рамках этого TCP соединения начинается инициализация LDP-сессии.

Еще раз акцентируем внимание, что поиск соседей, а если быть точнее, Discovery сообщения используют UDP в качестве транспорта (порт 646), и TTL данных сообщений равен 1, а вот Session, Advertisement и Notification сообщения используют уже TCP (порт также 646), и TTL в данном случае уже равен 255.

Рис. 6. Пример LDP Initialization сообщения

Рассмотрим более подробно процесс инициализации:

1. Активный LSR предлагает параметры LDP-сессии, отправляя LDP Initialization message пассивному LSR.
2. Пассивный сосед проверяет полученное Initialization message на предмет совместимости со своими параметрами.
3. Если пассивный сосед принимает параметры LDP-сессии, полученные в Initialization message, то в ответ он предлагает свои параметры, так же в виде Initialization message.
4. Затем пассивный сосед отправляет еще одно сообщение активному - keepalive.
5. Активный сосед проверяет полученное Initialization message на предмет совместимости со своими параметрами.
6. Если активный сосед принимает параметры LDP-сессии, полученные в Initialization message, то в ответ отправляет keepalive сообщение пассивному.

После отсылки keepalive сообщения активный сосед считает сессию установленной. После получения keepalive сообщения пассивный сосед считает сессию установленной.

После этого LSR будут и дальше периодически обмениваться Keepalive сообщениями (по TCP) и будут искать потенциальных соседей с помощью Hello сообщений.

Рис. 7. Процесс инициализации LDP-сессии (нумерация на рисунке НЕ соответствует нумерации в пунктах выше)

Такой порядок инициализации обусловлен тем, что процесс установки сессии реализован в виде конечного автомата. А получение initialization или keepalive сообщения, в момент инициализации, является триггером к смене состояний.

Если в процессе инициализации LSR получает любое LDP сообщение, кроме initialization или keepalive, то LSR немедленно отправляет соседу сообщение уведомления (NAK) и закрывает транспортное TCP соединение.

Если в процессе инициализации параметры LDP-сессии не совместимы, то LSR, выявивший несовместимость параметров, отправляет соседу сообщение уведомления (NAK) и закрывает транспортное TCP соединение.

LDP использует регулярное получение LDP PDU как индикатор целостности LDP-сессии. Для этого LSR поддерживает специальный Keepalive таймер для каждого пира. Таймер сбрасывается каждый раз при получении LDP PDU от пира. Если keepalive таймер истечет раньше, чем LSR получит LDP PDU, то LSR считает, что есть какие-то проблемы в сети на пути передачи пакета или проблемы с пиром и разрывает сессию.

LSR может в любой момент завершить LDP-сессию, перед этим он должен уведомить пира с помощью отправки Shutdown сообщения (Notification message с определенным TLV / Status Code).

Механизм уведомления пиров

Сообщения “уведомление пиров” сигнализируют LDP-соседу о событиях, требующих какой-либо реакции. Такие события могут быть как фатальными ошибками, так и просто информационными сообщениями. В случае получения сообщения о фатальной ошибке пиры должны немедленно разорвать LDP-сессию.

Механизм распространения меток

Информация о метках в LDP распространяется с помощью сообщений Label Mapping. В одном Label Mapping сообщении передается два обязательных параметра:

• FEC TLV - список из одного или более FEC-элементов. FEC-элемент представляет из себя структуру TLV. Формат TLV будет зависеть от типа FEC-элемента;
• Label TLV - метка, присвоенная определенному FEC, так же представляет из себя структуру TLV.

FEC-элементы могут быть двух типов (на самом деле, их гораздо больше):

• Wildcard - используется при отзыве информации о метках. Означает все FEC, для которых присвоена метка, находящаяся в структуре Label TLV данного Label Mapping сообщения;
• Prefix - используется для объявления FEC.

Label TLV обычно бывают Generic Label TLV. Этот тип используется для Ethernet линков. Имеет одно значение: Label - номер метки, присвоенной FEC.

Рис. 8. Пример LDP Label Mapping сообщения

При получении Label Mapping сообщения LSR не будет инициировать создание нового такого сообщения, чтобы отправить данную информацию куда-то дальше. Полученное соответствие будет просто записано в LIB-таблицу, поэтому LDP сообщения не будут блуждать по сети, пока у них не истечет TTL (о TTL немного подробнее поговорим еще ниже).

Но все-таки, как конкретно метка для определенного FEC попадает в LFIB маршрутизатора?

Когда маршрутизатор (или L3-коммутатор) получает информацию о метках, он сохраняет ее в LIB. В LIB обычно лежит локальная метка (local binding) - метка, которую маршрутизатор сам присваивает для определенного FEC, и удаленные метки (remote binding) - метки, полученная от соседей для данного FEC. Помимо меток в LIB заносится идентификатор LSR, от которого получены данные метки (для remote binding).

И даже если у нас есть несколько удаленных меток, полученных от соседей, в LFIB попадет только одна, ведь Downstream LSR выбирается на основе лучшего маршрута из таблицы маршрутизации (кроме случаев, когда в таблицу маршрутизации попадает более одного маршрута с одинаковой метрикой, тогда будет осуществляться баланисировка трафика - ECMP over LDP). И если мы посмотрим в таблицу маршрутизации, то действительно увидим, какой next-hop и интерфейс используется для достижения определенной сети (определенного FEC). Но откуда именно LSR узнает, что трафик для данного next-hop нужно пометить определенной меткой? И откуда он узнает, что данный next-hop сконфигурирован на другом LSR? Ведь в таблице LIB у нас есть только соответствие метки и идентификатора LSR.

Значит LSR нужно как-то сообщить соседу список IP-адресов, сконфигурированных на своих интерфейсах. Для этого используются LDP сообщения Address. Address сообщения имеют обязательный параметр “Address List TLV”, который и содержит список адресов, сконфигурированных на LSR. Получив Address сообщение, LSR добавляет соответствие LSR-ID и адресов в этом сообщении в свою внутреннюю базу. И тогда у нас будет все необходимое для коммутации MPLS-пакета: мы знаем, что сеть назначения находится за определенным next-hop, узнаем, что наш next-hop лежит на маршрутизаторе с определенным идентификатором, а метка, полученная от данного маршрутизатора, нам тоже известна. После этого LFIB будет заполнен, LSP построен, и трафик будет коммутироваться на основе MPLS-меток.

Рис. 9. Пример LDP Address сообщения

Небольшой итог по LDP:

• LDP опирается на таблицу маршрутизации при построении LSP, но сам не использует протоколы маршрутизации (это значит, что можно выбирать любой IGP, который больше нравится).
• LDP может обеспечить только лучший маршрут, и не может строить резервный LSP.
• Фактически, LSP, построенный с помощью LDP, совпадает с обычным IP-маршрутом (на проблемы в сети реагирует не быстрее, чем обычный протокол маршрутизации). То есть сначала должен сойтись IGP, и только потом поднимется LSP.
• После включения LDP трафик будет ходить так же, как и без него, с той лишь разницей, что появляются метки MPLS. В том числе LDP, как и IP, поддерживает ECMP, просто алгоритмы вычисления хэша, а соответственно и балансировки могут отличаться.

ECMP, просто алгоритмы вычисления хэша, а соответственно и балансировки могут отличаться.

Но вообще, реализация LDP, зачастую зависит от вендора, везде могут быть свои нюансы: например, на одном вендоре по умолчанию может использоваться режим распространения меток Downstream On Demand, а на другом - Unsolicited Downstream, или на одном вендоре используется режим хранения меток Liberal Label Retention Mode по умолчанию, а на другом соответственно Conservative Label Retention Mode, также на разных вендорах в качестве FEC могут использоваться разные адреса: где-то все, включая адреса Loopback-интерфейсов, где-то только /32 адреса и т.д. Да и в принципе, везде могут быть свои нюансы в реализации, но базовый MPLS и LDP обычно работают именно так, как мы рассмотрели, согласно RFC.

TTL в MPLS

В MPLS-пакете поле TTL имеет тот же смысл, что и в IP-пакете. TTL предотвращает от петель, на каждом транзитном узле значение TTL уменьшается на 1, и как только значение TTL достигает 0, пакет должен быть уничтожен.

Когда IP-пакет попадает в MPLS-облако, Ingress LSR уменьшает значение IP TTL на 1 и копирует его в MPLS TTL поле. На Egress LSR значение MPLS TTL из верхней в стеке метки уменьшается на 1 и копируется в поле IP TTL.

Если операция, производимая со стеком меток - “swap”, значение TTL верхней метки, уменьшенное на 1, копируется в заменяемую метку.

Если операция - “push”, значение TTL верхней метки, уменьшенное на 1, копируется во все навешиваемые метки.

Если операция - “pop”, значение TTL верхней метки, уменьшенное на 1, копируется в метку, находящуюся ниже в стеке. Копирование не происходит, если значение TTL верхней в стеке метки больше, чем у метки, находящейся ниже в стеке, это логика механизма защиты от петель.

Intermediate LSR никогда не меняет значение TTL нижележащих меток или значение TTL в IP-пакете.

Итак, мы рассмотрели принцип работы базового MPLS. Но как мы уже говорили, на сегодняшний день базовый MPLS не используется, а вот его приложения применяются очень часто, и начнем мы с L3VPN.

MPLS L3VPN

VPN

Наверное, стоит начать с того, что такое VPN.

- это совокупность технологий, позволяющих создавать частные логические сети поверх общей инфраструктуры.

VPN - достаточно объемная тема для изучения, и если мы будем разбирать все типы, протоколы и работу данной технологии, то это по объему получится еще одна большая статья, поэтому предполагается, что читатель уже знаком с данным понятием, или самостоятельно ознакомится с данной темой и изучит ее.

Со своей стороны скажем, что существует два типа VPN:

• Пользовательский;
• Провайдерский.

Пользовательский VPN - это когда пользователь должен позаботиться сам об организации связи (туннеля) между своими точками. В данном случае кадры с частными (серыми) адресами упаковываются в пакеты с публичными адресами и, как в туннеле, летят через публичную сеть Интернет.

В случае же с провайдерским VPN, клиенту не нужно думать об организации сети, провайдер сам предоставит клиенту необходимые каналы. Далее речь пойдет как раз о провайдерском VPN.

Существуют две модели предоставления VPN сервисов клиентам (с точки зрения способов организации сети):

• Overlay VPN;
• Peer-to-peer VPN.

- . В этой модели оператор связи предоставляет физические или виртуальные каналы точка-точка между маршрутизаторами клиента. Такие каналы могут быть L1, L2 и даже L3. Пример L1 каналов: ISDN, TDM, E1, SDH. Пример L2: ATM, X.25, Frame Relay. Пример L3: использование туннелирования IP, например, GRE, или IPsec. Оператор связи предоставляет клиенту канал (с помощью point-to-point линков или виртуальных каналов (VC)) между каждым маршрутизатором клиента. С точки зрения оператора, маршрутизатор клиента подключается к оборудованию оператора связи. С точки зрения клиента, маршрутизаторы имеют непосредственную связность на L2. Маршрутизация внутри сети клиента прозрачна для сети провайдера, а протоколы маршрутизации выполняются непосредственно между маршрутизаторами клиента. Провайдер не знает маршрутов клиентов и просто отвечает за обеспечение point-to-point передачи данных между точками клиентов.

Модель overlay VPN имеет два ограничения. Одним из них является высокий уровень сложности определения пропускной способности каналов между точками клиента. Второе - это требование развертывания full-mesh point-to-point каналов или VC на магистральной сети оператора связи для достижения оптимальной маршрутизации.

- (точка-точка). Модель peer-to-peer использует простую схему маршрутизации для клиента. Сеть провайдера и клиента используют один и тот же протокол маршрутизации, и все маршруты клиента передаются через ядро сети провайдера. В данной модели маршрутизаторы оператора связи коммутируют IP-трафик клиента, кроме того, они участвуют в процессе распространения маршрутов. Таким образом маршрутизаторы оператора связи имеют прямую L3 связность с маршрутизаторами клиента и обмениваются маршрутами.

Но поскольку провайдер теперь участвует в маршрутизации клиентов, в сети клиента необходимо развернуть назначаемое провайдером или общедоступное адресное пространство, поэтому приватная (частная) адресация здесь не подойдет.

Хотя выгода модели peer-to-peer по сравнению с overlay очевидна: Full-mesh развертывание point-to-point линков или виртуальных каналов на магистральной сети оператора связи больше не требуется, а добавление новых точек клиента становится проще, и нет проблем с расчетом пропускной способности каналов. Достаточно просто настроить стык с клиентом. До появления MPLS модель peer-to-peer не была особо популярной, так как при внедрении возникали две большие проблемы:

• Буква "P" в аббревиатуре VPN означает “частная” (private), т.е. сеть одного клиента не должна пересекаться с сетью другого клиента. Допустим, мы можем отделить маршруты одного клиента от другого с помощью фильтрации маршрутных обновлений. Но как быть, если два клиента одновременно захотят использовать одну и ту же адресацию из диапазона RFC 1918 ("серые сети"). Маршрутизаторы оператора не смогут отличить IP-пакеты одного клиента от другого.
• Информация о маршрутах клиентов присутствует на всех маршрутизаторах оператора. Когда у оператора один-два клиента звучит вполне нормально, но, что если, у нас есть 100 клиентов и у каждого 2-3 маршрута, это еще куда ни шло, но уже явно не обойтись без комплексной схемы маршрутизации. А теперь представим 1000 клиентов. Хорошо, у нас есть протокол маршрутизации, способный распространять и обсчитывать сотни тысяч маршрутов - BGP. Но внедряя BGP на всей сети, мы дополнительно накладываем множество ограничений: повышенные требования к аппаратным ресурсам, full-mesh и т.д.

Для решения этих проблем хорошо подходит MPLS VPN.

MPLS VPN - это модель VPN, сочетающая в себе лучшее из обеих концепций. Он объединяет функции безопасности и разделения клиентов, реализованные в overlay модели, с упрощенной маршрутизацией клиентов, реализованной в традиционной peer-to-peer модели.

И первая проблема (с разделением адресации и пересечением услуг из peer-to-peer модели) решается с помощью концепции VRF.

- это технология, позволяющая иметь одновременно несколько независимых таблиц маршрутизации на одном маршрутизаторе (или L3-коммутаторе). Технология используется для разделения одного маршрутизатора на несколько виртуальных маршрутизаторов.

Каждый такой виртуальный маршрутизатор - это, по сути, отдельный VPN. Их таблицы маршрутизации, список интерфейсов и прочие параметры не пересекаются - они строго индивидуальны и изолированы. Ровно так же они обособлены и от самого физического маршрутизатора (от его глобальной таблицы маршрутизации).

Интерфейсы (только L3-интерфейсы) и маршруты настраиваются, чтобы быть в специальном VRF (так называемом VRF Instance).

VRF не применяется на L2-портах коммутатора. VRF может применяться только на интерфейсах маршрутизатора, SVI, или на L3-портах multilayer коммутатора.

Трафик в одном VRF не может быть отправлен в интерфейс, принадлежащий другому VRF (в качестве исключения может быть настроена технология VRF Leaking, чтобы позволять трафику проходить между VRF).

VRF строго локален для устройства - за его пределами VRF не существует. Соответственно VRF на одном устройстве никак не связан с VRF на другом.

VRF в основном используются для продвижения MPLS.

Однако важно уточнить, что VRF не совсем технология MPLS. Он вполне может существовать и отдельно, это называется “VRF Lite”. Но это не масштабируемое решение, подходит для 2-3 VRF, кроме того, экземпляр VRF необходимо создавать на каждом устройстве на сети.

VRF-lite

- VRF без MPLS, или создание провайдерского VPN без MPLS.

VRF-lite обычно используется провайдерами для передачи трафика одним устройством от разных клиентов:

• трафик каждого клиента изолирован от трафика других клиентов;
• адресация разных клиентов может пересекаться (накладываться) без каких-либо проблем.

Если мы захотим на разных интерфейсах одного устройства назначить разную адресацию, но при этом из одной подсети, без использования VRF у нас не получится это сделать, и тем более если адресация будет полностью идентичная. Появится примерно следующее сообщение об ошибке: " overlaps with interface ". Но с использованием VRF мы сможем назначить даже полностью идентичную адресацию на интерфейсах, которые находятся в разных VRF.

Один интерфейс не может быть членом двух VRF сразу или членом и VRF и глобальной таблицы маршрутизации.

Используя VRF Lite можно легко пробросить VPN между разными концами сети. Для этого нужно настроить одинаковые VRF на всех промежуточных узлах и правильно привязать их к интерфейсам

Если какой-то интерфейс не будет состоять в VRF, то он будет в глобальной таблице маршрутизации, и будет изолирован от интерфейсов, которые находятся в каком-либо VRF.

Но данный способ с использованием VRF-lite удобен, пока у нас есть небольшое кол-во клиентов и маршрутизаторов. Но что если у нас будет гораздо больше точек подключения? Что если появится новый VPN? Новый VPN означает новый VRF на каждом узле, новые интерфейсы, новый пул линковых IP-адресов, новый процесс IGP/BGP. Поэтому данный способ является очень плохо масштабируемым.

Опять же, возвращаясь ко второй проблеме выше (в peer-to-peer VPN с большим кол-вом маршрутов): проблема решается тоже довольно просто. Что если о маршрутах клиентов знали бы только те маршрутизаторы, которые непосредственно подключены к клиентским? Но как в таком случае промежуточные маршрутизаторы смогут перенаправлять пакеты? Допустим, пограничный с клиентом маршрутизатор направляет IP-пакет от клиента в сторону сети назначения, и этот пакет, попадая на промежуточный узел, будет уничтожен, ведь промежуточный узел не имеет сети назначения клиента в своей таблице маршрутизации. Первое, что приходит на ум, пакет должен коммутироваться не на основе данных IP-заголовка, а на основе чего-то другого. И тут MPLS с его принципом: "не заглядывать внутрь пакета", приходится очень кстати. Мы берем FEC (префиксы, принадлежащие к одной VPN), присваиваем ему метку, строим LSP и VPN-пакет коммутируется на основе метки MPLS.

Поэтому самое время рассмотреть детально принцип работы MPLS VPN.

MPLS VPN позволяет избавиться от следующих шагов:

1. Настройка VRF на каждом узле между точками подключения.
2. Настройка отдельных интерфейсов для каждого VRF на каждом узле.
3. Настройка отдельных процессов IGP для каждого VRF на каждом узле.
4. Необходимость поддержки актуальной таблицы маршрутизации для каждого VRF на каждом узле.

Процесс передачи трафика в MPLS VPN можно рассматривать в двух плоскостях:

• Data plane или передача пользовательских данных (коммутация пакетов)
• Control plane или передача служебной информации (распространение VPN-маршрутов).

MPLS L3VPN в плоскости Data plane

Начнем с разбора процесса передачи пользовательских данных.

Но для начала введем новые важные термины, которыми будем пользоваться в дальнейшем.

- - пограничное устройство клиента, которое подключается в сеть провайдера. Это маршрутизатор клиента, который непосредственно связан с маршрутизатором оператора. CE - это IP-маршрутизатор, подключается он к PE-маршрутизатору. CE маршрутизаторы не используют MPLS (на них не должен быть запущен MPLS или даже быть его поддержка), его используют только PE- и P-маршрутизаторы);

- - пограничный маршрутизатор провайдера. В плоскости LSP PE является либо Ingress, либо Egress LSR. Собственно, к нему и подключаются CE. Между PE и СЕ есть прямой L3-стык и запущен протокол маршрутизации или маршрутизация сконфигурирована статически. Именно на PE расположены интерфейсы, привязанные к VPN, и именно PE навешивает и снимает сервисные метки.

PE должны знать таблицы маршрутизации каждого VPN, ведь это они принимают решение о том, куда посылать пакет, как в пределах провайдерской сети, так и в плане клиентских интерфейсов.

Поскольку маршруты одного VPN не должны пересекаться с другим, на PE для каждого VPN создается отдельный VRF. VRF включает в себя таблицу маршрутизации (RIB) и CEF-таблицу (FIB), т.е. для каждого VPN на PE есть своя RIB и FIB. Интерфейс PE в сторону CE может принадлежать только к одному VRF, пакеты, полученные через этот интерфейс, будут скоммутированы согласно VRF-таблицам;

- - транзитный маршрутизатор провайдера в MPLS-домене, который не является точкой подключения CE, а просто осуществляет передачу MPLS-пакетов: пакеты VPN проходят через него без каких-либо дополнительных обработок, иными словами просто коммутируются по транспортной метке. С точки зрения LSP является Intermediate LSR. P-маршрутизатору нет необходимости знать таблицы маршрутизации VPN или сервисные метки.

На P-маршрутизаторе нет интерфейсов, привязанных к VPN, он не содержит маршрутов VPN и VRF-таблиц. P-маршрутизатор не коммутирует пакеты VPN на основе таблицы маршрутизации, он просто прозрачно пропускает через себя MPLS пакеты на основе транспортной метки.

На самом деле, роль P-PE индивидуальна для VPN.

Если в одном VPN R1 и R3 - это PE, а R2 - P, то в другом они могут поменять свои роли.

И вообще, понятия P и PE - это не только понятия L3VPN или L2VPN, данные понятия являются общими терминами, которые обычно используются для обозначения маршрутизатора в сети оператора или на границе MPLS-домена сети провайдера соответственно.

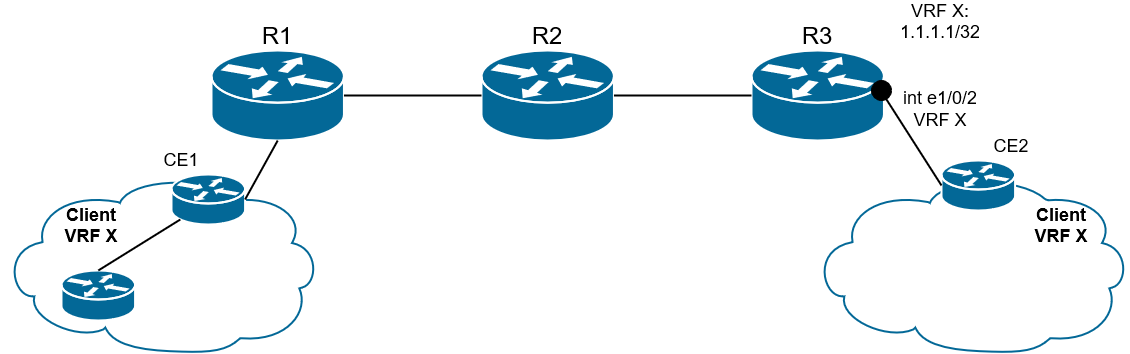

Рис. 10. Пример распределения ролей CE-PE-P в MPLS сети

В MPLS VPN VRF создается только на тех маршрутизаторах, куда подключены клиентские сети. Любым промежуточным узлам не нужно ничего знать о VPN.

Вот какой подход предлагает MPLS VPN: коммутация в пределах магистральной сети осуществляется по одной метке MPLS, а принадлежность конкретному VPN определяется другой, дополнительной меткой - сервисной.

Как это происходит:

1. Клиент отправляет пакет из одной сети в другую сеть. Пока он движется по сети клиента и затем от CE до PE, он представляет из себя обычный IP-пакет, с постоянными Source IP и Destination IP.
2. Когда PE1-маршрутизатор провайдера получает этот пакет на своем интерфейсе, который принадлежит определенному VRF, он проверяет таблицу маршрутизации для этого VRF.

   В VRF-таблице маршрутизации PE1 видит, что данный пакет нужно направить в сторону PE2 (на Egress). Если PE1 отправит чистый IP-пакет, то P1 уничтожит этот пакет, так как он не знает маршрут до сети назначения клиента.

   Поэтому PE1 отправляет MPLS-пакет с двумя метками в стеке (операция PUSH):

   • Нижняя метка в стеке называется VPN-меткой или сервисной меткой, она нужна чтобы сообщить PE2, к какому VRF принадлежит IP-пакет. PE1 получил эту метку в анонсе от PE2 (как именно - узнаем позднее).
   • Верхняя метка в стеке называется транспортной меткой. Она идентифицирует LSP до PE2, она распространяется от узла к узлу с помощью уже известного нам LDP.

   Как именно распространяются транспортные и сервисные метки, мы еще не раз проговорим.

3. P1 анализирует верхнюю (транспортную) в стеке метку, согласно LFIB-таблице меняет метку (операция SWAP) и отправляет MPLS-пакет в сторону P2 (сервисная же метка никогда не меняется на протяжении всего LSP).
4. P2 снова меняет верхнюю метку в стеке и отправляет MPLS-пакет в сторону PE2.

Либо может использоваться механизм PHP (Penultimate hop popping) и тогда P2 снимет транспортную метку, и на PE2 придет пакет только с сервисной меткой.

1. PE2, получив MPLS-пакет снимает верхнюю метку (операция POP, если мы не использовали PHP в предыдущем шаге), затем он анализирует сервисную метку и понимает, что этот пакет нужно коммутировать с помощью VRF-таблицы VPN. И отправляет IP-пакет в сторону CE, сняв перед этим и сервисную метку на выходе с интерфейса.

Роль меток MPLS

.

Транспортная метка - верхняя в стеке (т.е. находится между L2-заголовком и сервисной меткой. Она является верхней в стеке, потому что на ее основе принимается решение - куда отправлять пакет).

Рис. 11. Транспортная метка

Распространением транспортных меток занимаются протоколы LDP и RSVP-TE.

В целом, здесь всё и так уже понятно, как именно происходит продвижение MPLS-пакета, изменение, снятие меток и прочее, все мы это уже неоднократно рассматривали.

Обратим внимание только на одну деталь - FEC.

FEC здесь уже не сеть назначения пакета (частный адрес клиента), это адрес Egress LSR в сети MPLS, куда подключен клиент.

Дело в том, что LSP не в курсе про VPN, соответственно, он ничего не знает о их приватных маршрутах/префиксах. Зато он знает адреса интерфейсов Loopback всех LSR. К какому именно LSR подключен префикс клиента, подскажет BGP (об этом расскажем далее в главе Control plane) - это и будет FEC для транспортной метки.

.

Сервисная метка - нижняя в стеке (т.е. находится между транспортной меткой и IP-заголовком). Она является уникальным идентификатором префикса в конкретном VPN. То есть это не идентификатор самого VPN, а именно идентификатор префикса, и он может быть разным для разных FEC одного VPN. Она добавляется Ingress LSR и больше не меняется нигде до самого Egress LSR, который в итоге её снимает.

Рис. 12. Сервисная метка

FEC для сервисной метки - это префикс в VPN или, грубо говоря, подсеть назначения изначального пакета.

То есть Ingress LSR должен знать, какая метка выделена для этого VPN.

Для двух разных VPN отличаются сервисные метки: по ним выходной маршрутизатор узнает, в какой VRF передавать пакет.

А транспортные могут быть одинаковые для пакетов обоих VRF, если они используют один LSP.

MPLS L3VPN в плоскости Control plane

Передачу пользовательских данных от одного узла клиента до другого мы уже рассмотрели, теперь рассмотрим, как происходит передача служебной (маршрутной) информации.

Чтобы передать информацию о транспортных метках, используется протокол LDP или RSVP-TE. Чтобы передать маршрутную информацию и информацию о сервисных метках, должен использоваться какой-то другой протокол. Как мы сказали ранее, сервисная метка - это идентификатор префикса конкретного VPN, и он может быть разным для разных FEC одного VPN. Поэтому вопрос с распространением меток связан напрямую с распространением маршрутной информации. Т.е. нам нужен протокол, который доставляет от PE к PE маршрут, его метку, и, возможно, еще какой-то набор атрибутов. IGP протоколы в данном случае явно не подойдут, поскольку нам необходимо передавать маршруты от PE к PE, а сеть может быть очень большая и с большим кол-вом маршрутов, а еще эти маршруты нужно как-то отделять друг от друга. Поэтому используется BGP (Border Gateway Protocol). Поскольку сессия должна быть установлена между двумя маршрутизаторами одной AS, которые подключены не напрямую, то должен использоваться iBGP. Но если быть точнее, используется MBGP.

- это расширение BGP, которое поддерживает различные типы адресов/протоколов (Address familiy).

Если ранее BGPv4 мог передавать только IPv4 unicast маршруты, то MBGP легко масштабируется и с помощью так называемых Address family он может передавать маршруты не только IPv4 unicast, но и IPv6, multicast, VPNv4, VPNv6, L2VPN и т.д.

MBGP так же как и обычный BGP работает на control plane “уровне”, а именно позволяет договориться маршрутизаторам о том, как использовать тот или иной префикс и нужно ли его добавлять в таблицу маршрутизации. За data plane и передачу информации отвечает MPLS.

- сущность, которая используется для того, чтобы BGP мог передавать не только IPv4 unicast, но и информацию других протоколов. Address family используется, чтобы мы могли управлять и отслеживать трафик одного типа/протокола (IPv4, IPv6 и т.д.) для разных VRF.

В секции NLRI (Network Layer Reachability Information, или Информация сетевого уровня о доступности сети - IP-префикс и длина префикса) в обычном сообщении BGP Update переносится сам префикс.

Рис. 13. Пример сообщения Update из обычного BGP

MBGP в отличие от BGP имеет атрибут MP_REACH_NLRI, в котором используются определенные address family, описывающие протокол сетевого уровня, адреса которого передаются в секции NLRI.

Рис. 14. Пример сообщения Update из MBGP

Нас сейчас более всего интересует address family - VPNv4.

Основные атрибуты VPNv4: маршрут, метка, Route Distinguisher, Route Target.

Каждый маршрут в MBGP уникален. А если быть точнее, есть такое понятие как VPNv4-маршрут. Именно им оперирует MBGP.

Такой маршрут состоит из обычного IPv4-префикса и специальной приставки перед ним - RD (Route Distinguisher).

VPNv4 = RD + IPv4

У каждого VRF свой RD, и все маршруты этого VRF будут передаваться MBGP с одинаковым RD, а все маршруты другого VRF с другим RD. Так VPNv4-маршруты не смешиваются (от англ. “Distinguish” - различать).

- 64-битное поле, используется для того, чтобы сделать VPN-префиксы уникальными при распространении через MBGP. RD состоит из двух полей:

• Type (Тип, 2 байта) - может принимать значение 0,1 или 2;
• Value (Значение, 6 байт) - интерпретация значения зависит от типа RD. Состоит из двух подполей переменной длины (Административное поле и Выделенный номер);
  • Административное поле (Administrator subfield) - это всегда публичный параметр: публичный IP-адрес или публичный номер AS. Она необходима для того, чтобы RD были уникальны не только в пределах сети, но и в пределах планеты.
  • Выделенный номер (Assigned Number subfield) - это уже то, что назначаем сами. Эта часть позволяет RD быть уникальным в пределах сети и, собственно, определять VPN.

Тип 0: ASN (2 байта) + Выделенный номер (4 байта)
Тип 1: IP (4 байта) + Выделенный номер (2 байта)
Тип 2: ASN (4 байта) + Выделенный номер (2 байта)

Наиболее часто используемые типы RD: 0 и 1. При конфигурации на "железе", тип RD опускается.

Пример RD типа 0: "65400:200".

Пример RD типа 1: "192.0.0.1:200"

RD передается в поле NLRI атрибута MP_REACH_NRLI сообщения BGP Update, вместе с префиксом и меткой маршрута (сервисной).

Рис. 15. Сервисная метка, RD и prefix в BGP Update сообщении

Сама транспортная метка, как и прежде, доставляется протоколами LDP или RSVP-TE, а сервисная - MBGP.
Как происходит передача VPN-префикса:



1. От CE приходит анонс клиентской сети. PE добавляет этот маршрут в таблицу маршрутизации конкретного VRF. В таблице маршрутизации хранится обычный IPv4 маршрут.
2. BGP заметил, что появился новый префикс в VPN. Из конфигурации VRF он видит, какой RD нужно использовать, и собирает из RD и нового IPv4-префикса, VPNv4-префикс.
3. Создавая BGP Update, маршрутизатор добавляет атрибут MP_REACH_NRLI и вставляет туда полученный VPNv4-префикс, адрес Next Hop и прочие атрибуты BGP. Но кроме этого, он добавляет в поле NLRI (которое также содержится в MP_REACH_NRLI) информацию о метке. Эта метка привязана к маршруту, или точнее говоря, VPNv4-префикс - это FEC, а в NLRI передается связка данного FEC и метки.
4. Затем BGP Update передается всем соседям, настроенным в секции VPNv4 address-family.
5. Другой PE получает этот BGP Update, видит в NLRI, что это не обычный IPv4-маршрут, а VPNv4. Далее Egress PE определяет, в какой VRF этот маршрут нужно экспортировать и, собственно, делает это (но не с помощью RD, а с помощью другой сущности, об этом далее). Так маршрут появляется в таблице RIB и FIB нужного VRF, а оттуда уходит в сеть клиента.

Итак:

RD НЕ является идентификатором VPN/VRF или префикса в VPN. Идентификатором в VPN является сервисная метка. Единственная цель RD - сделать VPN-префикс уникальным при передаче через MP-BGP (отделить маршруты друг от друга).

RD не влияет на то, какие префиксы будут экспортированы и импортированы в тот или иной VRF.

За импорт и экспорт VPNv4-префиксов в VRF отвечает RT (Route Target).

- расширенный BGP community (extcommunity) атрибут, который управляет импортом и экспортом из MBGP в VRF. Именно он подсказывает MBGP, куда нужно передать маршрут (от англ. “target” - цель).

Формат RT точно такой же, как у обычного BGP Extended Community. Например, 65400:200.

То есть он похож на первый тип RD, и это наиболее часто используемая форма (ASN:NNN), где:

• ASN - номер AS в 16-битной нотации;
• NNN - целое число от 0 до 231, назначается администратором.

На одной стороне в VRF настраивается RT на экспорт маршрута - тот RT, с которым он будет отправлен к удаленному PE. На другой стороне это же значение RT устанавливается на импорт, и наоборот.

Export RT передается в сообщении BGP Update в атрибуте Extended_Communities. Для одного VRF может быть несколько export RT. Каждый RT может быть настроен в нескольких VRF как export. RT export определяет каким extended BGP community будет "покрашен" анонс vpvn4 при экспорте из VRF и передаче от PE1 к PE2.

Рис. 16. Передача RT (export) в BGP Update сообщении

Import RT - локальный параметр, который определяет, какие маршруты будут импортированы в соответствующий VRF. Для одного VRF может быть несколько import RT. Каждый RT может быть настроен в нескольких VRF как import, то есть маршрут при передаче может быть экспортирован сразу в несколько VRF. RT import определяет, префикс с каким extended BGP community будет импортирован в целевой VRF.

Бывает, что нужно получить доступ из одного VPN в другой, поэтому маршруты между ними также могут импортироваться: имея разные RD, два VPN могут обмениваться маршрутами. Такая техника называется Inter-VRF Route Leaking, или может использоваться термин "перекладка маршрутов".

Еще раз обобщим про RT: в BGP атрибуте extended community передается RT на export, то есть какие маршруты могут быть экспортированы в определенный VRF. Когда маршрут прилетает на другой PE, то проверяются настройки RT import, если есть совпадение (между значением RT export в BGP Update сообщении и между значением RT import на локальном маршрутизаторе), то VPNv4-префикс переводится в IPv4 и помещается в таблицу маршрутизации соответствующего VRF, и затем анонсируется через соответствующий интерфейс далее клиенту.

В самом простом и в самом распространенном случае VRF имеет один RT на import и один RT на export, и они совпадают (хотя вполне может быть и такое, что на PE настроен RT import и из другого VRF - перекладка маршрутов, то есть RT на import и export могут быть несимметричными). К тому же, RT совпадает с RD, поэтому повторим еще раз:

• RD - позволяет разделять маршруты разных VPN при передаче. Является частью VPNv4-маршрута. Передается вместе с префиксом в сообщении BGP Update в секции NLRI. Не обязан быть одинаковым на разных PE.
• RT - позволяет определить, в какие VRF нужно маршрут импортировать. Передается в сообщении BGP Update в extcommunity атрибуте. Необходима соответствующая настройка Export RT и Import RT на разных PE.

Думаю, с RT и RD разобрались, в качестве небольшого итога разберем полный процесс распространения маршрутной информации (control plane) в L3VPN подробно:

1) По сети клиента маршрут распространяется по IGP, затем от клиентов CE либо через IGP, либо через eBGP маршруты приходят на PE1.

Рис. 17. Обычный IPv4-маршрут приходит от клиента на PE1

2) На основе входного интерфейса префикс помещается в VRF таблицу маршрутизации. Какой VRF будет использован, зависит от конфигурации на интерфейсе PE в сторону CE.

Рис. 18. IPv4-маршрут согласно интерфейсу помещается в определенный VRF

3) BGP обнаружил новый маршрут в данном VRF и импортирует его себе;
PE1 (он же R1) проверяет настройки VRF:

Из данного маршрута IPv4 PE1 компонует VPNv4-маршрут, добавляя RD (чтобы отличать данный маршрут от других), выделяет метку (сервисную, чтобы в будущем определить какому VPN предназначается трафик), вставляет RT export в секцию Extended_Communities (чтобы маршруты могли быть экспортированы в VRF). Все это берется из конфигурации VRF на PE1.

Рис. 19. IPv4-маршрут преобразуется в VPNv4-маршрут

4) Далее маршруты отправляются всем соседям (от PE к PE по MBGP) вместе с сервисной меткой.

Рис. 20. VPNv4-маршрут передается по сети провайдера

Есть важный нюанс:

При анонсе VPNv4-префикса, PE всегда изменяет атрибут next-hop. Используется IP интерфейса, который указан в качестве update-source в конфигурации MBGP между PE (обычно Loopback). Это делается потому, что только PE имеет информацию, для чего использовать VPN-метку из данного анонса.

5) После того, как маршрут пришел PE-соседу, значение RT из анонса MBGP сравнивается со значением в конфигурации PE2 (RT import), так PE2 (он же R3) определяет в какой (или в какие) VRF надо импортировать маршрут.

6) RD прекращает свое существование и VPNv4-префикс конвертируется в IPv4 префикс.

Рис. 21. VPNv4-маршрут приходит на PE2 и превращается в IPv4-маршрут

7) Маршрут на основе RT импортируется в нужный VRF, MBGP инсталлирует IPv4-префикс в таблицу маршрутизации данного VRF, а метка записывается в таблицу меток для будущего форвардинга.

Рис. 22. После снятия RD и метки маршрут импортируется в нужный VRF

8) Далее PE2 анонсирует обычный IPv4-префикс в сторону CE по eBGP или IGP.

Рис. 23. Обычный IPv4-маршрут отправляется клиенту



Так мы узнаем о маршрутах. Теперь рассмотрим, для примера, как после этого будет двигаться трафик.



На PE2 в этой же схеме приходит пакет, который предназначен устройству в сети клиента за CE1. PE2 получает его на интерфейсе, который привязан к VRF. Из таблицы меток для FEC в данном VRF, мы узнаем сервисную метку. Так к пакету добавляется первый заголовок MPLS (сервисная метка). Далее смотрим таблицу маршрутизации для данного VRF, определяем так next-hop и транспортную метку, которая добавляется как второй заголовок MPLS. Далее пакет путешествует по сети, меняя верхнюю транспортную метку, в какой-то момент у нас снимается транспортная метка, и остается только сервисная. Далее PE1 смотрит на основе сервисной метке к какому VPN принадлежит данный пакет, снимает сервисную метку и отправляет IP-пакет клиенту на CE1.



Допустим, у нас точно так же идет через сеть клиентский трафик, как и в примере выше, но срабатывает механизм PHP на предпоследнем узле. Как тогда PE узнает, какая это метка: сервисная или транспортная?

Пространство меток общее. Из него метки берутся по очереди:

- транспортные (то для одного FEC, то для другого);

- сервисные (то для одного префикса VRF, то для другого).

Соответственно, если метка была выделена как сервисная, то она уже не может стать транспортной.

Итак, мы весьма подробно рассмотрели передачу маршрутной информации в MPLS L3VPN, как и коммутацию пользовательских данных, поэтому можем переходить к следующей большой теме - L2VPN.



MPLS L2VPN



Казалось бы, зачем нам нужен L2VPN, если, по сути, L3VPN решает необходимые задачи: обеспечение связности удаленных узлов между собой и отделение сервисов одного клиента от другого.

MPLS L3VPN позволяет построить комплексную инфраструктуру на базе сети провайдера, однако есть ситуации, при которых клиенту требуется именно L2-канал между площадками.

Например, оборудование не поддерживает IP или клиент желает полностью контролировать процесс маршрутизации в VPN.

Так или иначе возникла потребность в технологии транспортировки кадров протоколов L2 уровня через MPLS сеть провайдера.

На самом деле, могут использоваться и другие L2VPN технологии: QinQ, L2TP, VxLAN и т.д. Но именно MPLS L2VPN пользуется наибольшей популярностью среди операторов на сегодняшний день. Почему? Маршрутизаторы, передающие MPLS-пакеты могут абстрагироваться от их содержимого, но при этом различать трафик разных сервисов.

То есть не важно, что у нас передается на канальном уровне: Ethernet, ATM, HDLC и т.д., кадр будет передан в исходном его виде, даже если промежуточные маршрутизаторы ничего не знают о данной технологии, главное просто уметь вовремя сменить метку.

Возможность передавать трафик любого канального уровня в MPLS называется . Иногда так даже называют саму технологию MPLS L2VPN.

MPLS L2VPN бывает двух типов:

• VPWS (Virtual Private Wire Service) - point-to-point (точка-точка). Применим к любым типам протоколов и технологий канального уровня.

• VPLS (Virtual Private LAN Service) - point-to-multipoint (или multipoint-to-multipoint, или виртуальный коммутатор). Этот режим только для технологии Ethernet.

Рис. 24. Пример организации каналов точка-точка (VPWS для разных клиентов)

Рис. 25. Пример организации point-to-multipoint (VPLS для разных клиентов)

Начнем с разбора VPWS, но сперва немного нашей любимой терминологии.



Термины PE и CE мы уже знаем из разбора L3VPN, здесь они имеют примерно то же самое значение:

- граничные маршрутизаторы MPLS-сети провайдера, к которым подключаются клиентские устройства (CE).

- оборудование клиента, непосредственно подключающееся к маршрутизаторам провайдера (PE).



Архитектура транспорта L2-кадров через сеть пакетной коммутации (PSN - packet switched network) построена на базе виртуальных патч-кордов (pseudowire).

(виртуальный патч-корд) - виртуальное соединение между PE-маршрутизаторами, эмулирующее провод, который передает L2-кадры.

В общем плане (термин относится не только к технологии MPLS) pseudowire - эмуляция соединения точка-точка через сеть пакетной коммутации.

Виртуальный патч-корд использует технологию туннелирования. L2-кадры инкапсулируются в MPLS-пакет. Между PE строится PSN-туннель. Внутри PSN-туннеля может быть несколько виртуальных патч-кордов, соединяющих каналы присоединения клиента (attachment circuit).

(канал присоединения) - физический или виртуальный канал, соединяющий CE и PE. Например, порт Ethernet, VLAN, Frame Relay DLCI, PPP-сессия.

- это LSP от одного PE до другого. LSP однонаправленный, поэтому PSN-туннель состоит из двух LSP: для прямого и обратного трафика.

Внутри одного PSN-туннеля может быть несколько виртуальных патч-кордов. Чтобы идентифицировать эти патч-корды используется еще одна метка - VC-метка (virtual circuit) или PW-метка.

- виртуальное однонаправленное соединение через общую сеть, имитирующее оригинальную среду для клиента. Соединяет между собой AC-интерфейсы разных PE. Pseudowire (PW) состоит из пары однонаправленных VC.

Рис. 26. Терминология MPLS L2VPN

VPWS

VPWS в плоскости Data Plane

Начнем с разбора VPWS data plane, тем более, что принцип очень похож на принцип организации работы data plane в MPLS L3VPN.

Точно так же, как и в MPLS L3VPN, существует две метки: транспортная (или туннельная) и сервисная (VPN-метка). Транспортная метка меняется на промежуточных узлах в соответствии с LFIB-таблицей, то есть осуществляет поиск next-hop, а VPN-метка находится под транспортной и является идентификатором VC (аналог VRF в L3VPN), то есть определяет, в какой AC передать пакет, в какой интерфейс.

Рассмотрим пример.

Ingress PE (PE1) получает от CE кадр (неважно какого формата и какой технологии) на AC. Данный интерфейс привязан к определенному идентификатору клиента VC ID, поэтому в соответствии с этим идентификатором PE1 навешивает на кадр VC-метку, которая будет неизменной до конца пути, а затем навешивает и туннельную метку. Туннельная метка - это метка, присвоенная IGP-префиксу, который идентифицирует Egress PE (путь LSP, как и метка у нас известны заранее). Далее MPLS-пакет распространяется от узла к узлу, в соответствии с туннельной меткой пока не достигнет Egress PE (PE2). На PE2 MPLS-пакет прилетает только с VC-меткой, туннельная метка снимается на предпоследнем хопе, срабатывает PHP (Penultimate hop popping). PE2 осуществляет поиск по LFIB, в какой канал присоединения передать L2-кадр. Снимает VC-метку и отправляет L2-кадр в нужный канал присоединения AC.

VPWS в плоскости Control Plane

Туннельная (транспортная) метка распространяется от узла к узлу с помощью LDP, либо с помощью RSVP-TE (все как в L3VPN), а вот сервисные (VC-метки) распространяются непосредственно от PE к PE. Для этого должен использоваться специальный тип LDP сессии (ведь базовый LDP позволяет устанавливать соединение только между подключенными непосредственно напрямую друг к другу соседями), мы его уже упоминали ранее, когда разбирали механизм работы LDP, и да, это Targeted LDP. Targeted LDP может устанавливать соединение с удаленными маршрутизаторами и обмениваться с ними метками.

Сигнализация VC-меток

Targeted LDP сессия устанавливается между PE для создания и поддержания виртуальных патч-кордов. Для этого LDP был расширен новым типом FEC TLV. Основная задача Targeted LDP сессии между PE - анонс VC-меток ассоциированных с виртуальными патч-кордами. Эти метки распространяются в режиме downstream unsolicited.

Label Mapping сообщение в котором передаются VC-метки содержит два TLV:

• Pseudowire Identifier (PW ID) FEC TLV - идентифицирует виртуальный патч-корд, который ассоциирован с распространяемой меткой;

• Label TLV - используется для анонса метки.

В свою очередь FEC TLV PW ID содержит следующие элементы:

• C-bit - флаг, если установлен, указывает на то, что в MPLS-заголовке присутствует control-word. Что это такое, обсудим далее;

• PW Type - тип виртуального патч-корда, для Ethernet 0x0005. Значения присваиваются IANA;

• Group ID - идентификатор группы виртуальных патч-кордов. Cisco IOS присваивает одно и тоже значение Group ID для всех каналов присоединения на одном и том же интерфейсе. Например, несколько VLAN, выданных в один физический порт. PE может использовать Group ID для отзыва всех VC-меток, ассоциированных с конкретной группой. Например, в случае падения физического порта;

• PW ID - идентификатор виртуального патч-корда, 32-битное число, задается администратором;

• Interface parameters - описывает некоторые специфичные параметры для интерфейса в сторону CE. MTU на линке PE-CE, описание интерфейса (description). Если MTU с двух сторон (на обоих линках PE-CE) не совпадает, то виртуальный патч-корд не поднимется.

После того, как виртуальный патч-корд поднят, PE может сигнализировать о его статусе другому PE. Для этого используется два метода:

• Label Withdraw (отзыв меток) - PE отзывает VC-метки, посылая LDP Withdraw label сообщение. Если падает канал присоединения, Label Withdraw содержит VC-метку, ассоциированную с данным каналом. Если падает физический порт Label Withdraw содержит идентификатор группы виртуальных патч-кордов;

• PW Status TLV - содержит 32-битный код статуса виртуального патч-корда. Коды статуса присваивает IANA.

При установке виртуального патч-корда PW Status TLV добавляется к Label Mapping сообщению, это сигнализирует удаленному PE о том, что PE хочет использовать второй метод. Если удаленный PE не поддерживает PW status TLV, оба PE используют метод Label Withdraw. После установки виртуального патч-корда PW status TLV передаются в LDP сообщениях типа уведомления (Notification messages).

VPLS

С VPWS все понятно и просто: организуем L2-каналы point-to-point, чтобы разные клиенты имели прямую связность между двумя своими точками (каждый только между своими). Но в этом и минус данной технологии: а что если, у клиента не две площадки, а больше, и нужно обеспечить прямую связность между всеми? Вот тут-то и появляется VPLS. Даже из названия “Virtual Private LAN Service”, LAN - подразумевает локальную сеть, а если быть точнее - это виртуальный коммутатор, соответственно помимо всего прочего возникает необходимость изучения MAC-адресов. А еще возникает необходимость в том, чтобы “виртуальные коммутаторы” и соответственно трафик разных клиентов, как обычно, не пересекался.

Но обо всем по порядку, и сперва новая порция наших любимых терминов.

- изолированная виртуальная L2-сеть, то есть, грубо говоря, один отдельный L2VPN. Два разных клиента - два разных VPLS-домена.

- это, грубо говоря, виртуальный коммутатор в пределах одного узла. Для каждого клиента (или сервиса) он свой. То есть трафик разных VSI (разных виртуальных коммутаторов) не может пересекаться.

- набор структур данных, который используется для коммутации Ethernet кадров в VPLS, или идентификатор виртуального коммутатора. По сути, VSI и VFI - синонимы, поэтому мы будем использовать в будущем именно термин VFI.

VFI наполняется информацией control plane и data plane. Информация control plane - информация о принадлежности VC и VC-метках. Информация data plane - информация, полученная из процесса коммутации, например, изученные MAC-адреса.

VFI является аналогом VRF/VPN-instance в L3VPN.

- узел PE, участник VPLS-домена.

VPLS в плоскости Data Plane

В целом, процесс передачи пользовательских данных очень похож на VPWS. Однако теперь, как мы помним, существует необходимость изучения MAC-адресов и проверки MAC-таблицы при передаче трафика.

Сервис VPLS эмулирует функционал Ethernet моста:

• Коммутация Ethernet кадров;

• Коммутация Ethernet кадров с неизвестным MAC-адресом назначения;

• Репликация broadcast и multicast кадров;

• Динамическое изучение MAC-адресов;

• Предотвращение петель коммутации.

VPLS использует MPLS-сеть как транспорт и по своей структуре похож на VPWS. По сети MPLS, от PE к PE кадры передаются по виртуальным патч-кордам, которые мультиплексируются в PSN-туннель. На PE кадры на основе VC-метки коммутируются в нужный порт или виртуальный патч-корд. Стек меток содержит две метки: верхнюю в стеке - туннельную, которая идентифицирует PSN-туннель (LSP), и нижнюю - VC-метку, которая идентифицирует виртуальный патч-корд.

Существуют определенные различия в передаче broadcast и multicast кадров в VPLS и классическом L2-коммутаторе:

• Если широковещательный кадр приходит на физический порт экземпляра VPLS, то кадр реплицируется в физические порты и виртуальный патч-корд на PE, принадлежащий этому экземпляру VPLS;

• Если широковещательный кадр приходит через виртуальный патч-корд, то кадр реплицируется только в физические порты на PE, принадлежащие данному экземпляру VPLS;

• Если мультикаст кадр приходит на физический порт, то кадр реплицируется во все физические порты и виртуальный патч-корд на PE, которые являются частью мультикаст группы;

• Если мультикаст кадр приходит через виртуальный патч-корд, то кадр реплицируется только в физические порты на PE, которые являются частью мультикаст группы.

Рис. 27. Пример репликации BUM-трафика после поступления кадра на AC-интерфейс

Рис. 28. Пример репликации BUM-трафика после прохода кадра через PW

Такое различие возникает из-за включенного по-умолчанию механизма расщепления горизонта (Split-horizon). В VPLS расщепление горизонта означает, что широковещательный кадр, полученный через один виртуальный патч-корд никогда не будет скоммутирован в другой виртуальный патч-корд. Механизм расщепления горизонта совместно с полносвязной (Full-mesh) топологией гарантирует отсутствие петель в VPLS.
Для виртуальных патч-кордов в одном VFI правило расщепления горизонта действует по-умолчанию.

Рассмотрим более подробно на примере.

1. На AC-порт PE-маршрутизатора от CE пришел пользовательский кадр. PE-маршрутизатор смотрит в заголовок Ethernet и проверяет MAC-адрес отправителя.
2. Если данный MAC уже есть в таблице MAC-адресов данного VFI, PE сразу переходит к следующему шагу. Если этого адреса еще нет, то PE записывает соответствие MAC-порт в таблицу и также переходит к следующему шагу.

1. если данный MAC есть в таблице MAC-адресов данного VFI:
   • PE ищет выходной интерфейс для кадра с данным MAC-адресом. Это может быть физический интерфейс или виртуальный патч-корд (PW).
   • Если порт назначения - физический интерфейс, то PE просто отправляет в этот порт. Если это PW, то PE добавляет соответствующую метку - сервисную. Эта метка будет неизменна до конца пути.
   • PW - это всегда канал между двумя IP-узлами, поэтому зная IP-адрес удаленного PE, локальный PE из таблицы меток извлекает транспортную и ставит её сверху стека, она будет меняться на каждом P-маршрутизаторе.
2. если же MAC-адрес получателя отсутствует в таблице, то как и обычный L2-коммутатор, PE должен выполнить широковещательную рассылку кадра (unknown-unicast) по всем PE данного VFI:
   • Локальный PE составляет список всех удаленных PE этого VFI, и, создав копии этого кадра, вставляет в них сервисные метки - каждому своя.
   • Далее на каждую копию кадра навешивается транспортная метка (тоже своя для каждого PE).
   • Все эти кадры рассылаются по сети провайдера через различные PW, принадлежащие этому VFI (потому что интерфейс до другого PE - виртуальный патч-корд).
   • Также копии широковещательного кадра отправляются в AC-интерфейсы (разумеется, кроме того, откуда данный кадр пришел), если такие есть, без заголовков MPLS.

1. Удаленный PE после получения кадра и снятия меток (то есть когда уже определил VFI) тоже действует как обычный коммутатор:
   • Если MAC-адрес источника не был известен, то вносит его в таблицу. В качестве входного интерфейса будет указан PW к Ingress PE.
   • Если MAC-адрес назначения ему известен, отправляет кадр в тот порт, за которым он изучен. Отсылается уже чистый Ethernet-кадр, без каких-либо заголовков MPLS.
   • Если этот MAC не удалось найти в таблице, то будет выполнена широковещательная рассылка по всем AC-портам этого VFI. Причем, как мы уже говорили, PE не будет рассылать этот кадр в PW данного VFI, потому что все другие PE уже получили копию этого кадра от входного PE, так и обеспечивается защита от петель.

Как и в обычном коммутаторе записи в MAC-таблице VFI периодически устаревают и удаляются.

В вопросе изучения MAC-адресов в VPLS есть один нюанс: PE должен не просто знать физический порт, откуда пришел кадр - важно определить соседа или, точнее, PW как виртуальный интерфейс. Дело в том, что клиентский кадр нужно отправить не просто в какой-то физический порт, а именно в правильный PW, иными словами, правильному соседу.

Для этой цели каждому соседу выдается личная метка, с которой тот будет отправлять кадр этому PE в данном VPLS-домене.

И в дальнейшем по VPN-метке, заглянув в LFIB, PE узнает, от какого соседа пришел кадр.

VPLS в плоскости Control Plane

Как мы уже выяснили ранее, для VPLS требуется полносвязная топология PE для каждого VFI. Причем не все PE MPLS-сети провайдера будут соседями, а только те, где есть этот VFI.

Поэтому один из главных вопросов в VPLS - обнаружение всех PE, куда подключены клиенты данного VFI.

Сигнализация VPLS

В VPLS существует два подхода к сигнализации (для обмена сервисными метками и MAC-адресами):

• Ручная настройка или сигнализация с помощью LDP;
• Автоматическое обнаружение или сигнализация и автоопределение PE с помощью BGP.

Первый подход был предложен Cisco, а именно сотрудником Luca Martini, поэтому у данного метода есть название: . VPLS Martini mode описан в RFC 4762.

Второй подход был предложен Juniper, сотрудником Kireeti Kompella. Соответственно данный подход получил название . VPLS Kompella mode описан в RFC 4761.

Martini mode или сигнализация с помощью LDP по принципу работы аналогичен сигнализации в VPWS. Что же касается Kompella mode или сигнализации с помощью BGP, то данный метод мы не будем рассматривать подробно, это весьма непростая тема, по которой можно написать еще одну условную статью, к тому же данный метод НЕ используется на коммутаторах SNR: на всех актуальных моделях коммутаторов SNR с поддержкой MPLS на текущий момент поддерживается только VPLS Martini mode. Поэтому если есть желание самостоятельно разобраться как функционирует VPLS Kompella mode, можно обратиться все к тем же “Сетям для самых маленьких” или к выше упомянутому RFC 4761.

Разберем лишь поверхностно принципы работы и отличия данных методов друг от друга.

Сигнализация с помощью LDP

Принцип работы данного метода такой же, как и в сигнализации VPWS.

Задача, которую решает этот метод - распространение информации о VC-метках между PE посредством установки Targeted-LDP сессии.

При использовании LDP сигнализации информация о VC-метках распространяется только в пределах пары PE, между которыми установлена Targeted-LDP сессия. Необходимо вручную конфигурировать виртуальные патч-корды на каждой паре PE принадлежащей к одному экземпляру VPLS.

Достоинства данного метода:

• Нет необходимости использовать какие-либо дополнительные протоколы плоскости управления при внедрении VPLS;

Недостатки:

• Требуется отдельная LDP сессия для каждой пары PE, что увеличивает накладные расходы LSR. Поскольку необходимо обеспечить полную связанность между всеми PE одного VPLS экземпляра, к примеру, при 5 PE необходимо 10 LDP-сессий, при 10 PE требуется 45 сессий;
• В случае с LDP виртуальные патч-корды настраиваются вручную. Данный метод плохо масштабируется. При большом количестве PE необходимо довольно много настроек.

Сигнализация и автообнаружение PE с помощью BGP

Другие названия VPLS Kompella mode - VPLS Auto-Discovery или VPLS BGP Signaling.br
Control Plane выполняет здесь две основные функции:

• Обнаружение соседей;
• Передача маршрутной информации и обмен метками.

Обнаружение соседей или Auto-Discovery происходит аналогично L3VPN, с помощью extcommunity - Route Target и определенных Address family.

При использовании BGP сигнализации информация о VC-метках принимается всеми PE, принадлежащими к одному экземпляру VPLS.

Так как iBGP маршрутизаторы имеют полную связанность, либо получают информацию о метках от route reflector’ов.

Достоинства метода:

• Для получения информации о VC-метках всего экземпляра VPLS требуется всего две BGP-сессии, при условии правильного дизайна сети;
• Требуется минимум настроек, даже для большого количества PE.

Недостатки:

• Требуется дополнительный протокол плоскости управления, соответственно появляется дополнительная точка отказа.

Несмотря на свои некоторые преимущества, Kompella mode является менее популярным, чем Martini mode. И как мы уже сказали, на коммутаторах SNR поддерживается именно Martini mode, но об этом мы еще поговорим.

Транспортировка Ethernet кадров в MPLS L2VPN

Для транспортировки Ethernet кадров через MPLS могут использоваться два режима инкапсуляции данных:

1. Режим VLAN (“Tagged mode”).

В режиме VLAN канал присоединения - 802.1Q VLAN. При распространении VC-меток значение используется PW-Type 4 (0x0004).

1. Режим порта (“Raw mode”).

В режиме порта канал присоединения - Ethernet порт. При распространении VC-меток используется значение PW-Type 5 (0x0005).

Чем же конкретно отличаются данные режимы инкапсуляции?

Когда PE получает Ethernet кадр, и этот кадр имеет тег VLAN, мы можем выделить два сценария:

1. Тег в кадре является служебно-разграничительным (service-delimiting). Это означает, что тег был помещен в кадр оборудованием провайдера, и этот тег используется провайдером для разделения трафика. Например, локальные сети разных клиентов могут быть подключены к одному и тому же коммутатору провайдера, который применяет теги VLAN, чтобы отличать трафик одного клиента от трафика другого, а затем пересылает кадры PE.
2. Тег НЕ является служебно-разграничительным (non service-delimiting). Это означает, что тег был помещен в кадр частью клиентского оборудования, и он ничего не значит для PE.

Является тег служебно-разграничительным или нет, определяется локальной конфигурацией PE.

Если PW работает в Raw mode, теги для разделения услуг никогда НЕ передаются через PW. Если тег разделения услуг присутствует, когда кадр получен из AC на PE, он ДОЛЖЕН быть удален из кадра перед отправкой кадра в PW.

Если PW работает в Tagged mode, каждый кадр, отправляемый по PW, ДОЛЖЕН иметь тег VLAN, разграничивающий услуги. Если кадр, полученный на PE от AC, не имеет тега VLAN, разграничивающих услуги, PE должен добавить к кадру фиктивный (временный) тег VLAN перед отправкой кадра на PW.

В обоих режимах (Raw/Tagged) теги, НЕ разграничивающие сервисы (non service-delimiting), прозрачно передаются через PW как часть полезных данных. И нужно также учитывать, что в одном Ethernet кадре может быть больше одного тега, и как минимум, один из них в теории может быть service-delimiting, но в любом случае, провайдер должен анализировать только самый верхний тег для применения (определения) кадра к виртуальному патч-корду.

В обоих режимах теги разграничивающие сервисы (service-delimiting) имеют только локальное значение, т. е. имеют смысл только на конкретном интерфейсе PE-CE.

При использовании Tagged mode, PE, который получает кадр от PW, может перезаписать значение тега, может полностью удалить тег или оставить тег неизменным, в зависимости от его конфигурации. В режиме Tagged по виртуальному патч-корду могут передаваться кадры только одного VLAN. При этом не обязательно, чтобы теги VLAN совпадали с двух сторон виртуального патч-корда.

Когда используется Raw mode, PE, который получает кадр, может добавлять или не добавлять тег разделения услуг перед передачей кадра в AC, однако он НЕ ДОЛЖЕН перезаписывать или удалять уже существующие теги. В режиме Raw по виртуальному патч-корду можно передать кадры, принадлежащие к нескольким VLAN, так же как они передаются в trunk-портах между L2-коммутаторами.

Таблица ниже иллюстрирует операции, которые могут быть выполнены при поступлении кадра с AC на PE:

Таблица 2

Описание инкапсуляции Ethernet кадров в MPLS

Тег	Service delimiting(разделяющий сервисы)	Non service delimiting(не разделяет сервисы, поступил от клиента)
Raw mode	Удалить тег (верхний), инкапсулировать кадр в MPLS пакет, отправить в PW	Операции не выполняются: инкапсулировать кадр в MPLS пакет, отправить в PW
Tagged mode	Либо не выполнять операции, либо добавить тег, либо перезаписать тег на тот, который ожидается на другой стороне согласно конфигурации, инкапсулировать кадр в MPLS пакет, отправить в PW	Добавить service delimiting тег (фиктивный), который ожидается на другой стороне согласно конфигурации, инкапсулировать кадр в MPLS пакет, отправить в PW

Подробно процесс инкапсуляции Ethernet в MPLS описан в RFC 4448.

Реализация MPLS на коммутаторах SNR

Из текущего модельного ряда коммутаторов SNR поддержка MPLS есть на следующих моделях:

• SNR-S300G-24FX
• SNR-S4650X-48FQ
• SNR-S7550Y-48C
• SNR-S7550C-32F

Сперва рассмотрим характеристики и особенности этих моделей.

Обзор модельного ряда

SNR-S300G-24FX

Рис. 29. SNR-S300G-24FX

Модель SNR-S300G-24FX представляет собой высокопроизводительное решение для уровня агрегации и ядра. Комбинация оптических и медных GE интерфейсов, 10GE uplink порты, широкий L2 и L3 функционал - все это позволяет применять коммутаторы серии S300G для решения широкого спектра задач как в сетях операторов связи, так и в корпоративных сетях.

Таблица 3

Обзор характеристик SNR-S300G-24FX

Характеристики	SNR-S300G-24FX
Интерфейсы	16x 10/100/1000Base-T | 100/1000Base-X SFP, 8x 100/1000Base-X SFP, 4x 1/10G SFP+, 2x 20G QSFP+ (только для стекирования)
Матрица коммутации	208 Gbps
Скорость пересылки пакетов	155 Mpps
Jumbo frame	16 кбайт
Таблица MAC	32K (standard) / 40K (route) / 64K (bridge)
Размер таблицы маршрутизации (IPv4/IPv6)	16K/6K
Количество маршрутов PIM (IPv4/IPv6)	308/308
Размер таблицы ARP (IPv4/IPv6)	16K/16K
Пакетный буфер	4 МБ
Кол-во IGMP групп	1K
ACL	3K
Количество MPLS меток	8K
Количество VFI	256
Количество VRF Instance	251

SNR-S4650X-48FQ

Рис. 30. SNR-S4650X-48FQ

Коммутатор SNR-S4650X-48FQ - это высокопроизводительное устройство нового поколения, предназначенное для применения на уровне агрегации и ядра сети или в качестве TOR коммутаторов в дата-центрах.

Таблица 4

Обзор характеристик SNR-S4650X-48FQ

Характеристики	SNR-S4650X-48FQ
Интерфейсы	48x 1/10G SFP+, 6x 40G QSFP+
Матрица коммутации	1440 Gbps
Скорость пересылки пакетов	1071 Mpps
Jumbo frame	12 кбайт
Таблица MAC	96K (standard) / 32K (route) / 288K (bridge)
Размер таблицы маршрутизации (IPv4/IPv6)	16K/8K
Количество маршрутов PIM (IPv4/IPv6)	4K/4K
Размер таблицы ARP (IPv4/IPv6)	16K/16K
Пакетный буфер	12 МБ
Кол-во IGMP групп	8K
ACL	1K
Количество MPLS меток	8K
Количество VFI	256
Количество VRF Instance	64

SNR-S7550Y-48C и SNR-S7550C-32F

Рис. 31. SNR-S7550C-32F

Серия коммутаторов S7550 - это высокопроизводительные устройства самого нового поколения, предназначенные для применения на уровне агрегации и ядра сети или в ЦОД. И данная серия на текущий момент представлена двумя моделями, обе с поддержкой MPLS, VxLAN и MC-LAG.

Таблица 5

Обзор характеристик SNR-S7550Y-48C и SNR-S7550C-32F

Характеристики	SNR-S7550Y-48C	SNR-S7550C-32F
Интерфейсы	48x 10/25G SFP28, 6x 40/100G QSFP28	32x 40/100G QSFP28
Матрица коммутации	3600 Gbps	6400 Gbps
Скорость пересылки пакетов	2600 Mpps	4700 Mpps
Jumbo frame	9 кбайт	9 кбайт
Таблица MAC	40K (standard) / 8K (route) / 104K (bridge)	40K (standard) / 8K (route) / 104K (bridge)
Размер таблицы маршрутизации (IPv4/IPv6)	32K/8K	32K/8K
Количество маршрутов PIM (IPv4/IPv6)	4K/4K	4K/4K
Размер таблицы ARP (IPv4/IPv6)	32K/16K	32K/16K
Пакетный буфер	16 МБ	16 МБ
Кол-во IGMP групп	8K	8K
ACL	768	768
Количество MPLS меток	8K	8K
Количество VFI	256	256
Количество VRF Instance	1023	1023

Настройка и диагностика

Базовый MPLS

Процесс настройки и диагностики, как и ранее в теоретической части, мы начнем с настройки базового MPLS.

Но стоит сперва сразу уточнить, что коммутаторы SNR поддерживают только Martini mode (VPWS Martini, VPLS Martini), то есть обмен сервисными метками с помощью протокола tLDP. В качестве метода работы с метками в последнем пролете всегда используется Implicit NULL (механизм PHP, то есть последний коммутатор в MPLS домене получает трафик уже без метки) - это аппаратное ограничение.

Возьмем для примера такую схему сети:

То есть, у нас будет своя условная сеть провайдера уровня агрегация-ядро, которая представляет из себя кольцевую топологию, а в основе этой сети, как мы видим, стоят 3 коммутатора SNR-S300G-24FX и один SNR-S4650X-48FQ.

Как мы уже знаем, для того, чтобы MPLS смог обмениваться информацией о метках, сперва нам нужно, чтобы работала маршрутизация, то есть чтобы все узлы в сети, имели маршрутную информацию о своих сетях и сетях соседей.

Поэтому прежде всего настроим IGP маршрутизацию, а именно - OSPF.

Выполним такую конфигурацию

Как видим, все хорошо, все соседи видят друг друга, все в состоянии Full, то есть обменялись своими LSDB. И поскольку Router priority не устанавливались вручную, и по умолчанию равны 1, то роли DR/BDR выбраны верно (по наибольшему Router-ID).

Проверим также на всякий случай, что BGP-сессии тоже поднялись:

И проверим таблицы маршрутизации:

Как видим, маршруты есть до каждой сети. Причем на всех коммутаторах до одной из сетей (loopback-адрес соседа, который не подключен к ним напрямую) в таблицу маршрутизации попало два маршрута. Дело в том, что если маршрутизатор (или L3-коммутатор) изучает два (или более) маршрута через один и тот же протокол маршрутизации до одной и той же сети (одинаковый адрес и одинаковая маска подсети), с одинаковой метрикой, то оба маршрута будут добавлены в таблицу маршрутизации. Трафик будет балансироваться между этими маршрутами с помощью ECMP (Equal Cost Multi-Path). Но, как говорится, есть нюанс: ECMP для LDP на данный момент на коммутаторах SNR не реализован, и как распределяются метки и строится LSP мы разберем чуть позже.

Перейдем непосредственно к настройке базового MPLS.

В данной статье мы рассмотрим только самые необходимые и часто используемые команды в процессе настройки, поскольку команд, связанных с MPLS очень большое количество, и в целом, они все интуитивно понятны или подробно описаны в command guide или configuration guide, но если все равно что-то останется непонятным, то, разумеется, вы всегда сможете оставить свой вопрос на nag.support.

Команды мы будем применять на одном узле, но понятно, что конфигурация на остальных узлах будет симметрична.

Сперва нужно включить MPLS глобально:

Затем, учитывая, что у нас уже настроена маршрутизация и существуют необходимые SVI, нам необходимо настроить только LDP.

Включаем LDP на SVI:

В этом же разделе мы можем настроить режим отправки меток - “advertisement-mode” (downstream-on-demand | downstream-unsolicited), можем настроить интервалы отправки таймеров LDP для Hello пакетов, keepalive и т.д.

Затем включаем LDP глобально (режим конфигурации процесса LDP):

Настраиваем LDP router-ID:

Указываем в качестве транспортного адреса - адресацию на Loopback1 интерфейсе, который мы уже создали ранее:

В этом же режиме конфигурации также можем настроить различные параметры для работы LDP.

Возможно, вы заметили, что в конфигурации касаемо LDP на SVI и в самом LDP процессе, есть схожие настройки (например, касаемо таймеров). Настройки LDP в режиме конфигурации SVI будут иметь приоритет над глобальными настройками LDP.

Отметим еще такую настройку как:

По умолчанию на коммутаторах SNR анонсируются метки для всех FEC, но это можно изменить следующими командами: с помощью ‘redistribute-host-only' будут анонсироваться метки только для loopback-адресов, а с помощью ‘redistribute-list’ можно и вовсе указать определенный access-list.

Это необязательная настройка, но она может помочь уменьшить нагрузку на устройства и сеть и сократить кол-во используемых меток.

Итак, необходимые настройки для базового MPLS выполнены, аналогичные настройки выполняется на остальных коммутаторах, после этого коммутаторы начинают обмен LDP сообщениями, где устанавливают между собой соседские отношения, обмениваются метками, поддерживают сессию:

После этого будет сформирована LFIB-таблица:

Поскольку у нас кольцевая топология состоящая всего из 4 коммутаторов, и поскольку на коммутаторах SNR используется метод implicit-null, поэтому практически везде out-label для каждого FEC - 3. Но где-то используются и другие метки, для FEC, которые находятся не напрямую подключенном узле.

Данные метки передаются в LDP Label Mapping сообщении.

LFIB таблица формируется на основе других таблиц, ну или, по крайней мере, тесно связана с ними.

Например, FTN-table.

FTN = FEC to NHLFE

NHLFE = Next Hop Label Forwarding Entry - описывает выполняемую операцию над меткой, используется для пересылки пакетов MPLS.

То есть данная таблица указывает соответствие между FEC и NHLFE. Каждая запись в этой таблице определяет правило, которое будет применяться к входящим пакетам, и действие, которое необходимо применить для соответствующих пакетов.

С помощью опции detail соответственно можно посмотреть более подробную информацию.

Incoming Label Map (ILM) - определяет соответствие входящей метки к NHLFE, то есть какое действие выполнять с входящей меткой.

К примеру, на данный узел приходит пакет с меткой 641, и он предназначен FEC 32.32.32.32/32, в таком случае будет выполнен механизм PHP, и пакет будет отправлен на next-hop 10.31.32.2. Или если на узел приходит пакет с меткой 642 для FEC 34.34.34.34/32, тогда необходимо заменить метку на 644 и отправить пакет на next-hop.

И последняя таблица, которую хочется упомянуть - LDP FEC:

В данной таблице содержится информация обо всех FEC для данного устройства, и для каждого FEC может быть больше одного маршрута, и как мы уже знаем, в LFIB-таблицу попадет только один.

MPLS L3VPN

Теперь рассмотрим пример настройки MPLS L3VPN.

Конфигурация у нас будет похожа на предыдущую из раздела настройки базового MPLS, однако теперь мы добавим настройки VRF с указанием RD и RT (настройки ниже с R1, но на остальных коммутаторах конфигурация симметрична):

Создали еще один Loopback интерфейс, который будет принадлежать данному VRF:

Немного перенастроили BGP-процесс, в том числе активировали передачу префиксов и сервисных меток для них через BGP и включили редистрибуцию маршрутов из VRF, чтобы можно было передавать static и connected VRF маршруты:

Ну и добавили возможность пинговать локальные интерфейсы с помощью команды .

Настроили клиентов из одного VRF:

Клиент1:

Клиент2:

Смотрим таблицу маршрутизации, но там о данных маршрутах ни слова:

Все потому, что нужно смотреть таблицу маршрутизации конкретно для данного VRF, там наши новые маршруты есть:

Посмотрим BGP-таблицу для нашего VRF:

И таблицу коммутации MPLS:

И на другом узле:

В выводе мы видим, что все VPN-префиксы доступны нам по BGP, причем какие-то локально, а какие-то через next-hop.

В выводе мы видим таблицу коммутации. Для префиксов, которые доступны локально, для них метка 0, потому что чтобы достичь этот префикс, нужно просто отправить пакет на свой интерфейс, без каких-либо дополнительных меток (действие “Deliver to IP”).

Для префиксов, которые доступны через next-hop назначена определенная выходная метка, то есть требуется добавить заголовок MPLS с данной меткой и отправить его в соответствующий интерфейс (действие “Push and Lookup”).

Для всех префиксов код VRF - 1, это просто порядковый номер VRF, которые созданы на коммутаторе.

Посмотрим, как происходил обмен маршрутной информацией на примере одного узла:

Здесь мы видим как в MBGP (секция “MP_REACH_NLRI”) передается информация о префиксе: сам префикс, RD, метка для данного префикса и RT. То же самое происходит и с другими префиксами и на других узлах. Именно так происходит обмен маршрутной информацией и обмен сервисными метками в MPLS.

Проверим связность между клиентами:

Поскольку эти дампы мы получили не без помощи мониторинговой сессии, то в ICMP request мы видим две MPLS метки: и сервисную, и транспортную. А вот в сообщении ICMP reply мы видим уже только сервисную метку (та же самая 17 метка, того же самого VRF), т.к. транспортная была по всей видимости обработана механизмом PHP.

Как вы уже заметили, мы подключили двух “клиентов” на узлах 31.31.31.31 и 34.34.34.34 соответственно. Они находятся в одном VRF, но при этом про VRF они ничего не знают. Данные “клиенты” имеют адресацию из разных подсетей, и нам даже необязательно пробрасывать их VLAN по всей нашей сети, связность между двумя точками клиента все равно есть, в этом и есть преимущество MPLS. Аналогично мы можем создать другой VRF на двух концах сети, и трафик данных клиентов будет передаваться в пределах одного VRF, будет еще одна своя таблица маршрутизации для этого VRF, причем адресацию можно использовать такую же, что мы использовали в VRF L3VPN_test, и при этом их трафик никак не будет взаимодействовать между собой. Все мы это уже обсуждали в теоретической части.

MPLS L2VPN

Настройка VPWS

Поскольку нам необходимо установить сессию между узлами, подключенными не напрямую, чтобы мы могли обмениваться сервисными метками, нам необходимо использовать tLDP (тот самый Martini mode).

Поэтому в уже привычной нам конфигурации в режиме конфигурации LDP процесса необходимо явно прописать удаленные пиры:

После этого коммутаторы начнут периодически отправлять tLDP Hello сообщения:

Добавим и остальные настройки для работы VPWS.

Создадим pw-class:

И создадим l2-vc:

В режиме конфигурации порта присваиваем l2-vc физическому интерфейсу:

Сейчас мы уже можем применить команду, и тогда все, что будет отправляться в данный порт (точнее с данного порта, на OUT), будет инкапсулировано в MPLS и отправлено в туннель, потому что это поведение по умолчанию, но можно дополнительно и указать явно, что будет отправлено в туннель, то есть настроить “режимы доступа” к туннелю:

Режим доступа "ethernet" направляет в MPLS-туннель все пакеты, которые приходят на порт (на OUT). Это и есть поведение по умолчанию, про которое мы говорили.

Режим доступа "vlan" направляет в туннель только те пакеты, которые приходят с тегом VLAN, указанным далее в команде: ‘... svid ’:

Но нам сейчас это не особо принципиально, поскольку у нас в качестве клиентского оборудования используется на какой-либо CE-маршрутизатор, а просто конечное устройство, поэтому в качестве примера выберем ethernet, просто потому что нам так хочется:

Конфигурация с другой стороны симметрична (в том числе и по указанию tLDP-соседа).

Посмотрим как происходит обмен метками:

В данном дампе нас интересует FEC Element Type, здесь его значение - “PWid FEC Element (120)”. К примеру, при обмене метками в базовом MPLS или в MPLS L3VPN, тип FEC Element Type: “Prefix FEC (2)”. Это еще раз говорит нам о том, что в MPLS L2VPN провайдер никак не участвует в распространении и обработке маршрутной информации, здесь строго L2-уровень, и в качестве FEC здесь выступают идентификаторы туннелей - pw-id. Значение же самого pw-id (его идентификатор) также передается в данном сообщении.

Проверим состояние l2-vc:

Думаю, в данном выводе все максимально понятно.

Проверим связность между двумя удаленными точками:

Связность есть, и еще раз обратим внимание на то, что поскольку это L2VPN, то в MPLS пакете у нас два заголовка Ethernet: один являются частью клиентского кадра и остается неизменным, а второй меняется в процессе передачи пакета по MPLS сети.

Настройка VPLS

Аналогично настройке VPWS, сперва нам нужно указать tLDP пиры:

Ранее при разборе VPWS мы не рассматривали варианты настройки в режиме конфигурации самого pw-class, хотя тут тоже есть на что обратить внимание:

Думаю, вы уже поняли, что нас интересует настройка “transport-mode”

Если вы еще не догадались, что это, то подсказка: мы уже рассматривали это в теоретической части. И да, это режимы инкапсуляции пакетов: те самые Raw mode и Tagged mode.

Рассмотрим подробно реализацию на коммутаторах SNR, и возможности этого функционала и примеры использования в комбинации с другими командами.

Итак, выше в теории мы уже рассматривали режимы инкапсуляции пакетов: Raw mode (на коммутаторах SNR - это Ethernet mode) и Tagged mode (на коммутаторах SNR - это VLAN mode).

Также при разборе VPWS мы упоминали режимы доступа к туннелю, и там тоже есть mode ethernet и mode vlan.

На всякий случай, проясним явно, что это разный функционал и, к примеру, ethernet mode в режиме инкапсуляции пакетов и ethernet mode в режиме доступа к туннелю - это разные вещи. Еще раз: режимы инкапсуляции определяют будет ли к пакету добавлен тег VLAN при передаче по сети MPLS, а режиме доступа в принципе определяют - будет ли помещен тот или иной пакет в MPLS туннель.

Но для более полного понимания, мы рассмотрим, как этот функционал может работать вместе. Чтобы не запутаться в терминах, режимы инкапсуляции будем так и называть: Raw mode и Tagged mode, а режимы доступа будем называть: Ethernet access и VLAN access.

Проще рассматривать это, разделив передачу данных по направлению относительно туннеля: на Input (то есть пакет пришел от CE на PE, и сейчас пакет на входе перед туннелем) и на Output (пакет направляется от PE к CE, то есть пакет находится на выходе из туннеля). Для примера будем использовать VLAN 777. Вся информация далее по инкапсуляции MPLS (снятие/добавление тега при передаче через туннель) касается только верхнего тега 802.1Q (например, если в пакете больше одного тега 802.1Q).

Input:

1. • в туннель будут попадать только пакеты с тегом VLAN 777;
   • CE отправляет пакет с тегом VLAN 777 - в инкапсулированном MPLS пакете сохранится данный тег VLAN 777.
2. • в туннель будут попадать все пакеты, приходящие на порт PE;
   • CE отправляет пакет с тегом VLAN 777 - в инкапсулированном MPLS пакете сохранится тег VLAN 777 и перед ним будет добавлен фиктивный тег VLAN 1.
3. • в туннель будут попадать все пакеты, приходящие на порт PE;
   • CE отправляет пакет с тегом VLAN 777 - в инкапсулированном MPLS пакете сохранится тег VLAN 777.
4. • в туннель будут попадать только пакеты с тегом VLAN 777;
   • CE отправляет пакет с тегом VLAN 777 - в инкапсулированном MPLS пакете будет снят данный тег VLAN 777.

Output:

1. Пакет декапсулируется из MPLS, снимается только верхний тег VLAN (вне зависимости от настроенного режима инкапсуляции);
   • Если на PE настроен Ethernet access, кадр просто отправляется к CE;
   • Если на PE настроен VLAN access, к кадру добавляется тег VLAN, указанный в качестве VLAN-доступа ().

По умолчанию используется режим инкапсуляции VLAN mode, его мы и оставим.

Продолжим настройку VPLS.

Создадим и настроим VFI (наш виртуальный коммутатор):

Посмотрим, что есть в режиме конфигурации VFI:

‘encapsulation’ - команда, аналогичная ‘transport-mode’ из конфигурации pw-id:

Команда в данном режиме имеет более высокий приоритет, чем ‘transport-mode’ из режима конфигурации pw-id. По умолчанию используется режим “VLAN”.

Далее добавим наших пиров в VPLS-домен (точнее в наш виртуальный коммутатор):

Как вы могли обратить внимание, для виртуального коммутатора можно отключить расщепление горизонта (split horizon):

Но с этим нужно быть осторожнее, сейчас мы этого делать не будем.

Аналогично добавим и остальных пиров, конфигурация VFI получится следующая:

Осталось привязать xconnect к физическому интерфейсу:

Как и в случае с VPWS, в режиме конфигурации порта при указании xconnect мы можем указать: все ли пакеты будут отправлены в наш виртуальный коммутатор (ethernet mode), либо только с определенным тегом (vlan mode).

Проверяем, что у нас получилось:

Посмотрим, какую еще информацию можно посмотреть по VPLS:

Думаю, что здесь также все прозрачно понятно.

И уже привычная нам LFIB-таблица, но для VPLS.

Все три точки имеют связь друг с другом, значит наш виртуальный коммутатор работает корректно.

Наверняка вы заметили, что метки для разных сервисов начинают распределяться с определенных значений (чисел). Дело в том, что на коммутаторах SNR существует несколько диапазонов (блоков) меток. Если метки из одного блока заканчиваются, то начнут расходоваться метки из другого блока. Например, для разных сервисов по умолчанию уже распределены определенные диапазоны меток: публичные транспортные метки для базового MPLS (для LDP) имеют свой диапазон: от 640 до 1279. Сервисные метки для L3VPN находятся в диапазоне от 16 до 639, а сервисные метки для L2VPN (и VPLS, и VPWS) находятся в диапазоне от 1280 до 1879. И если, к примеру, из блока сервисных меток для L3VPN доступные для использования метки закончатся, то коммутатор задействует другой диапазон, условно от 1880 до 2479, если закончатся метки и из этого блока, то будет задействован следующий блок и т.д.

Заключение

В данной статье мы постарались подробно рассмотреть для чего же вообще в наши дни нужен MPLS, принцип его работы и реализацию на коммутаторах SNR. Материал получился очень объемным, и понятно, что все нюансы рассмотреть не удастся, но мы постарались донести информацию максимально полно и с пользой. В любом случае, если у вас появятся какие-то дополнительные вопросы, вы всегда сможете задать их любым удобным способом: на nag.support , на форуме , в телеграм. Характеристики всех моделей есть в даташитах, а описание команд и настройки оборудования можно найти здесь, здесь и здесь. На сайте shop.nag.ru вы также можете ознакомиться с любым ассортиментом из нашей продукции и даже задать вопрос по определенной модели, ну и, конечно, оставайтесь с нами и следите за новостями в нашем телеграм-канале SNR-SWITCH-NEWS, будет еще много интересного.
