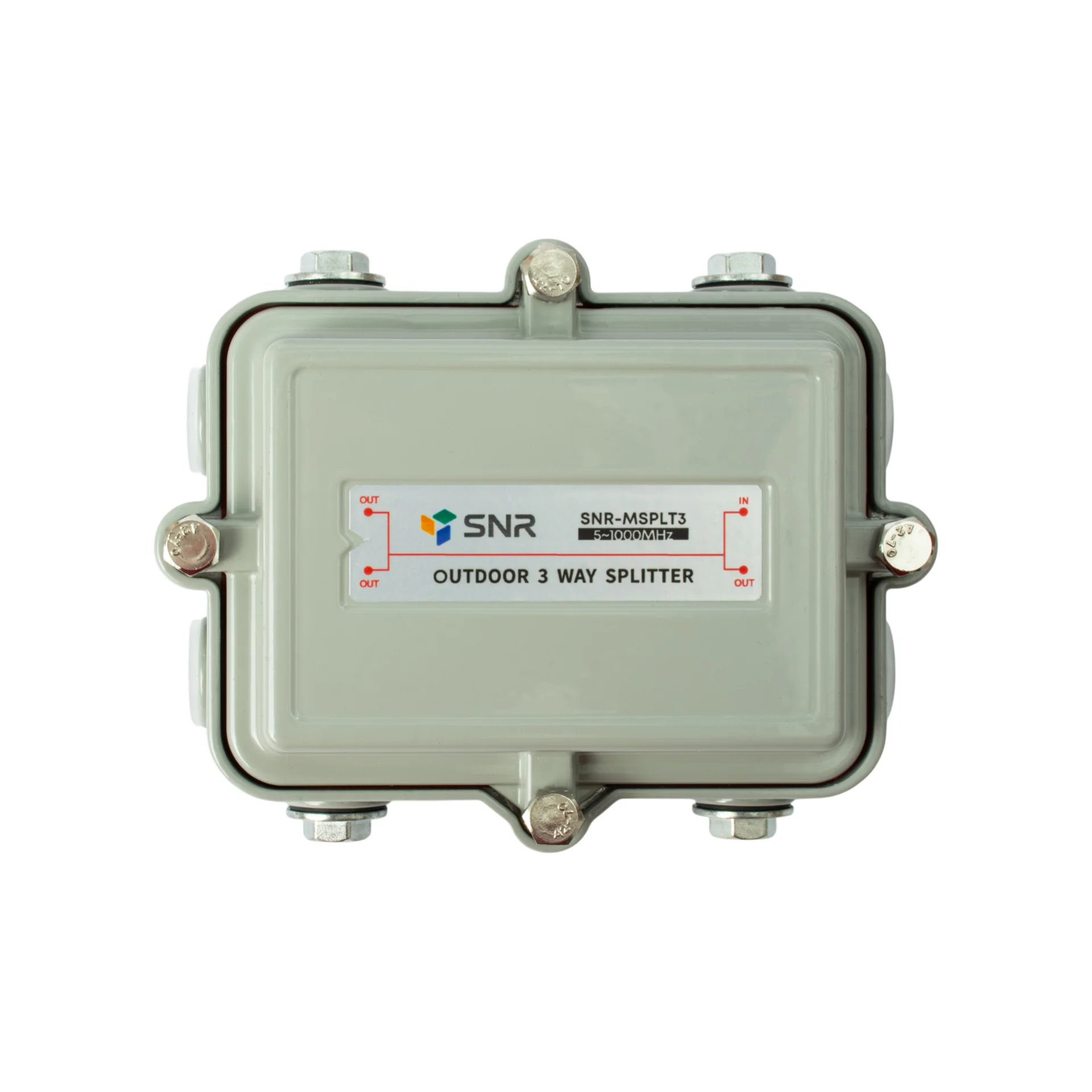

Магистральные делители SNR предназначены для разветвления телевизионного сигнала в диапазоне 5…1000 МГц на 2 (3) направления.
Делители выполнены в герметичном корпусе и предназначены для наружной установки. Самоцентрирующийся зажим позволяет осуществить надежное крепление при использовании в воздушных линиях и в вертикальных установках без необходимости покупки угловых переходов.

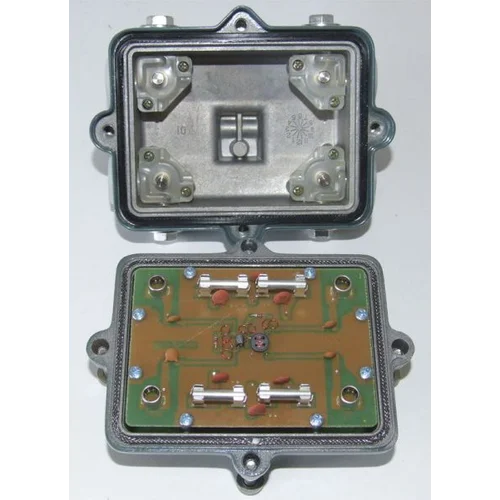

Полностью герметичные литые корпуса обеспечивают долговечность элементов и электромагнитную защиту. Магистральные разъемы 5/8" с оцинкованными поверхностями отлично защищены от коррозии и других вредных влияний среды. Разъемы рассчитаны на проход больших токов питания. Внутри корпуса находится пластмассовая крышка, защищающая электронную плату от случайных повреждений элементов.
Технические характеристики делителей на 2 и на 3:
| Параметр | Значение | ||
| Делитель на 2 | Делитель на 3 | ||
| Вносимые потери, dB | 5-65MHz | - 4.5 | - 7.5 |
| 65-550MHz | - 4.2 | - 6.8 | |
| 550-750MHz | - 4.9 | - 7.2 | |
|
750-1000MHz |
- 5.5 | - 7.9 | |
| Развязка, dB | 5-65MHz | - 20 | |
| 65-550MHz | - 22 | ||
| 550-750MHz | - 22 | ||
| 750-1000MHz | - 22 | ||
| Коэффициент отражения, dB | 5-65MHz | - 14 | |
| 65-550MHz | - 16 | ||
| 550-750MHz | - 14 | ||
| 750-1000MHz | - 14 | ||
| Экранировка, dB | - 100 | ||
| Отношение сигнал/шум | - 66 | ||
| Максимальный транзитный ток, A | 6, 10 | ||
| Дистанционное питание, V | 60 (50Hz) | ||
| Тип разъемов | 5/8" | ||
| Характеристики | |
|---|---|
| Тип делителя КТВ | Магистральный |
| Назначение | Магистральный |
| Затухание на выходе | 7 |
| Количество выходов | 3 |
