DMM-1000 - это популярная среди операторов телевизионная головная станция производства компании PBI (Китай). Её отличительная особенность - отсутствие внутренней шины обмена данными, то есть каждый установленный модуль работает независимо от других, получая от шасси только электропитание. Широкий выбор функциональных модулей позволяет реализовать любое решение по приёму, обработке и вещанию телевизионных сигналов в сетях кабельного телевидения.

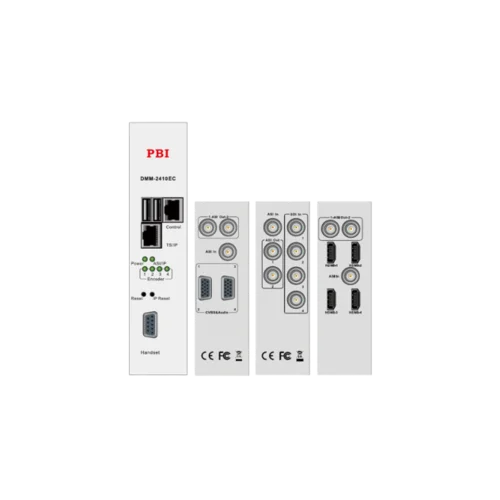

Модуль кодера/транскодера DMM-2410EC-C позволяет энкодировать либо транскодировать одну программу кодеком H.264 с разрешением изображения HD или SD либо кодеком MPEG-2 с разрешением изображения SD. Входной видеосигнал подаётся на вход CVBS, входной аудиосигнал - на разъём RCA через переходник DB-15. Энкодированный сигнал можно вывести через порты ASI и TSoIP. Устройство поддерживает редактирование таблиц SDT и NIT, а также может вложить выходной SPTS поток в поток MPTS, приходящий на входы ASI и TSoIP. Управление модулем осуществляется через порт Ethernet либо с помощью специального устройства управления.
Технические характеристики:
| Видео входы и компрессия | |
| Тип и количество разъёмов | 4 x CVBS + входы для аудио |
| Формат кодирования |
H.264/AVC BLP, MP, HP @ L4.0 MPEG-2 MP@ML |
| Битрейт видеокодирования | 0,6 ... 20 Мбит/с |
| Рекомендуемый битрейт выходного сигнала |
1080i(1920x1080) @ 25 Гц, 29.97 Гц: 1...13 Мбит/с 1080i(1440x1080) @ 25 Гц, 29.97 Гц: 5...24 Мбит/с 720p(1280x720) @ 50 Гц, 59.94 Гц: 1...13 Мбит/с 480i(720x480) @ 29.97 Гц: 0,6...10 Мбит/с 576i(720x576) @ 25 Гц: 0,6...10 Мбит/с |
| Аудио компрессия | |
| Формат кодирования |
MPEG1 Layer II MPEG-2/4 AAC-LC/HE-AAC(V1, V2) |
| Скорость аудиокодирования | 48 кГц |
| Скорость аудио потока | 64 ... 256 кбит/с |
| ASI вход | |
| ASI | 1 х BNC, 75 Ом |
| Максимальная скорость данных на входе | 100 Мбит/с |
| Длина пакета | 188/204 байт |
| Уровень сигнала | 800 мВ ± 10% |
| Возвратные потери | >15 дБ |
| ASI выход | |
| ASI | 2 x BNC, 75 Ом |
| Скорость данных на выходе | 120 Мбит/с |
| Длина пакета | 188/204 байт |
| Уровень сигнала | 800 мВ ± 10% |
| TS over IP порт | |
| Ethernet коннектор | 1 х RJ45, 10/100/1000M |
| Максимальная скорость потока данных | 80 Мбит/с полный дуплекс или 200 Мбит/с только на IP вход или IP выход |
| Протокол | UDP, RTP, ICMP, ARP, IGMPv2 |
| Вход/выход | Unicast или Multicast |
| Управление | |
| Протокол | SNMP, Web интерфейс. |
| Ethernet коннектор | 1 х RJ45, 10/100M для NMS, Web и обновления ПО |
| D-Sub | 15-pin D-Sub коннектор для программатора |
| Характеристики | |
|---|---|
| Серия устройств | DMM-1100 |
