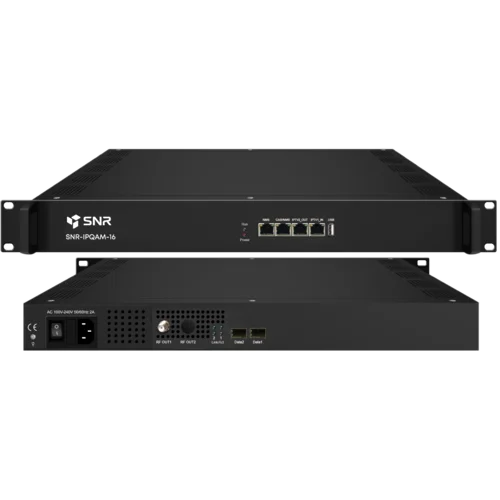

16 канальный DVB-C Модулятор SNR IPQAM-16

Нет отзывов
SNR
Артикул:SNR-IPQAM-16
Код товара: 36036
SNR

16 несущих QAM, диапазон 50 - 960 МГц, 1 RF выход, 2 х GbE порта, RG-45

Ваша цена (за шт): 24 512 134 сум
Параметры заказа:
Описание

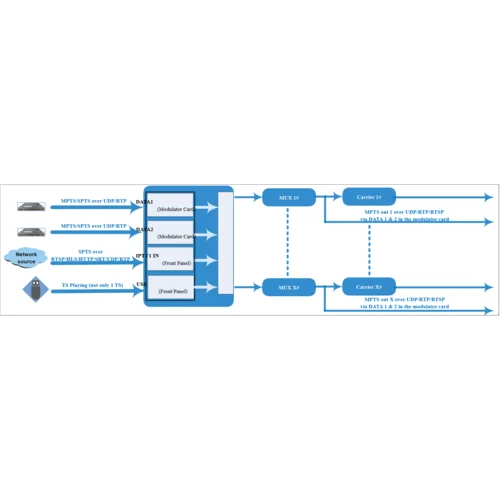

SNR-IPQAM-16 - это IP-мультиплексор, скремблер и QAM-модулятор в одном устройстве. Благодаря встроенному модулю ремультиплексора может производить мультиплексирование входных IP потоков в 16 выходных потоков DVB-C в режиме реального времени. SNR-IPQAM-16 также поддерживает вещание смультиплексированных потоков на IP-порт и выходы QAM одновременно, скремблирование, редактирование данных PSI/SI и расстановку несущих в смежных и несмежных частотах. SNR-IPQAM-16 можно использовать в сетях КТВ операторов, для обеспечения сервиса VoD, сегментах SOHO, HoReCa и т. д.

Основные характеристики:

  • Шасси 1RU;
  • До 16 несущих QAM на ВЧ выходе, диапазон выходных частот 50-960 МГц, шаг 1 кГц;
  • Соответствует стандартам DVB-C (EN300 429), ITU-T J.83A/B/C и GB / T170;
  • Диапазон символьной скорости: 3000...6952 кСимв/сек;
  • Поддержка 5 форматов QAM: 16QAM, 32QAM, 64QAM, 128QAM и 256QAM;
  • Два входных Ethernet порта, резервирование 1+1;

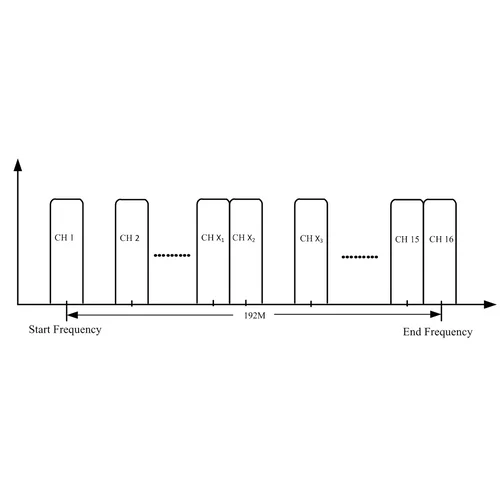

  • Гибкие режимы смежных и несмежных несущих;
  • Поддерживает интеллектуальное удаление пустых пакетов и автозаполнение потока;
  • Поддержка добавления таблиц NIT, CAT, SDT, BAT;
  • Поддержка мониторинг битрейта получаемых потоков в режиме реального времени;
  • Поддержка фильтрации PID, ремапинг и обновление таблиц PSI/SI;
  • Поддержка приема потока передачи данных UDP;
  • Поддержка multicast и unicast адресации;
  • Поддержка приема потоков в режимах SPTS/MPTS/DATA;
  • Поддержка коррекции PCR, PCR-джиттера на выходе менее 200 нс.

Примечание: SFP порты не активны.

Общие Шасси 1RU
Размеры 284 х 444 х 44 мм
Вес 5,6 кг
Электропитание Блок питания 100...240 VAC, 50/60 Гц
Макс.  энергопотребление 300 Вт @ 220 В

Требования к
окружающей среде

Рабочая температура 0°C...40°C
Температура хранения -20°C...75°C
Влажность 0...95%
Управление ETH 100/1000BaseT, RJ-45
Тип Web интерфейс в браузере
Поддерживаемые браузеры Firefox, IE9.0 и выше
SNMP SNMP v1-3
Вход Сервис VOD  Протокол NGOD D6
Порты 2 транспортных порта
Интерфейсы 1000Base-T, RJ-45
Мксимальный битрейт на каждый порт 900 Мбит/с
Анти-джиттер 500 мс
Формат данных Только протокол UDP (1-7 пакетов TS размером 188/204 байт)
Поддержка MPTS, SPTS и DATA
IP unicast и multicast
Выход Порты 1 ВЧ
Тип интерфейса F-тип (female)
Количество QAM несущих 16
Формат модуляции 16QAM / 32QAM / 64QAM / 128QAM / 256QAM, ITU-T J.83 Annex-A/B/C
Частотный диапазон 50...1000МГц
Символьная скорость 3000...6952 кСимв/сек
Выходной уровень 85...120 дБмкВ, шаг 1 дБ
Качественные показатели MER > 41дБ, CNR > 43дБ
Обработка данных Анализ PSI  Поддержка до 32 PMT в MPTS, каждая PMT таблица - дo 8 PID
Режим мультиплексирования  Поддержка ремапинга PID в 32 QAM  потока
Поддержка добавления данных SI
Коррекция PCR  PCR джиттер на выходе менее 200 нс
Характеристики
Характеристики
Шасси1U
RF-выход
Формат модуляции16QAM, 32QAM, 64QAM, 128QAM, 256QAM
Количество несущих16
Выходной уровень, дБмкВ85 - 120, шаг 1 дБ
Стандарты ТВ-вещанияDVB-C
Рабочий диапазон частот, МГц50-960
Входные характеристики
IP-интерфейсы2 х 1000Base-T, RJ45
Максимальный битрейт на порт, Мбит/с900
TSoverIP
Поддерживаемые протоколыUDP
Общие характеристики
Система телевещанияЦифровая
Тип оборудованияМодулятор
Отзывы о товаре
Пока нет ни одного отзыва
0
Вопросы о товаре4
Лымар Андрей Владимирович
03.04.2024, 05:23
Добрый день, прошу отправить мануал (инструкцию) по настройке и эксплуатации данного оборудования на почту tv_365@mail.ru
NAG
03.04.2024, 05:25
Добрый день, для запроса документации можете обратиться к нам на портал технической поддержки nag.support

Пользователь
19.10.2023, 09:50
Добрый день, прошу отправить мануал (инструкцию) по настройке и эксплуатации данного оборудования rogay.den@mail.ru
NAG
19.10.2023, 12:45
Добрый день, для получения технической поддержки просим обратиться nag.support. Спасибо

Пользователь
26.06.2023, 08:16
Добрый день! Посоветуйте, как организовать на этом девайсе EPG?
NAG
26.06.2023, 08:18
Добрый день, для организации сервиса EPG вы можете воспользоваться любым сторонним генератором, а на самом модуляторе мультиплексировать EITPID. Более детальную консультацию можно получить на nag.support

Doliner Dmitriy
19.05.2023, 08:07
Коллеги, добрый день! Не нашел инструкцию по настройке. Направьте, пожалуйста, на почту dmitry.doliner@yandex.ru
NAG
19.05.2023, 08:53
Мануал отправлен на указанный почтовый адрес. Также рекомендую пользоваться ресурсом https://www.nag.support/ для получения технической поддержки на приобретенное оборудование.
