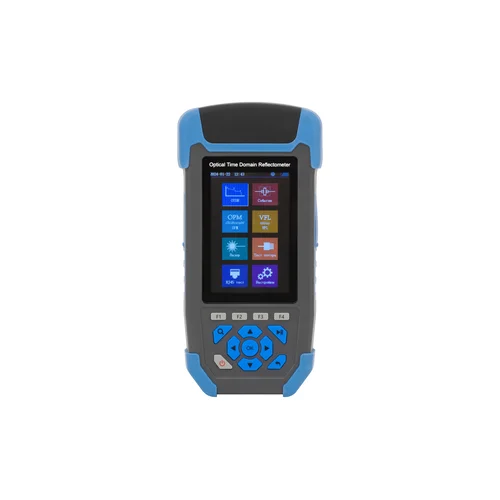

Оптический рефлектометр SNR-OTDR-01F - компактный прибор, используемый для определения характеристик оптических волокон. Он определяет местонахождение дефектов и повреждений, измеряет уровень потерь сигнала в любой точке оптического волокна. Все, что нужно для работы с оптическим рефлектометром - это доступ к одному концу волокна. Благодаря встроенному фильтру прибор может производить измерение на активной линии, без необходимости ее отключения.

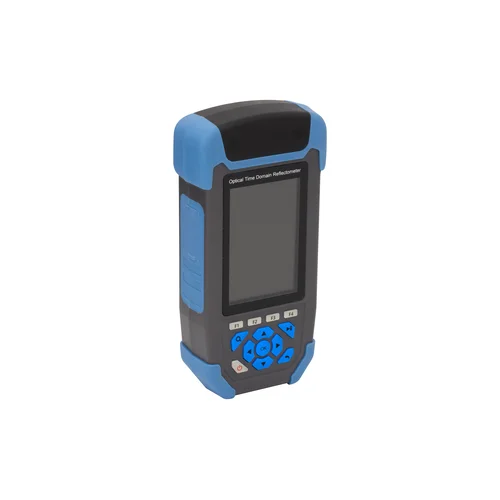

Рефлектометр выполнен в компактном, легком и прочном корпусе защищенный от пыли, влаги и ударов, обеспечивает высокую надежность эксплуатации в полевых условиях.

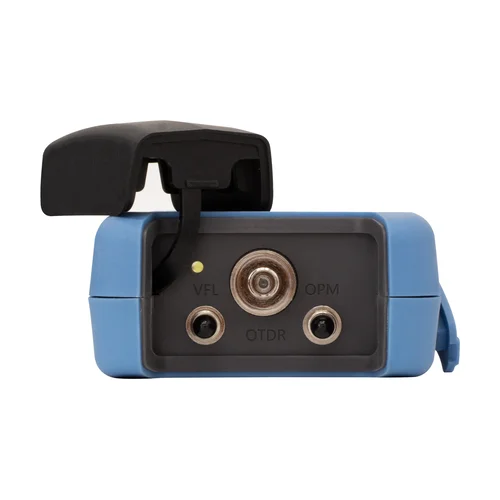

В рефлектометр также встроен измеритель оптической мощности (OPM), источник видимого света (VFL), источник оптического излучения (OLS), тестер СКС.
Основные особенности:
- измерение на активном волокне;
- высокая точность измерений;
- рабочая длина волны 1625 нм;
- динамический диапазон 24 дБ;
- встроенный измеритель оптической мощности;
- встроенный источник видимого света 650 нм;
- встроенный источник оптического излучения;
- более 8 часов автономной работы от встроенной Li-Ion батареи;
- возможность подключения к ПК;
- компактный и легкий;
- надежность, защищенность и неприхотливость.
| Технические характеристики | |
|---|---|
| Тип оборудования | Рефлектометр |
| Тип разъема | Сменный FC/UPC, SC/UPC |
| Тип волокна | SM |
| Длина волны, нм | 1625 |
| Динамический диапазон, дБ | 24 |
| Диапазоны измеряемых расстояний, км | 0,1; 0,5; 1; 2; 5; 10; 20; 40; 60; 90 |
| Длительность импульса, нс | 5; 10; 20; 50; 100; 200; 500; 1000; 5000; 10000 |
| Мертвая зона по затуханию, м | 8 |
| Мертвая зона по событию, м | 2,5 |
| Дисплей | 3,5" цветной |
| Время работы | до 10 часов |
| Язык интерфейса | Русский; Английский |
| Характеристики | |
| Измерение активного волокна | Да |
| Возможность оформления сертификата поверки | Нет |
| Массогабаритные характеристики | |
| Габаритные размеры, мм | 173x82x37 |
| ВЕС, КГ | 0,340 |
| Источник видимого излучения (VFL) | |
| Длина волны (VFL), нм | 650 |
| Тип разъема (VFL) | 2,5 мм универсальный (SC, FC, ST) |
| Мощность излучения VFL, мВт | 10 |
| Измеритель оптической мощности (PM) | |
| Длина волны (PM), нм | 850, 1300, 1310, 1490, 1550, 1625, 1650 |
| Тип разъема (PM) | 2,5 мм универсальный (SC, FC, ST) |
| Диапазон измерений, дБм | -50…+26 |
| Стабилизированный источник излучения (SLS) | |
| Длина волны (SLS) | 1625 |
| Тип разъема (SLS) | Сменный FC, SC |
| Выходная мощность (SLS), дБм | -5±2 |
| Условия эксплуатации | |
| Влажность | 0...95% (без конденсата) |
| Температура хранения, °C | от -40 до 70 |
| Температура эксплуатации, °C | от -10 до 50 |
| Комплект поставки | |
| Комплект поставки | Рефлектометр - 1 шт; Транспортировочная сумка - 1 шт; Переходной адаптер FC-UPC - 1 шт; Переходной адаптер SC-UPC - 1 шт; Комплект для чистки разъемов - 1 ком; Кабель Micro USB - 1 шт; Адаптер питания - 1шт; Инструкция по эксплуатации - 1шт; Сертификат калибровки - 1 шт. |
