Описание

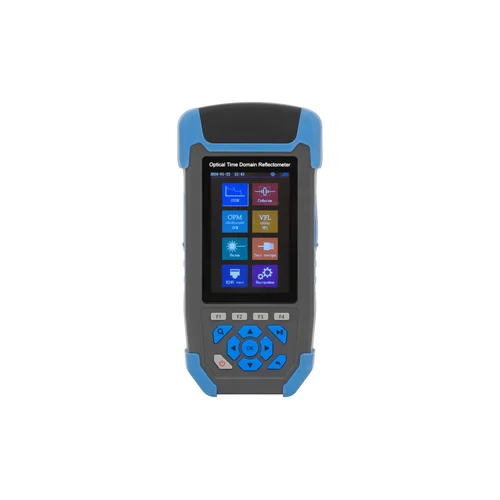

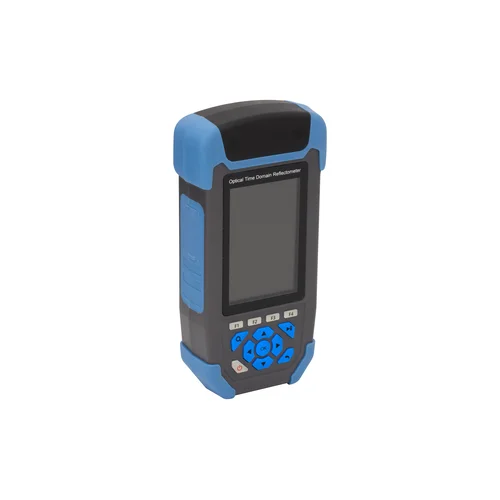

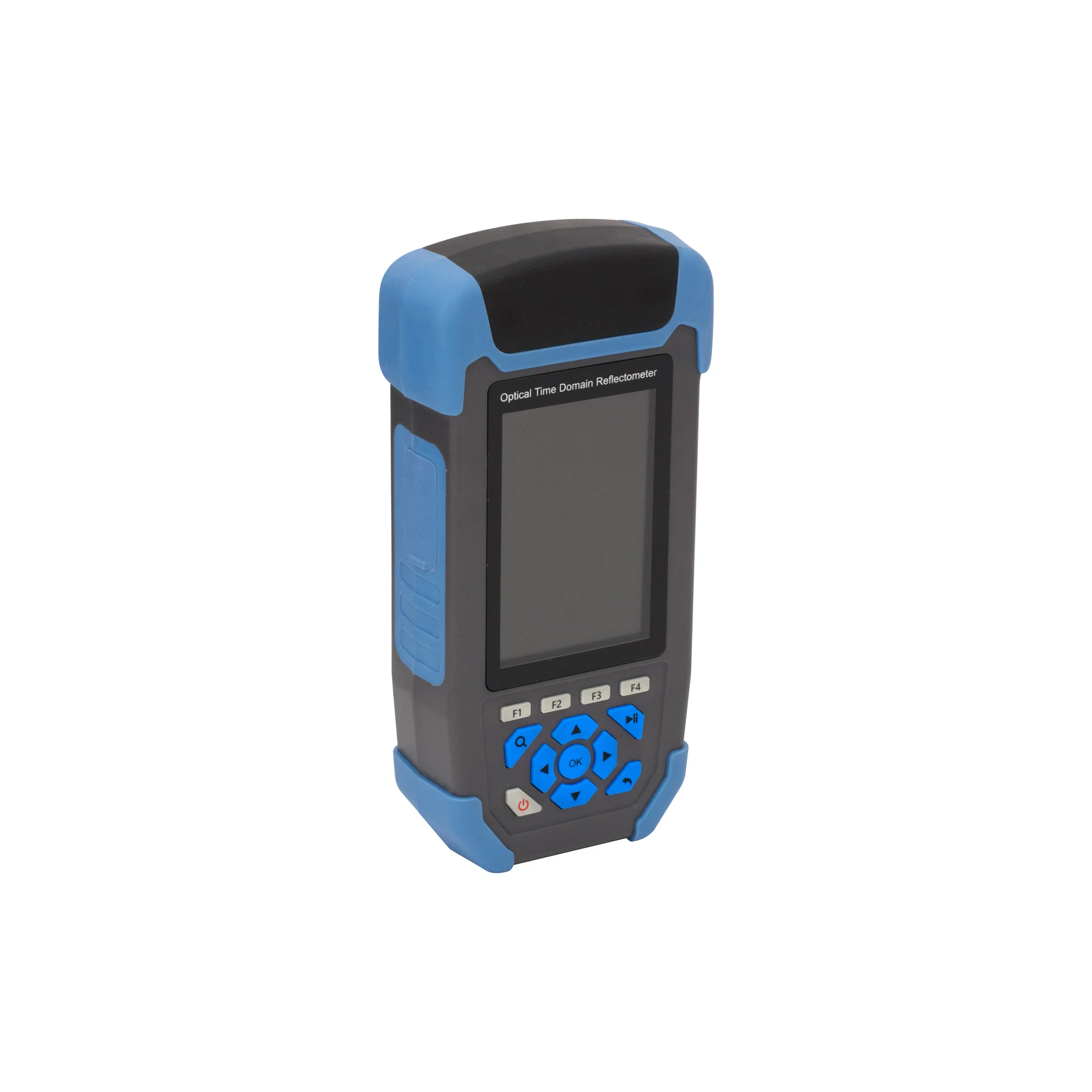

Оптический рефлектометр SNR-OTDR-01N - компактный прибор, используемый для определения характеристик оптических волокон. Он определяет местонахождение дефектов и повреждений, измеряет уровень потерь сигнала в любой точке оптического волокна. Все, что нужно для работы с оптическим рефлектометром - это доступ к одному концу волокна.
Рефлектометр выполнен в компактном, легком и прочном корпусе защищенный от пыли, влаги и ударов, обеспечивает высокую надежность эксплуатации в полевых условиях.

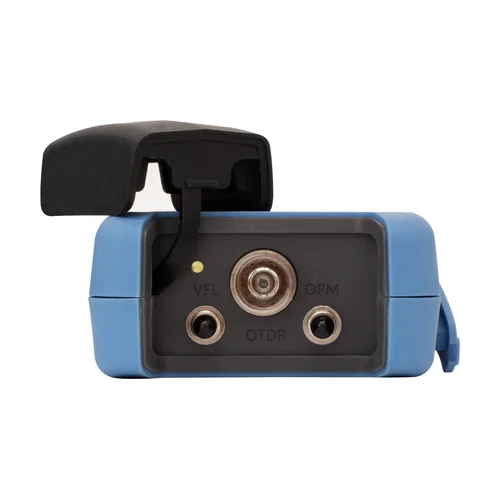

В рефлектометр также встроен измеритель оптической мощности (OPM), источник видимого света (VFL), источник оптического излучения (OLS).
Основные особенности:
- высокая точность измерений;
- две рабочие длины волны 1310/1550 нм;
- динамический диапазон 24/22 дБ;
- встроенный измеритель оптической мощности;
- встроенный источник видимого света 650 нм;
- встроенный источник оптического излучения;
- более 8 часов автономной работы от встроенной Li-Ion батареи;
- возможность подключения к ПК;
- компактный и легкий;
- надежность, защищенность и неприхотливость.
Характеристики
| Общие | |
|---|---|
| Возможность оформления сертификата поверки | Нет |
| Технические характеристики | |
| Тип оборудования | Рефлектометр |
| Тип разъема | Сменный FC/UPC, SC/UPC, LC/UPC |
| Тип волокна | SM |
| Длина волны, нм | 1310/1550 |
| Динамический диапазон, дБ | 24/22 |
| Диапазоны измеряемых расстояний, км | 0.1; 0.5; 1; 2; 5; 10; 20; 40; 60; 90 |
| Длительность импульса, нс | 5; 10; 20; 50; 100; 200; 500; 1000; 5000; 10000 |
| Мертвая зона по затуханию, м | 8 |
| Мертвая зона по событию, м | 3 |
| Дисплей | 3.5" цветной |
| Интерфейсы | Micro USB |
| Источник питания | Li-Ion аккумулятор 4000 мАч / 3.7 В |
| Время работы | до 10 часов |
| Язык интерфейса | Русский; Английский |
| Массогабаритные характеристики | |
| Габаритные размеры,мм | 173x82x37 |
| ВЕС, КГ | 0.340 |
| Источник видимого излучения (VFL) | |
| Длина волны (VFL), нм | 650 |
| Тип разъема (VFL) | 2.5 мм универсальный (SC, FC, ST) |
| Мощность излучения VFL, мВт | 10 |
| Измеритель оптической мощности (PM) | |
| Длина волны (PM), нм | 850, 1300, 1310, 1490, 1550, 1625, 1650 |
| Тип разъема (PM) | 2.5 мм универсальный (SC, FC, ST) |
| Диапазон измерений, дБм | -50…+26 |
| Стабилизированный источник излучения (SLS) | |
| Длина волны (SLS) | 1310/1550 |
| Тип разъема (SLS) | Сменный FC/UPC, SC/UPC, LC/UPC |
| Выходная мощность (SLS), дБм | -5±2 |
| Модуляция | CW 270 Гц 1 кГц 2 кГц |
| Условия эксплуатации | |
| Влажность | 0...95% (без конденсата) |
| Температура хранения, °C | от -40 до 70 |
| Температура эксплуатации, °C | от -10 до 50 |
| Комплект поставки | |
| Комплект поставки | Рефлектометр - 1шт; Транспортировочная сумка - 1шт; Адаптер FC, порт OTDR - 1шт; Адаптер SC, порт OTDR - 1шт; Адаптер LC, порт OTDR - 1шт; Пробник для поиска витопарного кабеля в пучке- 1шт; Ответная часть линейного тестера для определениясхемыразводки проводников - 1шт; Палочки очистительные для оптических разъёмов - 1уп; Кабель micro USB - 1шт; Адаптер питания - 1шт; Инструкция по эксплуатации - 1шт. |
Документация и ПО
Документация, руководства и инструкции
Разрешительная документация
Сопутствующие товары
Отзывы о товаре
Пока нет ни одного отзыва
Вопросы о товаре
306.03.2025, 16:46
Нам необходим рефлектометр с поверкой. Данный рефлектометр пройдет поверку?
07.03.2025, 04:57
Здравствуйте.
Модель SNR-OTDR-01N не внесена в гесреестр средств измерений, сертификат поверки не оформить.
В госреестр внесены модели:
SNR-OTDR-01
SNR-OTDR-01M
SNR-OTDR-02 .. 12
SNR-OTDR-02F .. 12F
Для поиска подходящего оборудования можно использовать фильтр на сайте в разделе оптические рефлектометры - "Возможность оформления сертификата поверки"
14.01.2025, 03:30
Добрый день ! приобрели прибор SNR-OTDR-01N с помощью какой программы просматривать рефлектограммы, в формате SOR ? необходима ссылка
14.01.2025, 03:42
Добрый день.
Просматривать рефлектограммы можно любым программным обеспечением предназначенным для чтения SOR файлов.
Комплектное ПО по ссылке https://data.nag.wiki/SNR%20OTDR/SNR-OTDR-01N%28F%2CP%2CH%29/
13.09.2024, 05:35
А также подскажите
Рефлектограммы на данном приборе сохраняются в формате sor.?
13.09.2024, 08:23
Добрый день.
Интерфейс на Русском языке присутствует.
Рефлектограммы в формате *SOR. Копирование файлов на ПК через USB или съемную microSD
