Описание

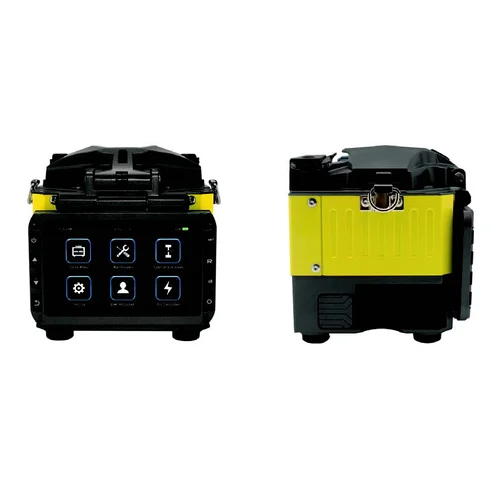

Автоматический сварочный аппарат Mini-3S+ - это современное оборудование корейской компании FiberFox, предназначен для сварного соединения оптических одномодовых и многомодовых волокон. Прибор оснащен механизмом сведения волокон по технологии DAA (Digitalized Active Alignment), системой точного мониторинга потерь и режимом автоматической калибровки дуги.
Основные особенности

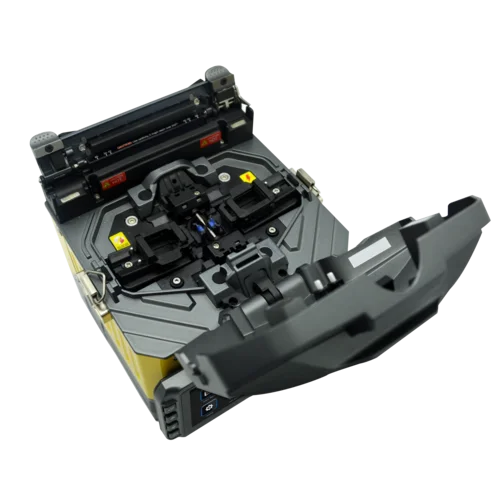

- активные V-образные канавки;

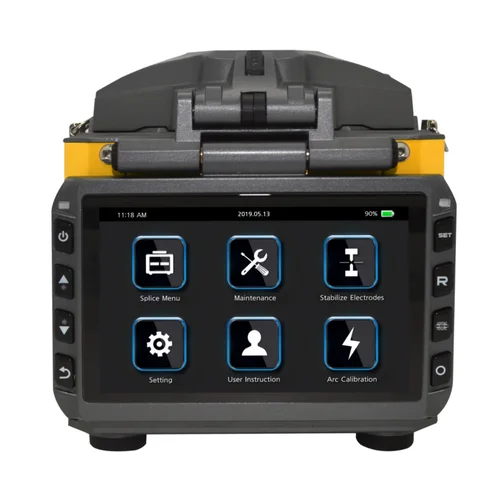

- цветной LCD дисплей 4,3" позволяет визуально контролировать все этапы сварки оптических волокон;
- быстрое время сварки - 6 сек (Quick mode) и термоусадки – 10 сек;
- длительная автономная работа от Li-Ion батареи – до 200 циклов «сварка+термоусадка»;
- калибровкой дуги в режиме реального времени;

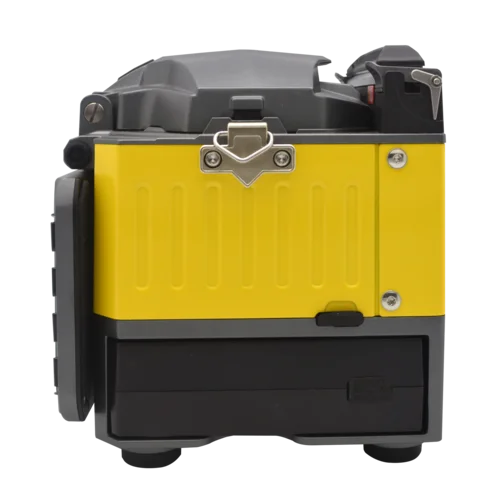

- ударопрочный, влаго и пылезащищенный корпус;
- ресурс электродов – до 5500 сварок;
- вес аппарата всего 1,42 кг (без батареи);
- малые габаритные размеры.
Характеристики
| Технические характеристики | |
|---|---|
| Технология выравнивания волокна | По оболочке |
| Типы свариваемых волокон | SM (ITU-TG.652, G.657) MM (ITU-TG.651) DS (ITU-TG.653) NZDS (ITU-TG.655) G.657A G.657B |
| Диаметр свариваемых волокон, мкм | от 80 до 150 |
| Диаметр наружного покрытия свариваемых волокон, мм | от 0.25 до 3, дроп-кабель 3х2 |
| Средние потери на сварном соединение, дБ | 0.03 (SM) 0.02 (MM) 0.05 (DS/NZDS) |
| Оценка потерь | Автоматическая |
| Время сварки, сек | 10 SM, 7 (Quick mode) |
| Время термоусадки, сек | 10 |
| Количество циклов сварки | 200 |
| Длина гильз КДЗС, мм | 20, 40, 45, 60 мм; SOC (Splice-On Connector) |
| Тест на растяжение, Н | 1.96~2.25 |
| Ресурс электродов | до 5500 |
| Источник питания | Li-ion 11.1В 5200мАч; AC 100-240В DC 12.6В 1.8А |
| Дисплей | 4.3″ сенсорный цветной LCD |
| Видеосистема | 2 CCD камеры |
| Увеличение изображения | 320х при раздельном и 160x присовместном просмотре по осям X и Y |
| Интерфейсы | Mini USB |
| Количество моторов | 4 |
| Язык интерфейса | Русский; Английский |
| Массогабаритные характеристики | |
| Габаритные размеры, мм | 122х124х138 (аппарат) 455x212x286 (кейс) |
| ВЕС, КГ | 1.42 (без АКБ) 1.8 (с АКБ) |
| Условия эксплуатации | |
| Скорость ветра | Не более 15 м/с |
| Влажность | 0...95% (без конденсата) |
| Температура хранения, °C | от -20 до 60 |
| Температура эксплуатации, °C | от -10 до 50 |
| Комплект поставки | |

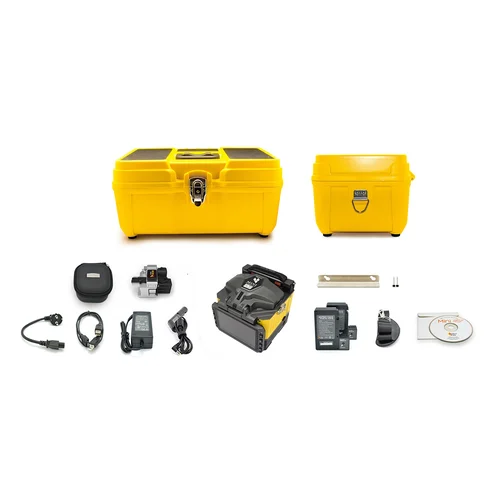

| Комплект поставки | Сварочный аппарат Mini-4S+, 1 шт; Скалыватель Mini 50GB+ (в транспортировочном кейсе и двумяключамидляобслуживания) - 1 шт; Стриппер 3мм, 0.9мм, 0.25мм - 1 шт; Сетевой шнур - 1 шт; Зарядное устройство - 1 шт; Аккумуляторная батарея - 2 шт; Автомобильное зарядное устройство - 1 шт; Запасные электроды - 1 пара; Лоток для охлаждения КДЗС - 1 шт; Ремень для переноски - 1 шт; Универсальный прижим для SOC - 1 шт; Прижим к печке для SOC - 1 шт; CD - диск - 1 шт; Инструкция по эксплуатации - 1 шт; USB кабель - 1 шт; mini HDMI USB кабель - 1 шт; Жесткий кейс для переноски - 1шт. |
Документация и ПО
Паспорт
Руководство по эксплуатации
Аналоги
| Наименование товара | Артикул | Цена | Доступно / всего | |
|---|---|---|---|---|
| Mini-3S+ KIT 50 | Под заказ | |||
| Mini-3S KIT 50 | 34 250 027 сум | В наличии: 2 шт |
