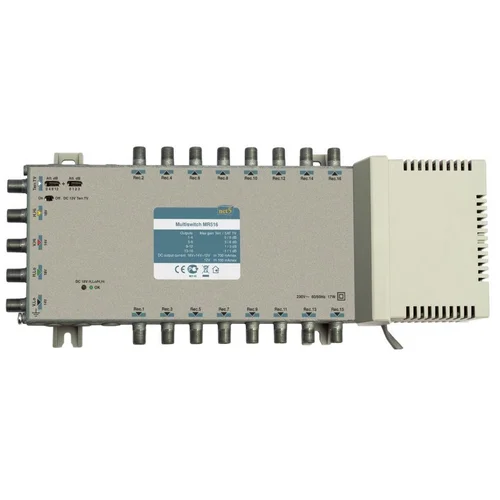

Мультисвич MR516 предназначен для распределительных сетей сигналов 4-ех спутниковых поляризаций и наземного ТВ по схеме “звезда”
Он способен обеспечить незаисимый доступ до16 абонентам к современному цифровому телевидению. Он обеспечивает возможность ловить сигнал одной спутниковой антенны и передавать его шестнадцати независимым абонентам по схеме "Звезда". Для обеспечения такой функции в мультисвитче установлено пять входных разъемов. Первые четыре принимают сигнал в горизонтальной и вертикальной поляризации, с частотой верхнего и нижнего диапазона. Еще один разъем предусматривает подключение антенны наземного телевещания. Мультисвичи имеют встроенный источник питания для питания LNB конвертеров, антенных усилителей и других компонентов распределительной системы.
Основные преимущества:
- дискретный регулятор усиления 16 позиций для наземного ТВ
- встроенный источник для дистанционного питания
- возможность питания предусилителей через вход наземного ТВ
- литой корпус
| Тип | MR508 | MR512 | MR516 | ||
| Число выходов | 8 | 12 | 16 | ||
| Диапазон частот | SAT ПЧ | 950-2400 МГц | |||
| Эфирное ТВ | 47-862 МГц | ||||
| Коэффициент усиления (фиксированная пре-коррекция АЧХ) |
SAT ПЧ | выходы 1-4 | 0 … 8 дБ | ||
| выходы 5-8 | -1 … 6дБ | ||||
| выходы 9-12 | - | -2 … 3 дБ | |||
| выходы 13-16 | - | -3 ... 1 дБ | |||
| Эфирное ТВ | выходы 1-4 | -1 … 5 дБ | |||
| выходы 5-8 | -2 … 3 дБ | ||||
| выходы 9-12 | - | -3 … 1 дБ | |||
| выходы 13-16 | - | -4 … -1 дБ | |||
| Регулировка усиления Тегг. TV | 15 дБ с шагом 1 дБ | ||||
| Выходной уровень для SАТ IF (IМD3=35 дБ)* | 96 дБмкВ | ||||
| Выходной уровень для Тегг. TV (IМD3=60дБ)* | выходы 1-4 | 88 дБмкВ | 88 дБмкВ | 88 дБмкВ | |
| выходы 5-8 | 86 дБмкВ | 86 дБмкВ | 86 дБмкВ | ||
| выходы 9-12 | - | 84 дБмкВ | 84 дБмкВ | ||
| выходы 13-16 | - | - | 82 дБмкВ | ||
| Развязка по входам спутникового ТВ | ≥ 30 дБ | ||||
| Развязка между выходами | SAT ПЧ | ≥ 30 дБ | |||
| Эфирное ТВ | ≥ 35 дБ | ||||
| Подавление | Эфир / SAT | ≥ 30 дБ | |||
| SAT / Эфир | ≥ 40 дБ | ||||
| Напряжение питания через РЧ входы | H, Lo and H, Hi - 18 V; V,Lo and V,Hi - 14 V; Terr. TV - 12 V |
||||
| Ток питания через РЧ входы | +18 В & +14В & +12В | ≤ 0.7 А | |||
| +14 В & +12В | ≤ 0.5 А | ||||
| +12 В | ≤ 100 мА | ||||
| Потребление тока от приемника | < 65 мА | ||||
| Управляющие сигналы | 14/18 V, 0/22 kHz | ||||
| Предельные значения напряжения питания, потребляемая мощность** |
198-250В 50/60Гц 2Вт | ||||
| Диапазон рабочих температур | -20° … +50°С | ||||
| Габариты, мм/Вес (в упаковке) | 253x135x52 0.8 кг |
293x135x52 0.9 кг |
333x135x52 1.1 кг |
||
* 2 равнозначные несущие
** без внешней нагрузки по ПТ; с максимальной нагрузкой 17 W
| Общие | |
|---|---|
| Диапазон частот SAT IF, МГц | 950-2400 |
| Диапазон частот Terr. TV, МГц | 47-862 |
| Напряжение питания через РЧ входы, В | H,Lo и H/Hi - 18 V; V,Lo и V/Hi - 14 V; Terr. TV - 12 V |
| Потребление тока от приемника, мА | < 65 |
| Управляющие сигналы | 14/18 V, 0/22 kHz |
| Регулировка усиления Terr. TV, дБ | 15 dB с шагом 1 dB |
| Выходной уровень для SAT IF, дБмкВ | 96 (IMD3=35 дБ, 2 равнозначные несущие) |
| Развязка по входам спутникового ТВ, дБ | ≥ 30 |
| Технические характеристики | |
| Количество антенных входов | 5 |
| Количество абонентских выходов | 16 |
| Тип питания | от сети 220 В |
| Общие характеристики | |
| ВЕС, КГ | 1,1 |
| Габариты, мм | 333x135x52 |
| Потребляемая мощность, Вт | 2 ( без внешней нагрузки по ПТ; с максимальной нагрузкой 17 W) |
