Описание
L3 агрегация 10GE SFP+ по цене L2!
Модульные блоки питания B26Q-PSU-AC в комплект поставки не входят.

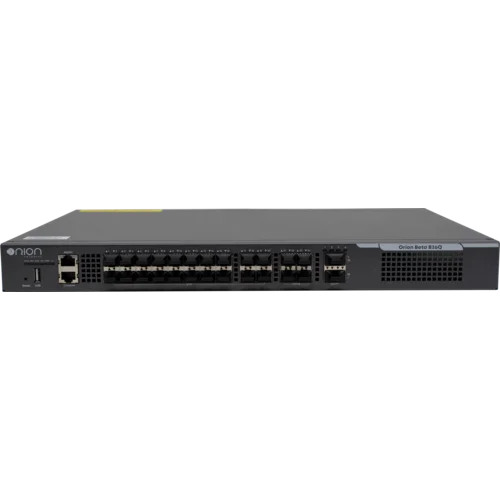

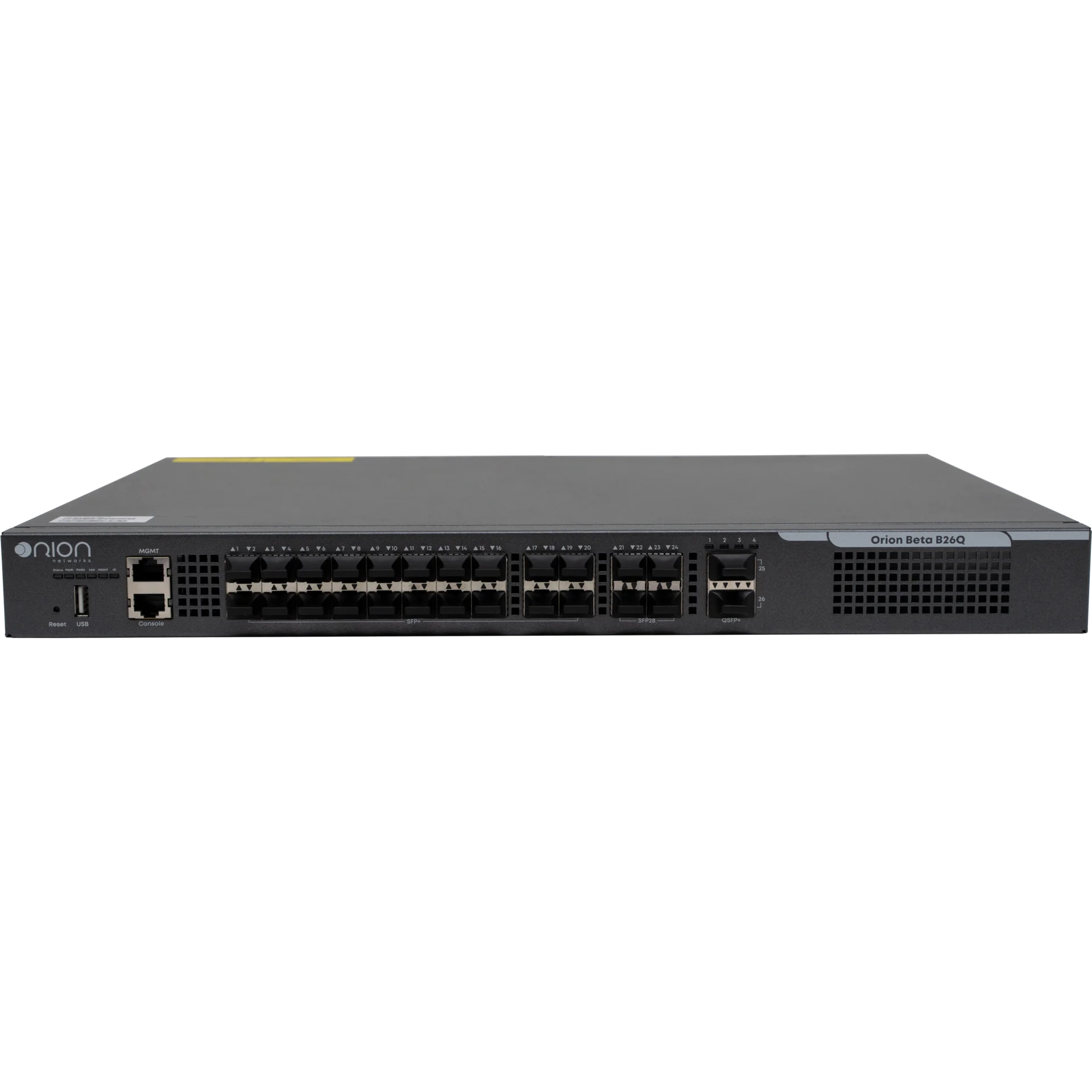

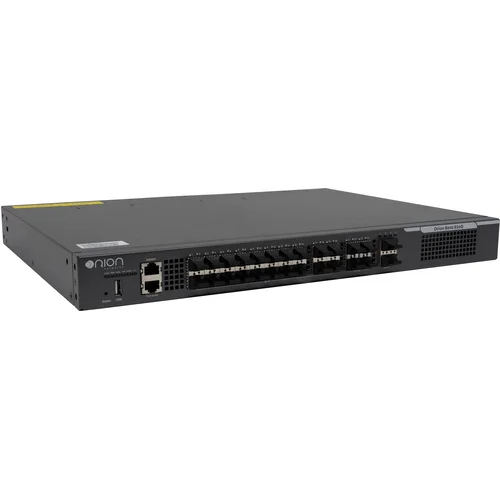

Коммутатор Orion Beta B26Q - новое поколение L3-коммутаторов Orion уровня агрегации. Уникальная комбинация интерфейсов - 20 портов 10GBase-X (SFP+), 4 порта 10/25GBASE-X (SFP28) и 2 порта 40GBase-X (QSFP+) позволяет использовать оборудование для решения самого широкого спектра задач. Высокая производительность, надежность и отказоустойчивость делает коммутатор Orion Beta B26Q отличным решением для использования на уровне агрегации, ядра нагруженной сети или установки в ЦОД.
Коммутатор является практически полным аналогом популярных моделей коммутаторов SNR - SNR-S2990X-24FQ и SNR-S300X-24FQ, но обладает рядом преимуществ:
- Наличие стекирования High Availability, что позволяет организовать резервирование без прерывания связи, например, при подключении серверов в ЦОД;
- Блоки питания Hot Swap, позволяющие организовать резервирование электропитания и менять блоки без прерывания связи;
- Поддержка L3-функционала, включая IS-IS;
- Наличие нескольких портов 4x 10/25GBASE-X (SFP28) для подключения устройств на скорости 25Gbps.
Кроме того, данная также имеет Cisco-like CLI, что позволяет инженерам плавно и беспроблемно перейти на использование данной модели.
Более подробно с характеристиками вы можете ознакомиться в техническом описании, и, при необходимости, организовать тестирование новой модели совместно с нашими инженерами.
Основные особенности:
- 40GBase-X (QSFP+) Uplink-порты;
- 4x 10/25GBASE-X (SFP28) порта;
- 2x Hot Swap блока питания (в комплект поставки не входят);
- Cisco-like CLI;
- Поддержка протоколов маршрутизации Static routing, RIP, RIPng, OSPFv2, OSPFv3, IS-ISv4, IS-ISv6, BGP4, BGP4+ECMP;
- Поддержка стекирования VSU (High Availability).
Характеристики
| Тип коммутатора | |
|---|---|
| Тип коммутатора | Управляемый L3 |
| Интерфейсы | |
| Тип основных портов | 10GigabitEthernet SFP+ |
| Интерфейсы 10GBase-X SFP+ | 20 |
| Интерфейсы 25GBase-X | 4 |
| Интерфейсы 40GBase-X | 2 |
| Интерфейсы для стекирования | 40GBASE-X QSFP+ |
| Консольный порт | RJ-45 |
| Management порт | 10/100/1000BaseT |
| Количество основных портов | 20 |
| Тип Uplink портов | 40GigabitEthernet QSFP+ |
| Питание | |
| Напряжение питания | ~220V AC |
| Блоки питания | Hot-swap модульные блоки питания, резервирование 1+1, в комплект поставки не входят |
| Hot Swap блоки питания | Да |
| L2 функционал | |
| Поддержка стекирования | Да |
| Количество VLAN | 4094 |
| Размер таблицы MAC адресов | 32768 |
| Количество правил ACL | 2500 |
| Протоколы L2 резервирования | STP; RSTP; MSTP; ERPS |
| Агрегирование портов | LACP (802.3ad) |
| Multicast | IGMP v1/v2/v3; IGMP v1/v2/v3 snooping; IGMP filtering; IGMP Immediate leave; PIM-DM; PIM-SM; PIM-SSM; MLD; MLD Snooping; MSDP |
| QoS | 8 очередей на порт; SP, WRR, DRR, SP+WRR, SP+DRR, RED/WRED; Классификация трафика на основе ACL, 802.1p/DSCP/TOS; Port-based speed limit |
| L3 функционал | |
| Протоколы маршрутизации | Static route; IS-IS; MSDP; OSPF; RIP; BGP |
| Управление и мониторинг | |
| Управление и мониторинг | TFTP/FTP, CLI, Telnet, Console; Web/SSL (IPv4/IPv6); SSH (IPv4/IPv6); SNMPv1/v2c/v3, SNMP Trap, Public & Private MIB interface; RMON 1,2,3,9; Syslog (IPv4/IPv6); SNTP/NTP (IPv4/IPv6); LLDP; sFlow; SSH; IPv4\IPv6 RADIUS, TACACS+ AAA |
| Физические характеристики | |
| Диапазон рабочих температур, °C | от 0 до 50 |
| Система охлаждения | Активная |
| Встроенная грозозащита на портах | 4kV |
| Размеры, мм | 440 x 330 x 43,6 |
| Комплект поставки | |

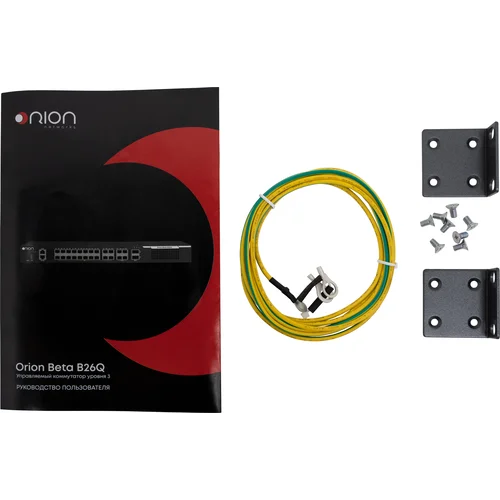

| Комплект поставки | Коммутатор; Вентиляционные модули B26Q-FAN - 2 шт.; Заглушка для разъема блока питания; Набор винтов; Резиновые ножки; Кабель заземления; Руководство по установке; Крепления в стойку; Гарантийный талон. |
| Характеристики | |
| Размещение | Монтируемые в стойку |
Документация и ПО
Документация, руководства и инструкции
Программное обеспечение и прошивки
Сопутствующие товары
SFP, GBIC, XFP, SFP+, X2, XENPAK, QSFP+, CFP модули / Модули QSFP+
SFP, GBIC, XFP, SFP+, X2, XENPAK, QSFP+, CFP модули / Модули SFP+
SFP, GBIC, XFP, SFP+, X2, XENPAK, QSFP+, CFP модули / Модули SFP28
Аксессуары для коммутаторов / Блоки питания коммутаторов
Аналоги
| Наименование товара | Артикул | Цена | Доступно / всего | |
|---|---|---|---|---|
| SNR-S2990X-24FQ | Склад: 10+/10+ шт (Транзит: 10+ шт) | |||
| SNR-S300X-24FQ | Склад: 10+/10+ шт | |||
| SNR-S2990X-24FQ-2AC | Транзит: 10+ шт | |||
| SNR-S300X-24FQ-2AC | Транзит: 10 шт | |||
| S5828 | Под заказ |
Отзывы о товаре
Пока нет ни одного отзыва
Вопросы о товаре4
По дате
Алексей
01.11.2024, 11:27
Добрый день! Подскажите, в данном коммутаторе порты 10/25G SFP28 поддерживают работу с 10G SFP+?
NAG
01.11.2024, 11:38
Добрый день! Это будет работать, но потребуется ограничить скорость на порту.
Команда: port speed-mode (10G | 25G)
negotiation mode off
Пользователь
25.10.2024, 14:40
не очень понятно, есть ли у него InterVLAN Routing, и как реализовано?
NAG
02.11.2024, 07:57
Добрый день!
InterVLAN Routing работает. Что вы имеете в виду под реализацией?
Вы имеете в виду необходима ли отдельная конфигурация для этого?
Пользователь
30.11.2023, 11:01
заявлена поддержка Loopback detection, в документации не нашёл описание конфигурации.
NAG
30.11.2023, 11:14
Добрый день. На данной модели коммутатора это функционал - RLDP.
Прикрепил ссылку на мануал, где описан пример настройки: https://data.nag.wiki/Orion%20Networks/Manuals/Orion%20Beta%20B26Q/Configuration%20Guide/10-Reliability%20Configuration/02-RLDP%20Configuration.pdf
Pavel Semenets
03.03.2023, 23:29
Коллеги простите я вот чего то недопонял
https://data.nag.ru/Orion%20Networks/Manuals/Orion%20Beta%20B26Q/Configuration%20Guide/Orion%20Beta%20B26Q%20Configuration%20Guide_IP%20Routing%20Configuration.pdf
В этой документации на странице 493 показаны команды для настройки vrf в route-map
sw01.m9(config)#route-map JUMP_FW_OUT permit 10
sw01.m9(config-route-map)#set
sw01.m9(config-route-map)#set ?
aggregator BGP aggregator attribute
aigp-metric Set BGP aigp metric value
as-path BGP AS-path attribute
atomic-aggregate BGP atomic aggregate attribute
comm-list Set BGP community list (for deletion)
community Display routes matching the communities
dampening Enable route-flap dampening
distance OSPF distance value for destination routing protocol
extcomm-list Set BGP extcommunity list (for deletion)
extcommunity BGP extended community attribute
fast-reroute Fast reroute
ip IP specific information
ipv6 IPv6 specific information
l3vpn Set l3vpn for BGP
level Where to import route
local-preference BGP local preference path attribute
metric Metric value for destination routing protocol
metric-type Type of metric for destination routing protocol
next-hop Next hop address for destination routing protocol
origin BGP origin code
originator-id BGP originator ID attribute
qos-id Qos-id value for bgp protocol
tag Tag value for destination routing protocol
weight BGP weight for routing table
Что то я ее тут не вижу
Не подскажете как быть ?
Еще не хватает некоторого функционала в route-map
Например
match source-protocol
set ip next-hop peer-address
Конфигурация vrf
vrf definition FwOut
rd 10.9.0.2:1240
address-family ipv4
route-target import 42678:999
exit-address-family
!
NAG
06.03.2023, 04:12
Здравствуйте!
Напишите, пожалуйста, на support@nag.ru
