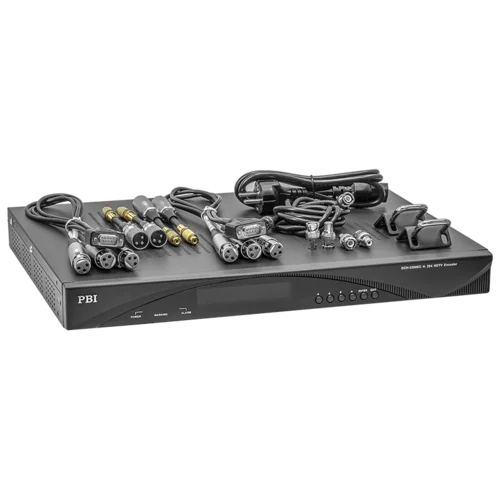

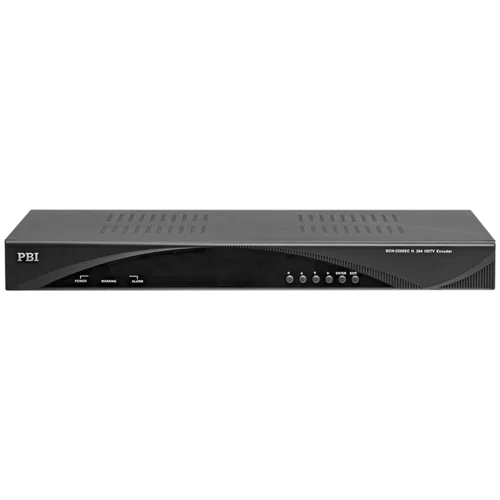

Профессиональный энкодер DCH-5200EC-30 производства компании PBI (China) позволяет энкодировать одну программу кодеком MPEG-4 AVC / H.264. Входной видеосигнал можно подать на аналоговый вход CVBS либо на цифровые входы SD-SDI или HDMI. Входной аудиосигнал можно подать на разъём DB-9 через специальный переходник (идёт в комплекте). Устройство поддерживает редактирование таблиц SDT и NIT, а также может вложить выходной SPTS поток в поток MPTS, приходящий на вход ASI.

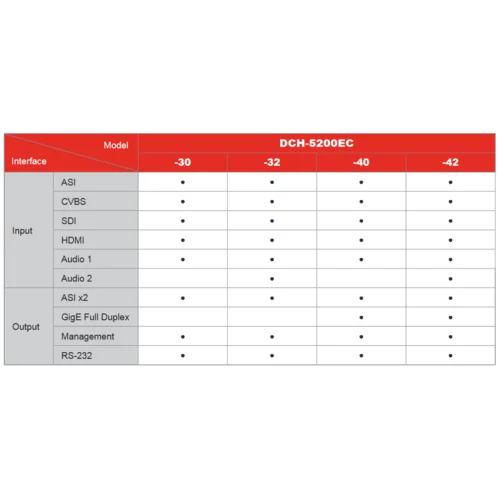

Данная модификация энкодера имеет один вход для аналоговой звуковой стереопары, а также позволяет вывести энкодированный сигнал только на выход ASI.
Особенности:

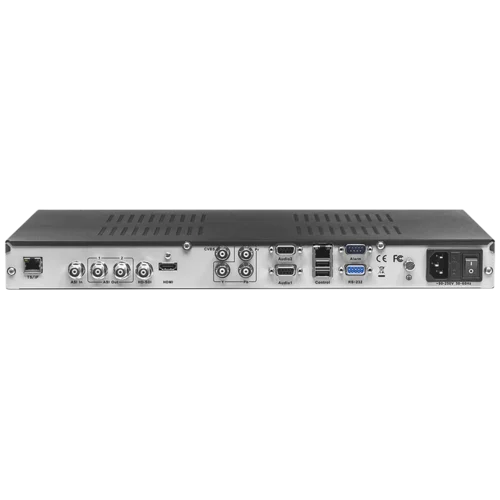

- Входы видео: 1 вход S-Video, 1 вход CVBS, 1 вход SDI (одновременно может работать только один);
- Входы аудио: 2 разъёма XLR (переходник на DB-9 есть в комплекте), вложенный в SDI звук;
- Поддерживаемые видеокодеки: MPEG-4 AVC / H.264;
- Поддерживаемые аудиокодеки: MPEG-1 Layer 1/2;
- Битрейт сжатого видеосигнала: 2 ... 20 Мбит/с;
- Встроенный ремультиплексор с входом и выходом ASI;
- Генерирование службных таблиц PSI/SI, редактирование SDT и NIT;
- Один блок питания AC 220 В.
Технические характеристики:
Параметр
|
Значение
|
Входные параметры | |
Интерфейс видео | HD-SDI, HDMI, YPbPr, RGB |
Интерфейс аудио | HD-SDI, HDMI, 2*XLR |
Кодирование 2 стереопары | |
Стандарт видео | PAL/NTSC/SECAM |
Дополнительный ASI вход | есть |
Выходные параметры | |
Скорость смены кадров, кадр/с | 1 - 25/30 |
ASI вход/выход | |
Коннектор | BNC, 75 Ом / BNC, 75 Ом |
Формат данных | Byte / Byte |
Длина пакета | 188/204 байт / 188 байт |
Уровень сигнала | 800mV / 800mV |
Скорость потока на выходе | 1.5Mbps~67Mbps, настраиваемая |
Кодирование | |
Стандарт видео | H.264 High Profile / Level 4.0 Half-Duplex Codec |
Скорость кодирования видео | 2Mbps-20Mbps |
Стандарт аудио | MPEG-1 Layer1 & Layer2 |
Dolby Digital (AC-3) проходной | |
Частота дискретизации аудио | 48кГц |
Скорость аудио потока | 32Kbps-256Kbps 64Kbps-448Kbps |
Разрешение | 1920x1080p@60Гц |
1920x1080x60i/50i, | |
1440x1080x60i/50i, | |
1280x720x60p/50p, | |
720x480x60i, | |
720x576x50i | |
Общие параметры | |
Напряжение питания | 220 В ± 10%, 50-60 Гц, 25 Вт |
Диапазон рабочих температур | 0 ... 45°С |
Диапазон рабочих температур | -20 ... 70°С |
Влажность | < 85% |
Размеры | 240мм х 440мм х 44мм |
Вес | 3кг |
Характеристики | |
---|---|
Габариты, мм | 483 x 340 x 44 |
Серия устройств | DCH-5200 |
