DMM-1000 - это популярная среди операторов телевизионная головная станция производства компании PBI (Китай). Её отличительная особенность - отсутствие внутренней шины обмена данными, то есть каждый установленный модуль работает независимо от других, получая от шасси только электропитание. Широкий выбор функциональных модулей позволяет реализовать любое решение по приёму, обработке и вещанию телевизионных сигналов в сетях кабельного телевидения.

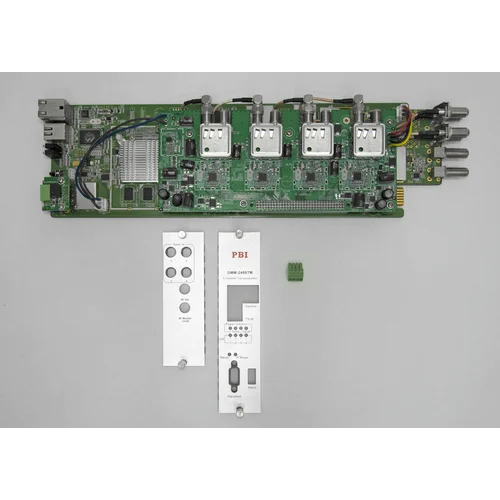

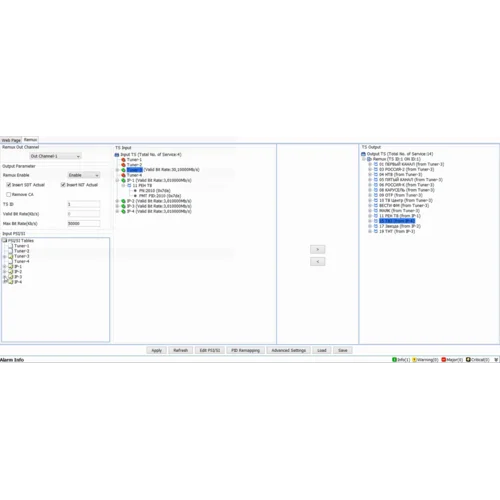

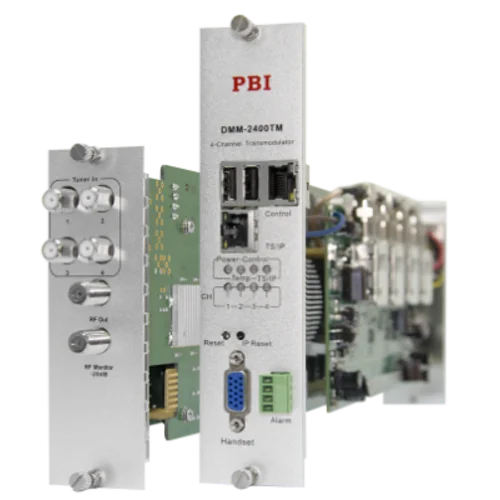

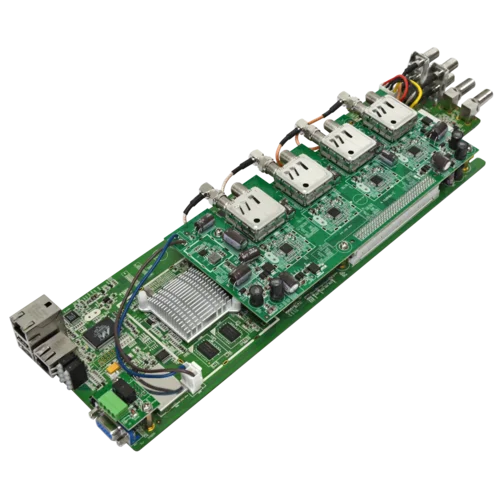

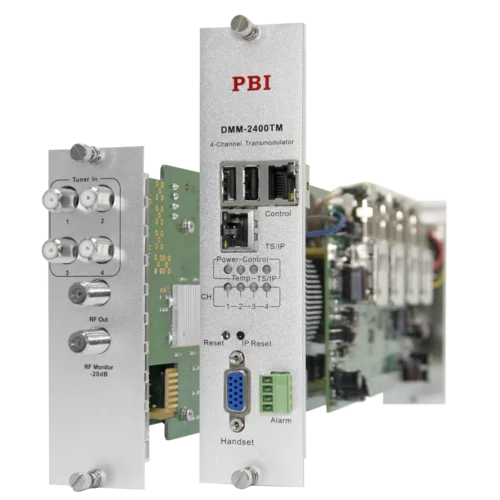

Модуль DVB-S/S2 -> QAM трансмодулятора DMM-2410TM-30T2C позволяет принять сигнал 4 мультиплексов DVB-T/T2/C (с поддержкой Multi PLP) и сформировать 4 смежных несущих QAM. Транспортный поток также можно принять через интерфейс TSoIP. Встроенный ремультиплексор позволяет регенерировать таблицы PSI/SI, редактировать таблицы NIT и SDT, указывать логические номера каналов LCN. Управление модулем осуществляется через порт Ethernet либо с помощью специального устройства управления.
Технические характеристики:
| Вход DVB-T/T2 | |
| Входной интерфейс | 4 x F female, 75 Ом |
| Диапазон входных частот | 104..862 МГц |
| Входной уровень | -25 ... -70 дБм |
| Поддерживаемые виды модуляции |
DVB-T: QPSK, 16QAM, 64QAM DVB-T2: QPSK, 16QAM, 64QAM, 256QAM |
| Защитный интервал |
DVB-T: 2K/8K DVB-T2: 1K, 2K, 4K, 8K, 16K, 32K |
| FEC |
DVB-T: 1/2, 2/3, 3/4, 5/6, 7/8 DVB-T2: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6 |
| Обратные потери, дБ | 7 дБ |
| Вход DVB-C | |
| Входной интерфейс | 4 x F female, 75 Ом |
| Диапазон входных частот | 51..862 МГц |
| Входной уровень | 45 ... 95 дБмкВ |
| Символьная скорость | 1...7 Мсимв/с |
| Поддерживаемые виды модуляции | 16/32/64/128/256 QAM |
| Ширина полосы частот | 6/7/8 МГц |
| Обратные потери, дБ | 7 дБ |
| TS IP вход | |
| Ethernet коннектор | 1 х RJ45, 10/100/1000M |
| Колличество принимаемых TS | 4 |
| QAM модулятор | |
| Тип модуляции | QAM 16/32/64/128/256, J.83 Annex A |
| Скорость выходного потока | 2.5 - 6.99 Mсимв/с |
| Погрешность измерения амплитуды | < 0,3% |
| MER | > 40 дБ |
| Диапазон частот на выходе | 48 - 860 МГц (с шагом 1 КГц) |
| Выходной уровень | 95 - 110 дБмкВ (с шагом 1 дБ) |
| Отношение сигнал/шум | > 55 дБ |
| Выходной разъем | 1 х F female, 75 Ом |
| Выходные возвратные потери | > 10 дБ |
| Управление | |
| Ethernet коннектор | 1 x RJ45, 10/100M |
| Протокол | SNMP |
| D-Sub | 15-pin D-sub коннектор |
| Характеристики | |
|---|---|
| Серия устройств | DMM-1100 |
