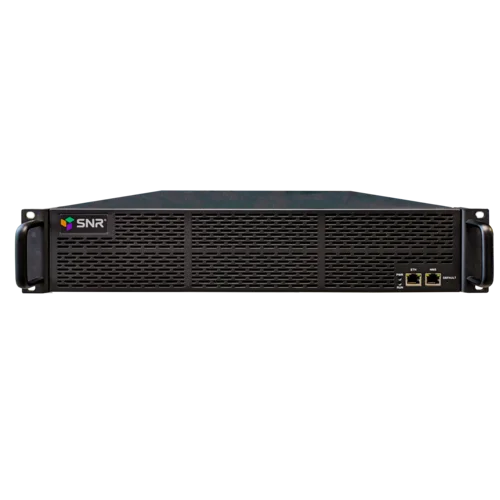

48-канальный модулятор SNR-IPPAL

SNR-IPPAL 48 — это высокопроизводительный модулятор для преобразования IP-потоков в аналоговый RF-сигнал. Устройство поддерживает до 48 несущих в компактном 2U корпусе, что делает его идеальным решением для современных головных станций.
Благодаря низкому энергопотреблению и удобному веб-интерфейсу, SNR-IPPAL 48 снижает эксплуатационные затраты и упрощает настройку системы.

Ключевые особенности:

• Поддержка до 256 IP-потоков с возможностью вывода до 48 несущих в стандартах NTSC или PAL.

• Вход: 1 порт 1 Гбит/с для MPTS и SPTS потоков.

• Поддержка мультикаста и юникаста, IGMP v2/v3.

• Декодирование видео до 1080p (MPEG1/2/4, H.264, H.265, AVS/AVS+, VC1, JPEG).

• Настройка яркости, контраста, оттенка и насыщенности видео.

• Поддержка многоканального звука (MPEG-1/2, WMA, AAC, AC3) и субтитров.

• Вставка бегущего текста и логотипов (JPG/JPEG, до 200×200 пикселей).

• RF-выход: 1 разъём (75 Ом), диапазон 50–860 МГц, уровень сигнала ≥ 103 dBuV (42 канала, CENELEC)

• Поддержка стандартов NTSC, PAL BG/DI/DK.

Технические характеристики:

• Питание: 90–264 В AC, 50/60 Гц.

• Потребляемая мощность: <350 Вт.

• Габариты: 482×88×430 мм (2U).

• Вес: до 13.78 кг.

• Языки интерфейса: английский

Дополнительно:

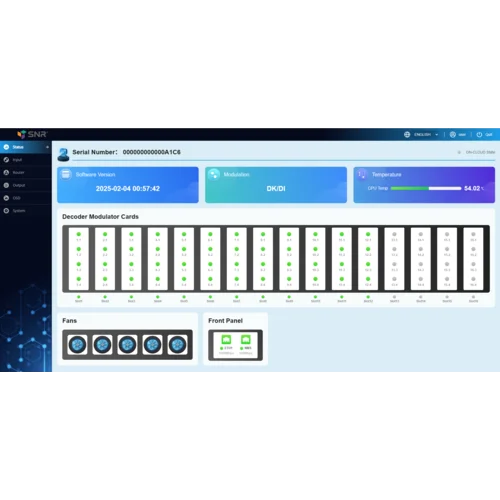

• Лёгкая настройка через веб-интерфейс (NMS IP: 192.168.1.30, логин/пароль: user).

Идеальное решение для операторов кабельного телевидения и телекоммуникационных компаний!

Технические характеристики:

IP-вход

• Разъём подключения: 1 порт 100/1000 Мбит/с

• Транспортный протокол: UDP, RTP

• Макс. количество IP-адресов: 256

• Входной транспортный поток: MPTS и SPTS

• Режим вещания: Юникаст и мультикаст

• Версия IGMP: IGMP v2 и v3

Декодирование TS

• Разрешение видео: До 1080p

• Форматы видео: MPEG1/2/4, H.264, H.265, AVS/AVS+, VC1, JPEG

• Управление соотношением сторон: 4:3 (Letterbox & PanScan), 16:9

• Настройки видео:

  • Яркость

  • Контраст

  • Оттенок

  • Насыщенность

• Видеостандарты: NTSC/NTSC-J/NTSC-443, PAL-M/PAL-60/PAL/PAL-N/PAL-NC

• Форматы аудио: MPEG-1 Layer I/II/III, MPEG-2 Layer II, WMA, AAC, AC3

• Многоканальный звук: Поддерживается

• Регулировка уровня аудио: 0–100%

• Многоязычные субтитры: Поддерживаются

• Доп. функции: Телетекст, BISS-дешифрование

OSD (Экранное меню)

• Поддерживаемые данные: Текст и изображения

• График воспроизведения: Поддерживается

• Длина текста: До 126 байт

• Предпросмотр расположения: Поддерживается

• Скорость прокрутки: Медленно, средне, быстро

• Направление прокрутки: Влево и вправо

• Форматы изображений: JPG, JPEG

• Размер изображения: 200×200 пикселей

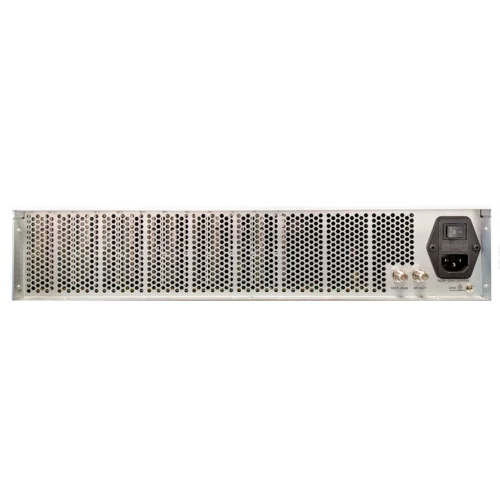

RF-выход

• Разъём подключения: 1× RF female (75 Ом)

• Тестовая точка: -20 дБ относительно выхода

• Количество несущих: До 64 программируемых каналов

• Диапазон выходных частот: 50–860 МГц

• Уровень выходного сигнала: ≥ 103 dBuV

• Регулировка уровня:

  • 0–20 дБ для суммарного RF

  • 0–20 дБ (нелинейная) на канал

• Поддерживаемые стандарты: NTSC или PAL BG/DI/DK

• План частот NTSC: STD, HRC, IRC

• Формат аудиовыхода: MONO L+R

• Соотношение A/V: -18±3 дБ

• Подавление внеполосных сигналов: ≥ 56 дБ

• Несущая звука (опционально):

  • NTSC: 4.5 МГц

  • PAL BG: 5.5 МГц

  • PAL DI: 6.0 МГц

  • PAL DK: 6.0 МГц

Общие характеристики

• Входное напряжение: 90–264 В AC, 50/60 Гц

• Коррекция коэффициента мощности (PFC): Да

• Потребляемая мощность:  <280 Вт

• Размер для монтажа в стойку: 2U

• Габариты (Ш×В×Г): 482×88×430 мм

• Вес (брутто): 12.62 кг

• Язык интерфейса: Английский
