Внимание! Модуль снят с производства. Рекомендуемая замена - DMM-1510P-32T2
DMM-1000 - это популярная среди операторов телевизионная головная станция производства компании PBI (Китай). Её отличительная особенность - отсутствие внутренней шины обмена данными, то есть каждый установленный модуль работает независимо от других, получая от шасси только электропитание. Широкий выбор функциональных модулей позволяет реализовать любое решение по приёму, обработке и вещанию телевизионных сигналов в сетях кабельного телевидения.

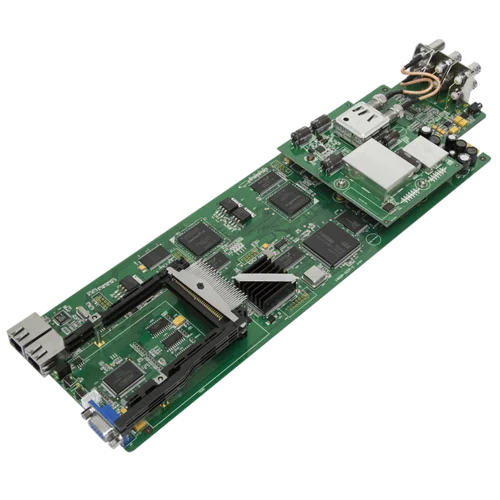

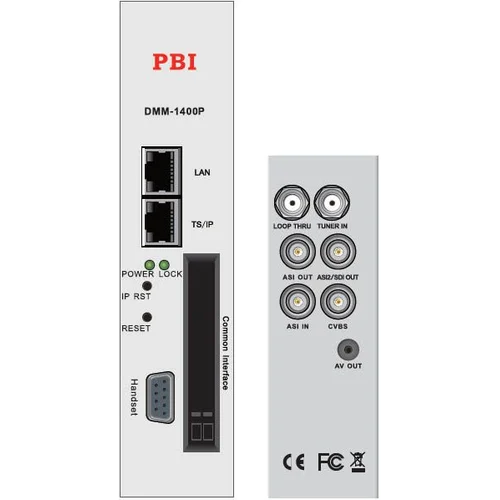

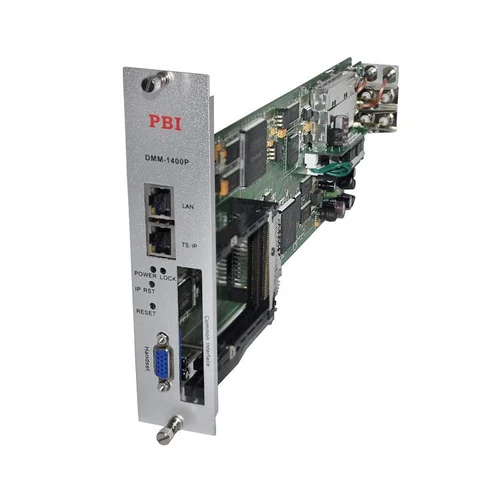

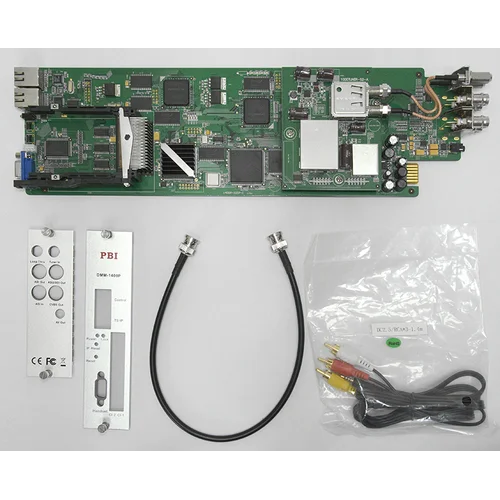

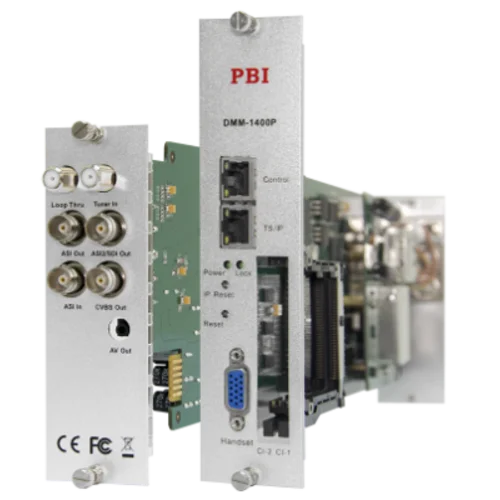

Модуль DVB-T/C демодулятора DMM-1400P-32IP-T является профессиональным приёмником-декодером и позволяет принять сигнал 1 мультиплекса DVB-T/C, дешифровать принятый транспортный поток при помощи CAM модулей, установленных в 2 CI слота, передать дешифрованный транспортный поток на выход ASI и TSoIP, а также декодировать одну из программ в принятом транспортном потоке и выдать сигнал на аналоговый выход CVBS и цифровой выход SD-SDI. Встроенный ремультиплексор позволяет собрать новый транспортный поток из принятого, а также из получаемого по входам ASI и TSoIP, с функцией генерирования таблиц PSI/SI. Управление модулем осуществляется через порт Ethernet либо с помощью специального устройства управления.
Особенности:
- 1 ВЧ вход, приём одного мультиплекса DVB-T/C, проходной выход для каскадирования приёма;
- Декодирование одного сервиса (канала) из принятого транспортного потока;
- Поддерживаемые видеокодеки: MPEG-2;
- Выходы видео: HD-SDI, CVBS (разъём BNC);
- Выходы аудио: 2,5 мм jack стерео;
- 2 CI слота, декодирование BISS-1 и BISS-E;
- 1 выход ASI (+ 1 выход перенастраиваемый с SD-SDI) для вывода принятого транспортного потока;
- 1 порт GbE, вывод принятого транспортного потока в виде SPTS/MPTS потока UDP/RTP unicast/multicast.
Технические характеристики:
| DVB-T демодулятор | |
| Диапазон входных частот | 174 ... 230 МГц (VHF); 470 ... 862 МГц (UHF) |
| Уровень входного сигнала | -70 ... -20 дБмкВ |
| Демодулятор | QPSK, 16QAM, 64QAM |
| Полоса пропускания | 6 / 7 / 8 МГц |
| FFT | 2К/8К |
| Защитный интервал | 1/4, 1/8, 1/16, 1/32, выкл. |
| FEC | 1/2, 2/3, 3/4, 5/6, 7/8 |
| Входной коннектор | 1 x F female, 75 Ом |
| DVB-С демодулятор | |
| Диапазон входных частот | 47 ... 862 МГц |
| Символьная скорость потока на входе | 2 - 7 Мсимв/с |
| Уровень входного сигнала | -15 ... 15 дБмкВ |
| Демодулятор | 16/32/64/128/256 QAM, J.83 Annex A или B |
| FEC | 1/2, 2/3, 3/4, 5/6, 7/8; K=7 |
| Полоса пропускания | 6 / 7 / 8 МГц |
| Входной коннектор | 1 x F female, 75 Ом |
| ASI вход | |
| Символьная скорость потока на входе | до 100 Мбит/с |
| Формат данных | 188/204 байт |
| Входной коннектор | 1 x BNC, 75 Ом |
| CI интерфейс | |
| Тип | 2 x PCMCIA |
| ASI выход | |
| Символьная скорость потока на выходе | до 99 Мбит/с |
| Формат данных | 188/204 байт |
| Уровень сигнала на выходе | 800 мВ ± 10% |
| Входной коннектор | 1 x BNC, 75 Ом |
| TSoIP выход | |
| Максимальная скорость | до 70 Мбит/с |
| Протокол | UDP/RTP, IGMPv2, ARP |
| Выход | Unicast или Multicast |
| Входной коннектор | 1 x RJ45, 10/100M |
| A/V выход | |
| Аналоговый A/V выход | 1 х 2,5 мм для CVBS + стерео аудио |
| Цифровой A/V выход | SDI с вложенным цифровым аудио |
| Управление | |
| Протокол | SNMP, TCP/IP, HTTP |
| Ethernet коннектор | RJ45, 10/100M для NMS и обновления ПО |
| D-Sub | 15-pin D-Sub коннектор для программатора |
| Характеристики | |
|---|---|
| Серия устройств | DMM-1100 |
