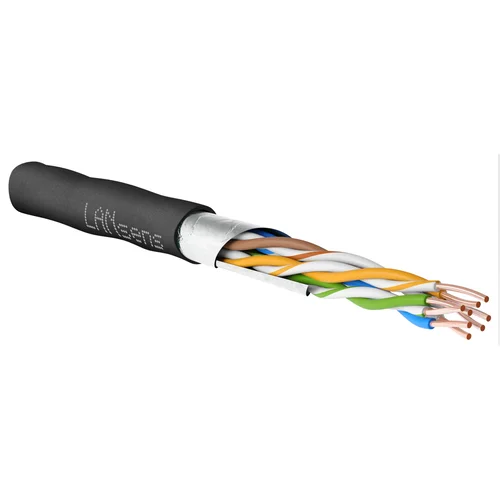

Кабель витая пара LANsens FTP, 4 пары Cat.5e, PE, outdoor, 305м

Нет отзывов
Нет вопросов
LANsens
Артикул:2-04-5-2152
Код товара: 22950
LANsens

Кабель витая пара FTP, категории 5е, 4 пары, PE, outdoor, бухта 305 метров

Ваша цена (за уп):
Параметры заказа:
Описание

Витая пара (Twisted Pair) — кабель связи, в основном применяемый для организации структурированных кабельных систем (компьютерных сетей, телефонных сетей). Кабель выполнен в виде свитых попарно изолированных проводников. Номенклатура витой пары очень обширна – от одной витой пары до нескольких десятков. В многопарном кабеле, кроме свивки двух проводников между собой, скручиваются сами пары. Такая конструкция витой пары сделана не случайно, это позволяет снизить негативное влияние электромагнитных помех на сигнал, передаваемый по кабелю.

Четырехпарный экранированный (F/UTP, FTP) медный кабель типа "витая пара" с цельно-медным проводником (solid) категории 5е диаметром токопроводящей жилы 0.52мм2

Кабель предназначен для использование в структурированной кабельной системе 5 и 5е категории для внешней прокладки. Кабели категории 5е наиболее часто используются для таких стандартов Ethernet, как 10Base-TX и 100Base-T.

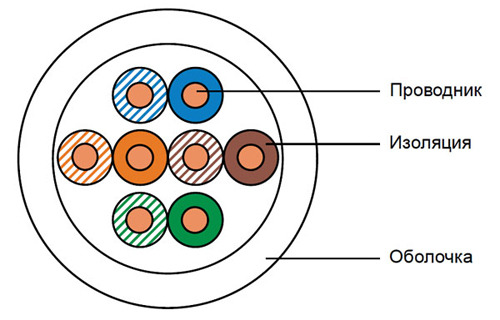

Конструкция кабеля:

Область приминения:

  Витая пара LANsens с диаметром жилы 0,50 мм Витая пара с диаметром жилы 0,48 Витая пара с диаметром жилы 0,45
Центры обработки данных (ЦОД)
Структурированные кабельные системы (СКС)
Компьютерные сети (Gigabit Ethernet 1000BASE-T) 1 Гбит/с 90 м 85 м 75 м
Высокоскоростной Интернет (Hi-Speed Internet) 100 Мбит/с 160 м 145 м 110 м
Фиксированный широкополосный доступ в Интернет (xDSL)
Аналоговая и цифровая телефония (Analog & Digital Phone)
IP-телефония (VoIP)
IP-телевидение (IPTV)
Управляемая IP-камера (IP-Camera + PoE)
Точка беспроводного доступа (WiFi Access Point)
Системы видеонаблюдения (CCTV with baluns)



- Рекомендуется  -  Применяется (возможно ограничение)  - Не применяется

Соответствие стандартам:

ISO/IEC 11801
EN 50173
TIA/EIA 568

Технические характеристики:

Категория 5e
Полоса пропускания, Мгц 100
Тип  F/UTP (FTP)
Количество пар 4
Тип проводников Одножильный
Диаметр проводников 0.52±0.01 mm
Диаметр кабеля 5.0±0.4 mm
Длина, м 305

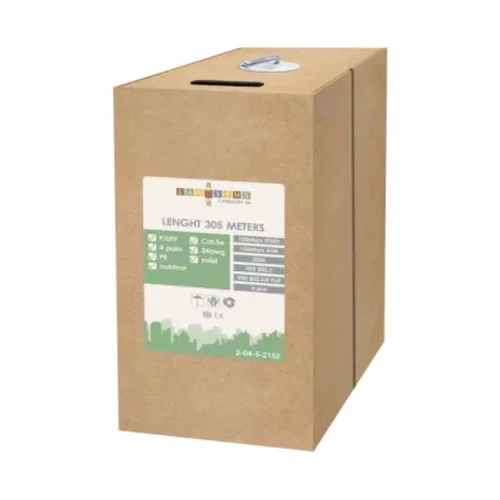

Упаковка Коробка из пятислойного картона
Габариты барабана (Диаметр щеки x Ширина барабана катушки) 375*375*200



Электрические характеристики кабеля при температуре 20 °C:

  Частота, кГц Норма* Значение при диаметре 0,50мм токопроводящей жилы LANsens
Электрическое сопротивление токопроводящих жил, пересчитанное на 1 км
длины, Ом, не более:
Постоянный ток 95 94
Омическая ассиметрия жил в паре, % не более Постоянный ток 2
Электрическое сопротивление изоляции, пересчитанное на 1 км длины, МОм,
не менее
Постоянный ток 5000
Испытательное напряжение между жилами, жилами и экраном Постоянный ток 1 кВ в течение 1 минуты или 2,5 кВ в течение 2 секунд
0,05 0,7 кВ в течение 1 минуты или 1,7 кВ в течение 2 секунд
Рабочая емкость, пересчитанная на 1 км длины, нФ, не более: от 0,8 до 1 56



  Частота, МГц Норма для категории 5е* Значение при диаметре 0,50мм токопроводящей жилы LANsens Значение при диаметре 0,48мм** Значение при диаметре 0,45мм***
Собственное затухание (Attenuation), Дб, не более 1.00 2.1 2.1 2,1 2,2
4.00 4.1 4.1 4,1 4,3
10.00 6.5 6.5 6,5 7,0
16.00 8.3 8.2 8,3 9,0
20.00 9.3 9.3 9,3 9,7
31.25 11.7 11.7 11,7 12,4
62.50 17.0 17.0 17,0 17,8
100.0 22.0 22.0 22,0 23,0
Переходное затухание между двумя парами на ближнем конце кабеля (NEXT), Дб, не менее 1.00 65.3 65.3 72,0 72,0
4.00 56.3 56.3 63,0 63,0
10.00 50.3 50.3 57,0 57,0
16.00 47.3 47.2 54,0 54,0
20.00 45.8 45.8 52,0 52,0
31.25 42.9 42.9 50,0 50,0
62.50 38.4 38.4 45,0 45,0
100.0 35.3 35.3 42,0 42,0
Суммарное переходное затухание на ближнем конце
кабеля (PS NEXT), Дб, не менее

1.00 62.3 62.3 71,0 71,0
4.00 53.3 53.3 61,0 61,0
10.00 47.3 47.3 55,0 55,0
16.00 44.4 44.4 52,0 52,0
20.00 42.8 42.8 50,0 50,0
31.25 39.9 39.9 47,0 47,0
62.50 35.4 35.4 43,0 43,0
100.0 32.3 32.3 40,0 40,0
Суммарная защищенность на дальнем конце кабеля
(PS ELFEXT), Дб, не менее

1.00 61.0 60.8 63,0 61,0
4.00 49.0 48.8 51,0 49,0
10.00 41.0 40.8 43,0 41,0
16.00 36.9 36.7 38,0 36,9
20.00 35.0 34.8 37,0 35,0
31.25 31.1 30.9 33,0 31,1
62.50 25.0 24.9 26,0 25,0
100.0 21.0 20.8 22,0 21,0
Обратные потери (RL), Дб, не менее 1.00 20.0 20.0 25,0 25,0
4.00 23.0 23.0 28,0 28,0
10.00 25.0 25.0 30,0 30,0
16.00 25.0 25.0 30,0 30,0
20.00 25.0 25.0 30,0 30,0
31.25 23.6 23.6 28,0 28,0
62.50 21.5 21.5 28,0 28,0
100.0 20.1 20.1 25,0 25,0



* Согласно требованиям стандартов IEC 61156-5 (Ed. 2.0, 2009-02), ГОСТ Р 54429-2011

** Нормированное значение электрического сопротивления у кабелей с диаметром токопроводящих жил 0,48 мм достигается на длине 85м
*** Нормированные значения электрического сопротивления, Attenuation, ELFEXT, PS ELFEXT у кабелей с диаметром токопроводящих жил 0,45 мм достигаются на длине 75м

Условия эксплуатации:

F/UTP - стационарная прокладка внутри зданий, станций, аппаратуры

Рабочее напряжение 72 В
Температура монтажа от -10°С до +60 °С
Температура эксплуатации от -20°С до +60 °С
Радиус изгиба при прокладке, D не менее 7,5
Радиус изгиба при эксплуатации, D не менее 5
Растягивающее усилие
85 H



Внешний вид и комплектация могут быть изменены производителем без специального уведомления.

Характеристики
Общие параметры
Категория витой пары5e
Полоса пропускания, МГц100
КонструкцияF/UTP
Тип экранаПолиэфирная алюминиевая фольга
Количество пар4
Материал проводниковМедь (Сu)
Тип проводниковОдножильный
Диаметр проводников, мм0,52
Материал изоляции проводниковПолиэтилен высокой плотности (HDPE)
Материал оболочкиPE
ПрименениеДля внешней прокладки
Цвет оболочкиЧерный
УпаковкаКартонная коробка
Метраж в упаковке305
Электрические характеристики
Максимальный ток, А1,5
Номинальное рабочее напряжение, В48
Электрическая прочность диэлектрика1000В / 1мин
Сопротивление изоляции, мОм≥ 500
Контактное сопротивление, мОм≤20
Условия эксплуатации
Радиус изгиба при прокладке, DНе менее 7,5
Радиус изгиба при эксплуатации, DНе менее 5
Растягивающее усилие, HНе более 80
Температура хранения, °Cот -40 до 60
Температура монтажа, °Cот 0 до 50
Температура эксплуатации, °Cот -40 до 60
