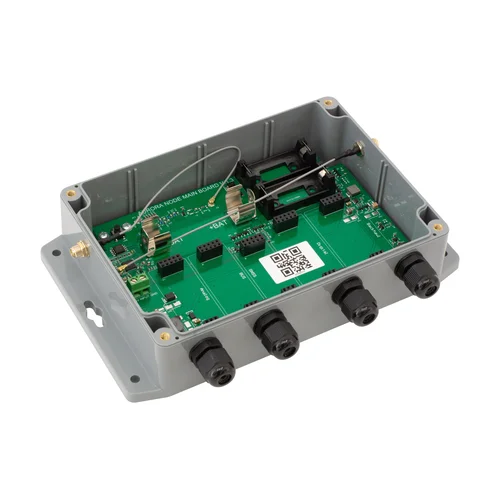

AuroraNode предназначена для сбора и передачи данных по протоколам LoRaWAN/Nb-IoT/LTE/Ethernet.
Основные особенности радиоконтроллера AuroraNode:
- высокая автономность. Основной источник питания аккумулятор типа 18650. Резервный источник питания – две неперезаряжаемые батареи типа CR123. Поддерживает подключение внешнего источника питания постоянного тока +12В - +24 В.
- функционирование в суровых климатических условиях. Рабочий диапазон температур – от -40 до +75°С; влажность воздуха до 80% при температуре 25°С; степень защиты, обеспечиваемая корпусом – IP67.
- имеет модульное исполнение. Набор подключаемых модулей может быть сконфигурирован в зависимости от требуемого функционала.
- настройка по Bluetooth. Взаимодействие с устройством производится по Bluetooth с помощью Android – приложения Taiga IoT
Характеристики:
| Блок управляющий | |

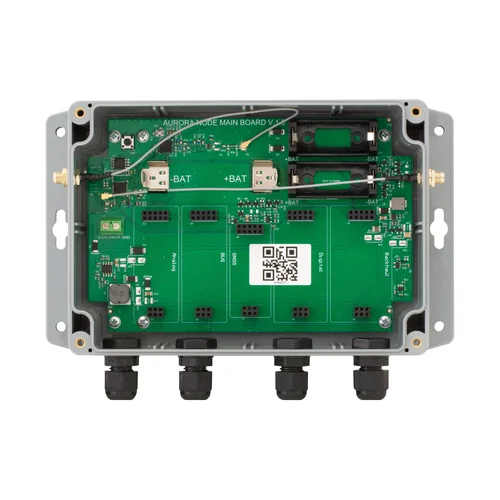

| Материнская плата | Микроконтроллер с поддержкой BLE и NFC, FLASH-память, набор коннекторов для подключения внешних модулей |
| Блок радио коммуникации | |
| Плата расширения Lora/LoRaWAN | Обеспечивает радио-коммуникацию с использованием модуляции LoRa или сетевого стандарта LoRaWAN |
| Блок backhaul | |

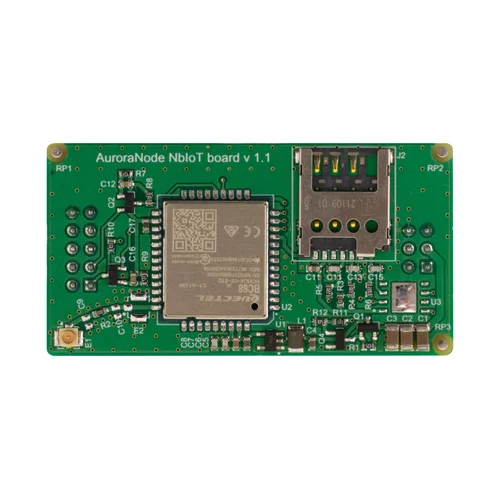

| Плата расширения Nb-IoT | Обеспечивает связь с сервисным ПО с использованием сотовых сетей радиосвязи |

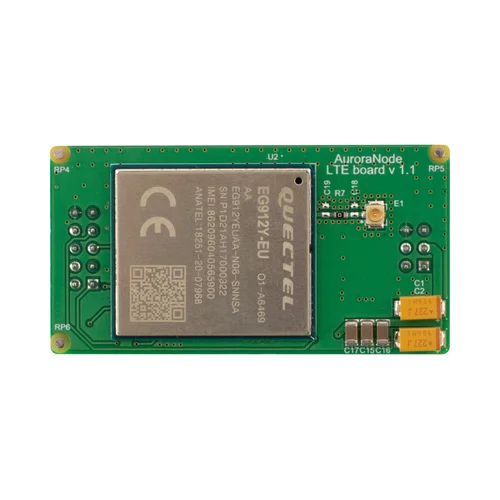

| Плата расширения LTE | Обеспечивает связь с сервисным ПО с использованием сотовых сетей радиосвязи |

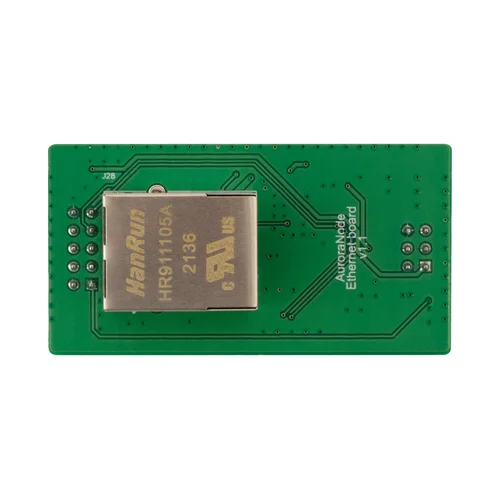

| Плата расширения Ethernet | Обеспечивает связь с сервисным ПО с использованием фиксированных сетей связи |
| Блок шинных интерфейсов | |

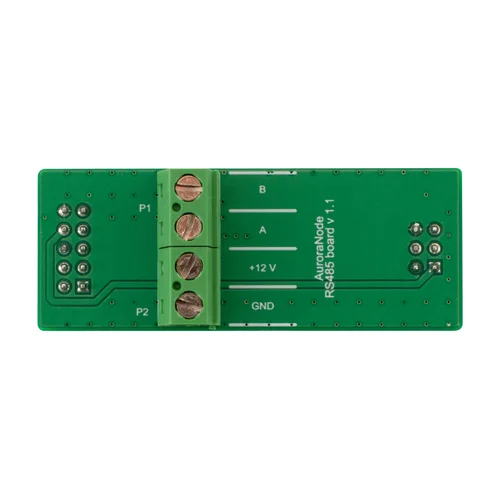

| Плата расширения RS485 | Обеспечивает сбор данных с внешних датчиков по интерфейсу RS485 с использованием протокола Modbus, оснащена разъемом для питания внешнего датчика напряжением 12В |

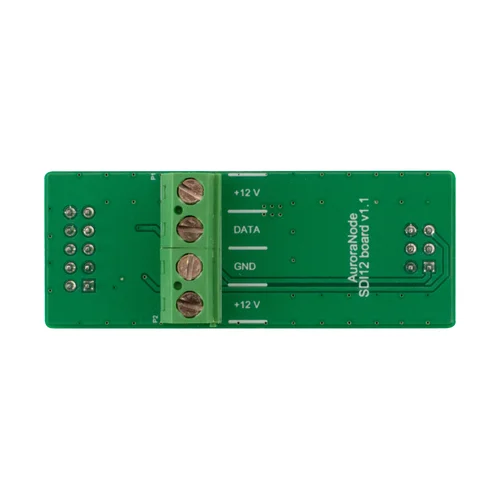

| Плата расширения SDI12 | Обеспечивает сбор данных с внешних датчиков по интерфейсу SDI12, оснащена разъемом для питания внешнего датчика напряжением 12В |

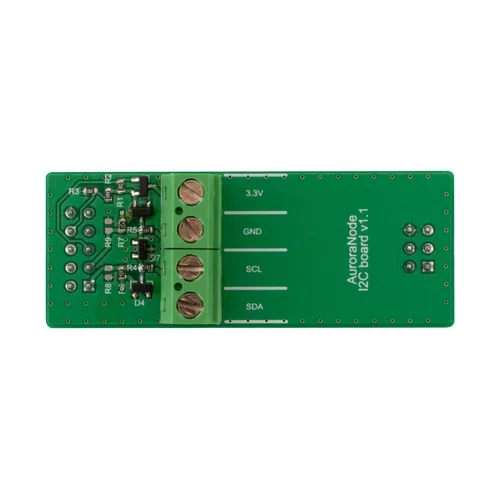

| Плата расширения I2C | Обеспечивает сбор данных с внешних датчиков по интерфейсу I2C, оснащена разъемом для питания внешнего датчика напряжением 3.3В |
| Блок аналоговых интерфейсов | |

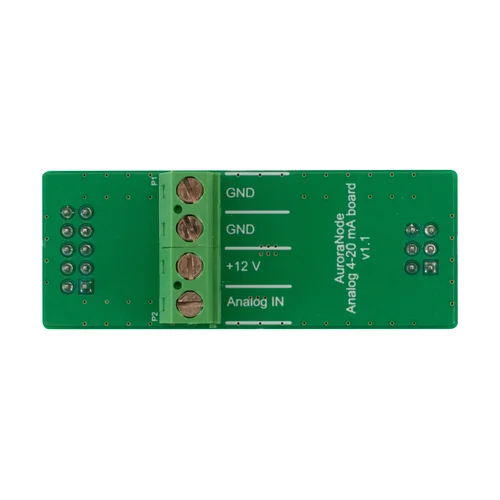

| Плата расширения 4-20 mA | Обеспечивает сбор показаний с внешних датчиков по интерфейсу 4-20 мА, оснащена разъемом для питания внешнего датчика напряжением 12В |

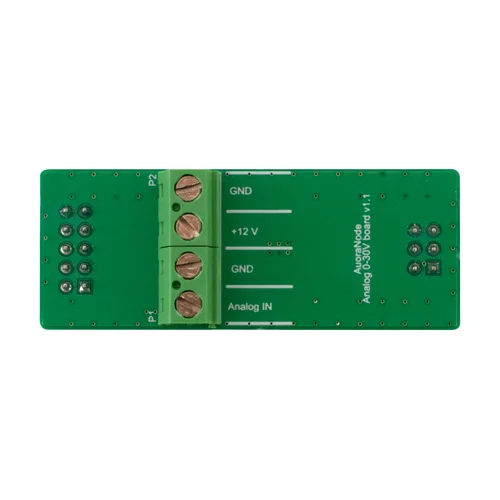

| Плата расширения 0-30 V |
Обеспечивает сбор показаний с внешних датчиков оснащенных аналоговым выходом, оснащена разъемом для питания внешнего датчика напряжением 12В |
| Блок цифровых интерфейсов | |

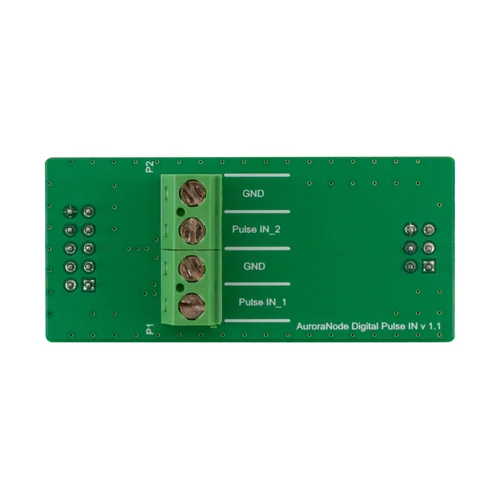

| Плата расширения с двумя импульсными входами | Обеспечивает сбор показаний с внешних датчиков, оснащенных импульсным выходом, либо охранную функцию |

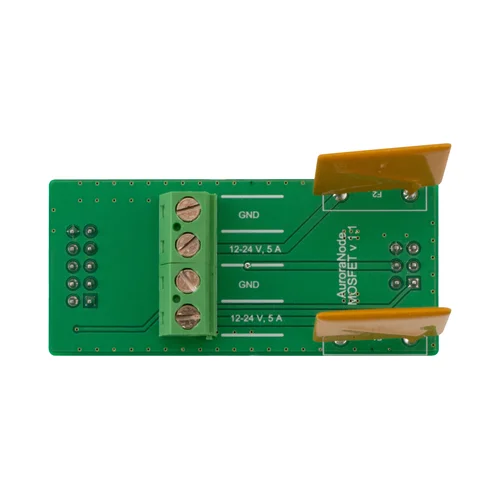

| Плата расширения с двумя коммутируемыми выходами 12-24В/5А | Обеспечивает коммутируемое питание внешних устройств. На выход данной платы расширения коммутируется входное питание материнской платы |
| Блок навигации | |

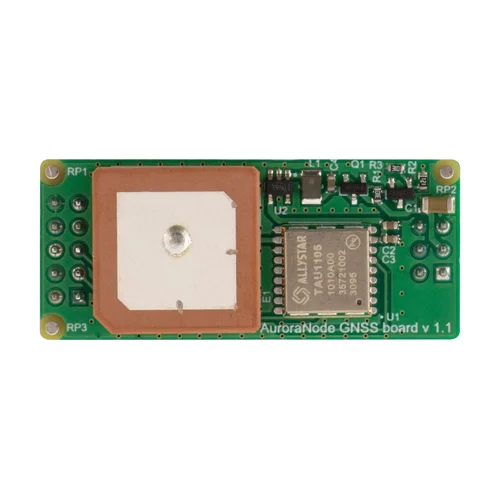

| Плата расширения GPS/ГЛОНАСС | Обеспечивает устройству возможность определения собственного местоположения и синхронизацию по времени |
| Блок электропитания | |
| Основной источник питания | аккумулятор типа 18650 |
| Резервный источник питания | две неперезаряжаемые батареи типа CR123 |
| Встроенный контроллер заряда | обеспечивает заряд аккумулятора от солнечной панели или других источников постоянного тока |
| Дополнительные компоненты | |

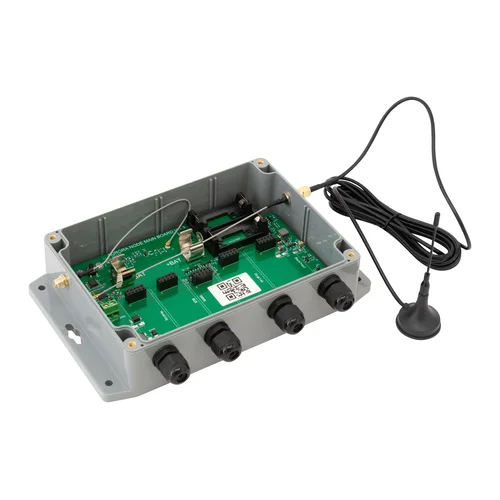

| Антенна модуля LoRa/LoRaWan | внешняя |
| Антенна модуля (LTE/NB-IoT) | внешняя |
| Дополнительные характеристики | |
| Рабочая температура | -40 до +75°C |
| Частотный план | EU-868,RU-868,IN865,AS923,AU915,KR920,US915,KZ865 |
| Размеры | 120х185х55 мм |

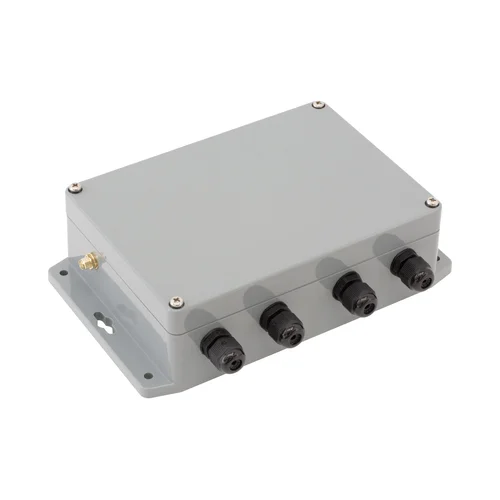

| Кабельные вводы | 4 шт., герметичные, предназначены для подключения внешних датчиков, коммутируемых устройств, внешних источников постоянного тока. |
| SMA-разъемы | 2 |
AuroraNode может работать в режимах поста сбора, узла агрегации или репитера с сохранением функционала поста сбора, что позволяет строить системы различной топологии и функционала.
1 - Режим поста сбора: AuroraNode осуществляет сбор и передачу данных с подключенных внешних датчиков по протоколам LoRaWAN/Nb-IoT/LTE/Ethernet (в зависимости от конфигурации устройства) на сервер сбора данных.
2 - Режим узла агрегации: AuroraNode в режиме агрегации осуществляет сбор и передачу данных с нескольких AuroraNode, работающих в режиме пост сбора, с последующей передачей по протоколам LoRaWAN/Nb-IoT/LTE/Ethernet (в зависимости от конфигурации устройства) на сервер сбора данных. AuroraNode в режиме агрегации может объединять до 30 устройств в режиме поста сбора.
- в режиме узла агрегации AuroraNode сохраняет функционал поста сбора.
3 - Режим репитера: AuroraNode может транслировать передаваемые данные по LoRa от соседних AuroraNode. Сеть из AuroraNode, работающих в режиме репитера, может включать до 5 устройств. Расстояние между устройствами в режиме репитераможет достигать 9км. Последняя AuroraNode в цепочке передает данные на удаленный сервер по протоколам LoRaWAN/Nb-IoT/LTE/Ethernet (в зависимости от конфигурации устройства).
- в режиме репитера AuroraNode сохраняет функционал поста сбора.
| Характеристики | |
|---|---|
| Тип радиоинтерфейса | LoraWAN |
| Резервный канал связи (GSM/3G/LTE) | Да |
| Поддержка PoE | Нет |
