Поддерживает управление и мониторинг по SNMP-протоколу по средствам прикладного ПО Vermax Network Management System (Vermax NMS)

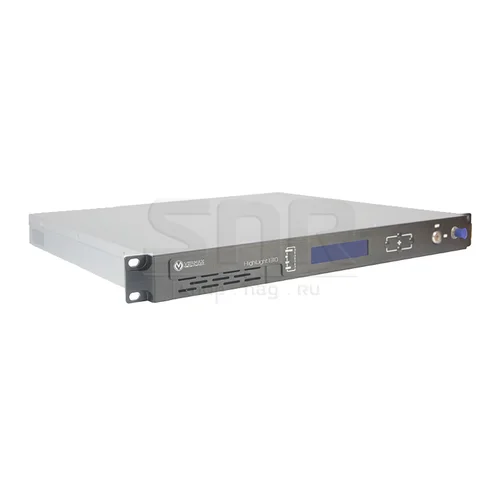

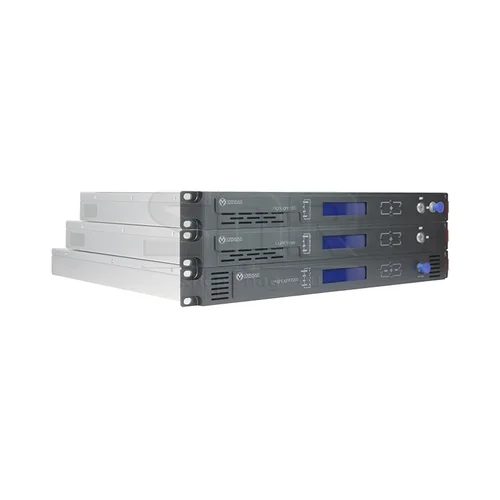

HL-1310-xx - Оптические передатчики компании VERMAX серии Highlight 1310 обеспечивают высокую дальность передачи как аналогового телевизионного сигнала (NTSC, PAL), так и цифрового или сжатого цифрового сигнала. Передатчики данной серии имеют в основе своей конструкции высоколинейные DFB лазеры Ortel (подразделение корпорации EMCORE) с оптической изоляцией и распределенной обратной связью, которые специально разработаны для многоканальных видео приложений. Оптические передатчики Highlight 1310 отличаются исключительно низким уровнем шума и превосходными интермодуляционными характеристиками. Все параметры лазера и функции мониторинга находятся под контролем микропроцессора. ЖК-дисплей на передней панели корпуса передатчика отображает информацию, связанную с функционированием лазера.

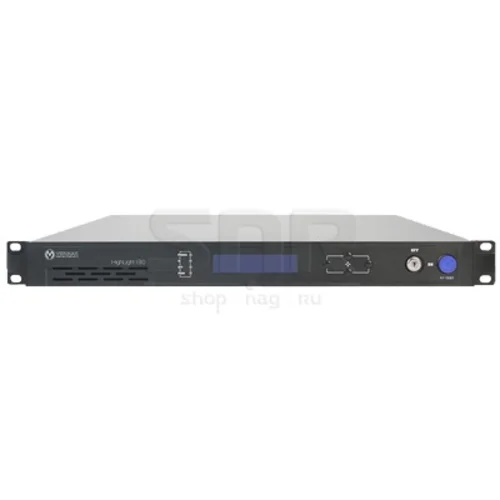

На передней панели передатчика располагается:
-
Цифровой индикатор контроля режимов работы. В зависимости от режима индикации он может давать информацию о выходной оптической мощности, температуре лазера, токе лазера или токе охладителя;
-
Кнопка выбора режима измерения;
-
F-разъем тестовой точки входного RF сигнала;
-
Замок выключателя лазера;
-
Регулятор входного аттенюатора;
-
Выключатель системы АРУ входного усилителя;
-
Светодиодные индикаторы режимов работы.

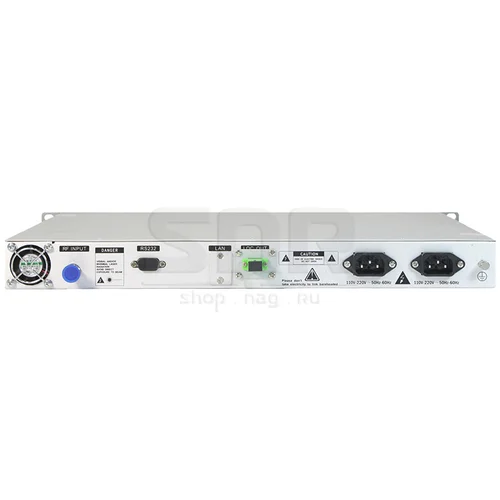

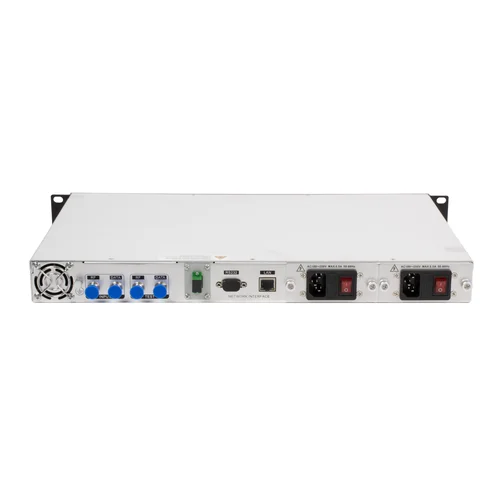

На задней панели передатчика располагается:
-
Входной разъем RF сигнала;
-
1 оптический выход (SC или FC);
- Разъем подключения сетевого кабеля питания
-
RS232 порты (служебные).
-
2 блока питания
Технические характеристики:
Наименование | Значение | Примечание |
Храктеристики ВЧ части | ||
Диапазон входных частот для серии HL-1310 | 47-870 МГц | |
Уровень входного RF сигнала | 75-85 дБмкВ | рекомендуемый уровень 80дБмкВ |
Именданс входа RF | -20±1 дБ | |
Тестовых входной порт | -20±1 дБ | |
Искажения CTB при 59 каналах PAL не хуже | -67 дБ | 550 МГц 59 аналоговых каналов с уровнем сигнала 77 дБмкВ на канал 550-870 МГц 40 цифровых каналов с уровнем синала 67 дБмкВ на канал |
Искажения CSO при 59 каналах PAL не хуже | -62 дБ | до 550 МГц 59 аналоговых каналов с уровнем сигнала 77 дБмкВ на канал; 550-870 МГц 40 цифровых каналов с уровнем синала 67 дБмкВ на канал; Оптическая мощность приема 1 дБм |
Диапазон АРУ (AGC) | ±5 дБ | |
Диапазон РРУ (MGC) | 0-15 дБ | |
Соотношение сигнал/шум (C/N) | ≥ 52 см. таблицу ниже | до 550 МГц 59 аналоговых каналов с уровнем сигнала 77 дБмкВ на канал; 550-870 МГц 40 цифровых каналов с уровнем синала 67 дБмкВ на канал; Оптическая мощность приема 1 дБм |
Неравномерность АЧХ | ±0.75 дБ | |
Входное сопротивление | 75 Ом | |
Характеристики оптической части | ||
Рабочая длина волны | 1310 нм | |
Тип лазера | DFB | ORTEL (EMCORE)- высоколинейный DFB-лазер с оптической изоляцией и низким уровнем шумов |
Тип оптического соединителя | SC/APC (по умолчанию) или FC/APC | |
Обратные потери | >45 дБ | |
RF коэф. отражения по входу | >16 дБ | |
Управление | RJ-45 (SNMP и web) | |
Напряжение питания, потребляемая мощность | 220 В (48 В Опционально), 15 Вт | |
Габаритные размеры, масса | 482×380×44 мм, 5,5 кг | |
Диапазон рабочих температур | -5...+45 °С |
Зависимость параметра C/N от потерь в оптической линии для оптики (для частотного плана 59 каналов PAL и при 10 км волокна в линии):
Оптические потери (дБ) | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 |
VERMAX-HL-1310-4 | 53.4 | 53.0 | 52.6 | 52.2 | 51.8 | 51.4 | 51.1 | 50.5 | 49.8 | 48.9 |
|
|
|
|
|
VERMAX-HL-1310-6 |
|
|
| 54.5 | 54.0 | 53.5 | 53.0 | 52.0 | 51.0 | 50.0 | 49.0 | 48.5 |
|
|
|
VERMAX-HL-1310-8 |
|
|
|
| 54.1 | 53.7 | 53.2 | 52.6 | 51.9 | 51.1 | 50.2 | 49.2 | 48.0 |
|
|
VERMAX-HL-1310-10 |
|
|
|
|
| 54.5 | 54.0 | 53.0 | 52.5 | 52.0 | 51.0 | 50.0 | 49.5 | 49.0 |
|
VERMAX-HL-1310-12 |
|
|
|
|
|
| 56.0 | 55.0 | 54.0 | 53.0 | 52.0 | 51.0 | 50.0 | 49.0 | 48.4 |
Оптические потери (дБ) | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 |
VERMAX-HL-1310-14 | 56.0 | 55.0 | 54.0 | 53.0 | 52.0 | 51.0 | 50.0 | 49.5 | 48.5 |
|
|
|
|
|
|
VERMAX-HL-1310-16 |
| 55.5 | 54.5 | 53.5 | 52.5 | 52.0 | 51.0 | 50.0 | 49.0 | 48.5 |
|
|
|
|
|
VERMAX-HL-1310-18 |
|
| 54.5 | 54.0 | 53.5 | 53.0 | 52.0 | 51.0 | 50.0 | 49.0 | 48.0 |
|
|
|
|
VERMAX-HL-1310-20 |
|
|
|
| 54.0 | 53.0 | 52.0 | 51.5 | 51.0 | 50.0 | 49.5 | 49.0 |
|
|
|
VERMAX-HL-1310-22 |
|
|
|
|
| 53.5 | 52.5 | 52.0 | 51.5 | 51.0 | 50.0 | 49.5 |
|
|
Оптические характеристики | |
---|---|
Длина волны | 1310(±20) |
Тип лазера | DFB (Ortel) |
Режим оптической модуляции | Прямая амплитудная модуляция |
Обратные потери, дБ | 45 |
Оптический разъем | SC/APC |
Выходная оптическая мощность, мВт | 10 |
Характеристики ВЧ тракта | |
Рабочая полоса частот, МГц | 47-870 |
Входной уровень, дБмкВ | 75-85 |
AGC диапазон, дБ | ± 5 |
MGC диапазон, дБ | 0...15 |
Неравномерность, дБ | ±0.75 |
Возвратные потери, дБ | 16 |
Входное сопротивление, Ом | 75 |
Канальные характеристики | |
CNR, дБ | 52 |
Общие характеристики | |
Сетевой интерфейс | RJ-45, RS-232 |
Напряжение питания, В | 135-265 (DC 48В Опционально) |
Потребляемая мощность, Вт | 15 |
Рабочая температура, °С | -5 ... +45 |
Температура хранения, °С | -20 ... +65 |
Относительная влажность,% | 5%...95% |
Габариты, мм | 483 x 380 x 44 |
ВЕС, КГ | 5,5 |
Комплектация | Устройство, кабель питания, инcтрукция |
Количество оптических выходов, шт | 1 |
