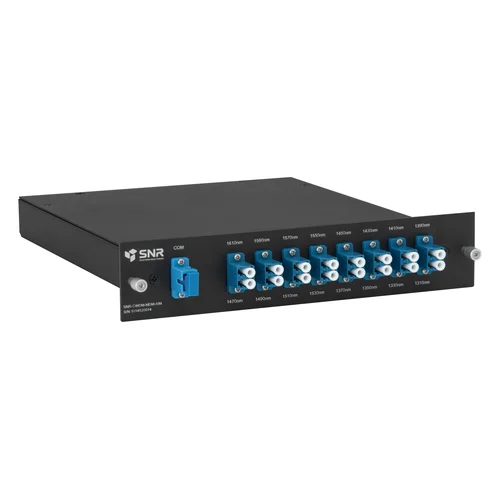

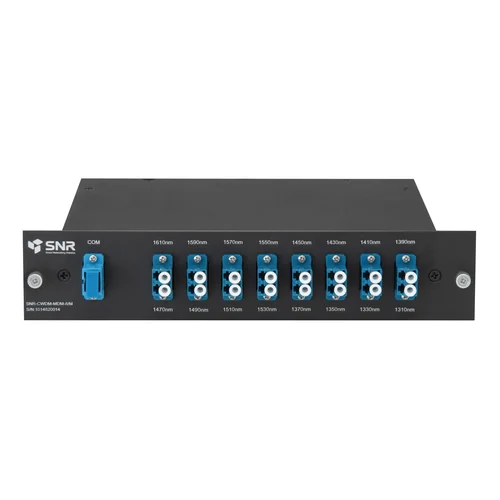

Мультиплексор CWDM одноволоконный 8-канальный (trx:1610-1390, 1470-1310)

Нет отзывов
SNR
Артикул:SNR-CWDM-MDM-8/M
Код товара: 06296
SNR

Пассивное устройство спектрального мультиплексирования-демультиплексирования для 8 оптических каналов, одноволоконный, TRx: 1610/1470нм, 1590/1490нм, 1570/1510нм, 1550/1530нм, 1450/1370нм, 1430/1350нм, 1410/1330нм, 1390/1310нм.

Ваша цена (за шт): 7 907 620 сум
Параметры заказа:
Описание

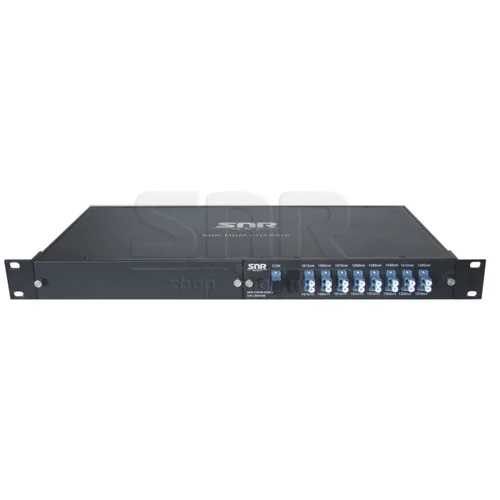

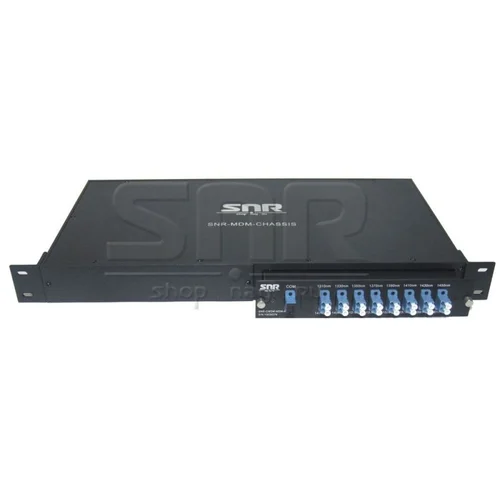

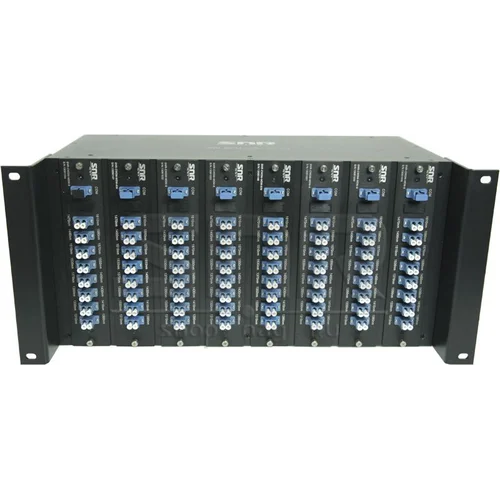

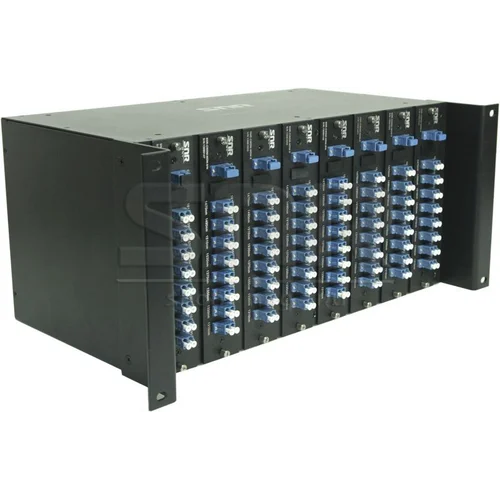

Пассивное устройство спектрального мультиплексирования-демультиплексирования для 8 оптических каналов, работа по одному волокну. Исполнение в виде 1/2 слота позволяет совместно с шасси SNR-MDM-CHASSIS более рационально использовать занимаемое пространство.

Основные особенности:

  • Оптические интерфейсы поддерживают все протоколы в диапазоне от 10Mb до 10G;
  • Низкая стоимость по сравнению с DWDM технологией;
  • Исполнение в виде 1/2U-слоте позволяет более рационально использовать занимаемое пространство;
  • Оптические порты TRx типа LC/UPC, COM типа SC/UPC;
  • Полностью пассивная система.    FMU-MC FT-MUX MD-1F  SNR-CWDM-MDM-8/M, CWDM, MUX/DEMUX, мультиплексор

Специально выделены несущие 1550/1530нм для использования C-диапазона DWDM. В CWDM окно 1550/1530 попадает 16 несущих DWDM:

TRx=1547.72/1528.77нм
TRx=1548.51/1529.55нм
TRx=1549.32/1530.33нм
TRx=1550.12/1531.12нм
TRx=1550.92/1531.90нм
TRx=1551.72/1532.68нм
TRx=1552.52/1533.47нм
TRx=1553.33/1534.25нм

Таким образом, появляется возможность поверх CWDM организовать от 1 до 8 DWDM каналов 10G по одному волокну.

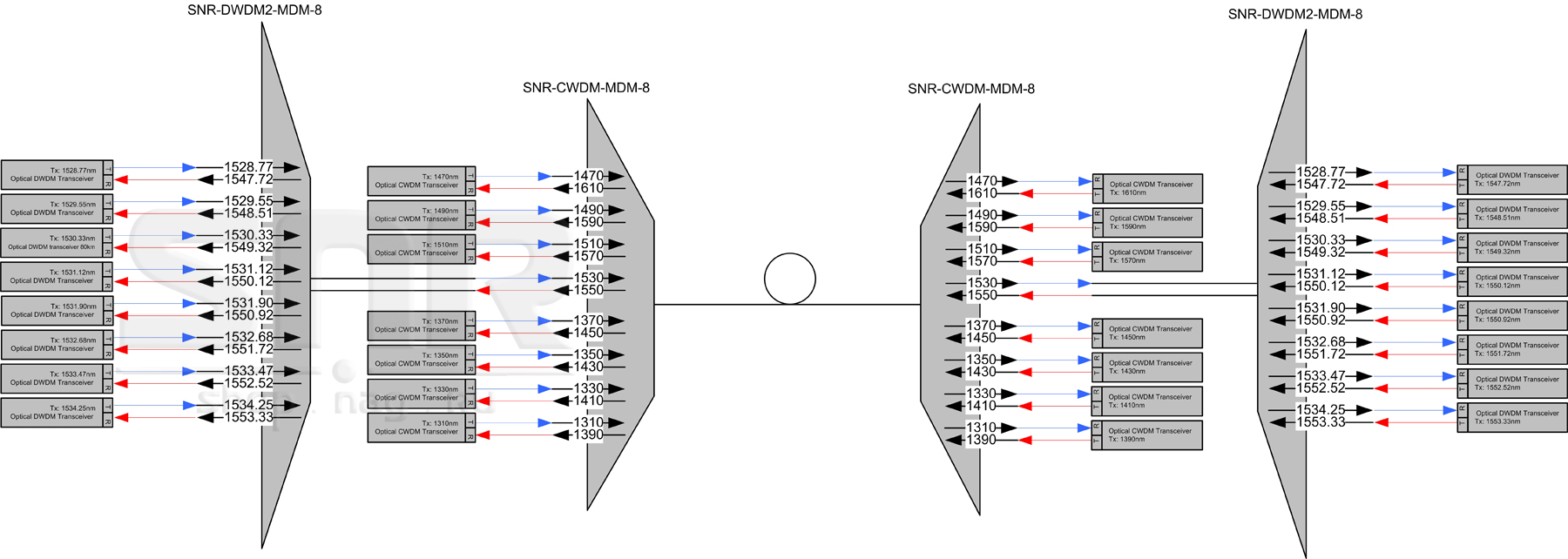

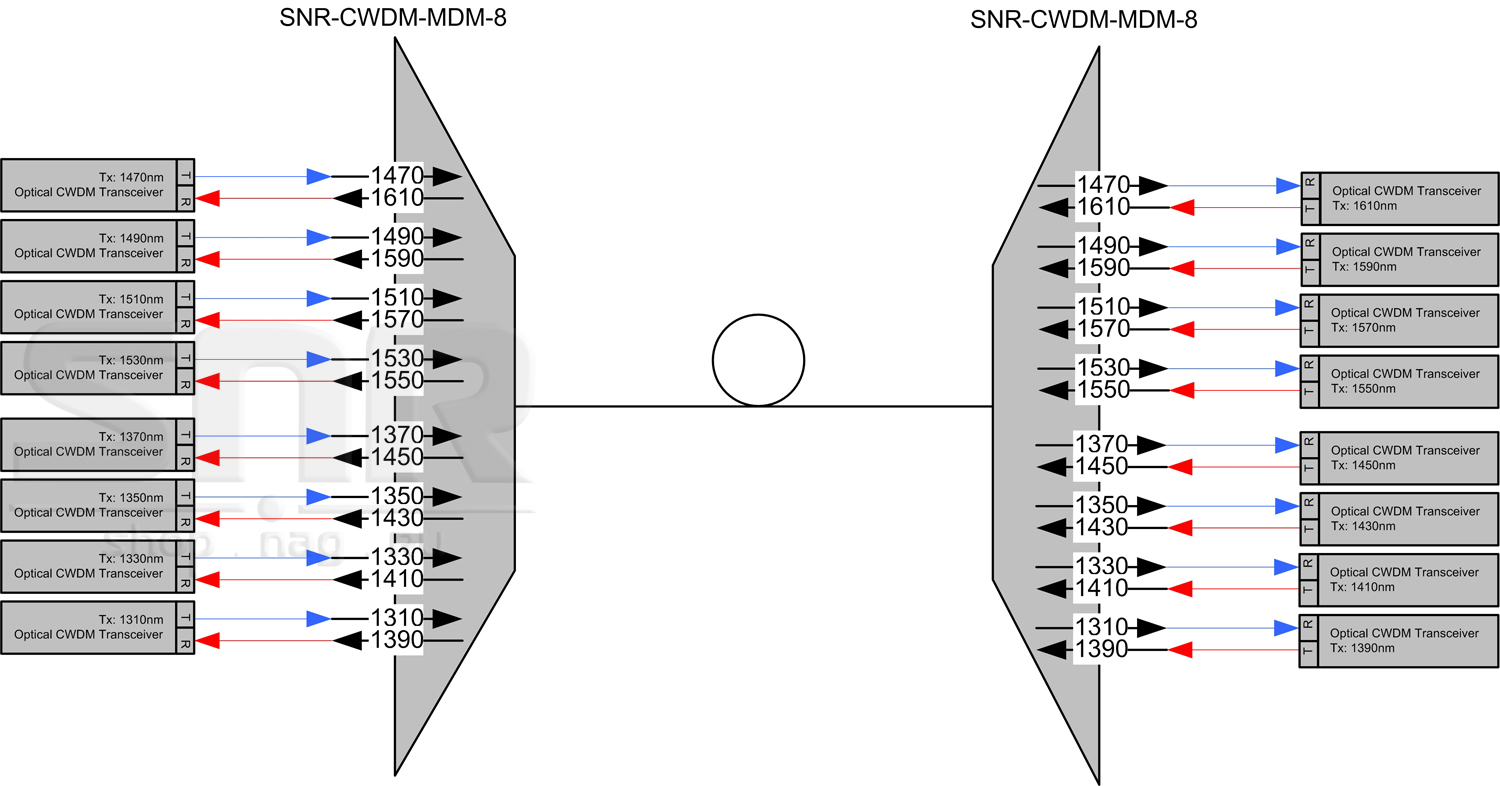

Схемы практического применения:

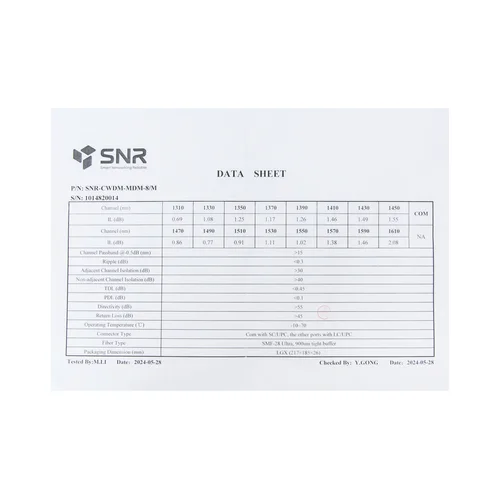

Характеристики
Характеристики
Технология уплотненияCWDM
Количество ОВ1
Количество каналов8
Несущая длина волны, нм1610, 1590, 1570, 1550, 1450, 1430, 1410, 1390, 1470, 1490, 1510, 1530, 1370, 1350, 1330, 1310
Тип исполнения1/2 слота
Вносимые потери (без учета коннекторов), dB3,6
Тип оптических коннекторовCOM: SC/UPC, TRx: LC/UPC
Межканальный интервал20 нм
Документация и ПО
Документация, руководства и инструкции
Сертификаты соответствия
Сопутствующие товары
Отзывы о товаре
Пока нет ни одного отзыва
0
Вопросы о товаре1
Уваров Александр
14.09.2023, 00:53
Помогите подобрать комплект: * Мультиплексор CWDM одноволоконный 8-канальный (trx:1610-1390, 1470-1310), например SNR-CWDM-MDM-8/M2. * Комплект подходящих к нему CWDM-трансиверов.
NAG
14.09.2023, 03:16

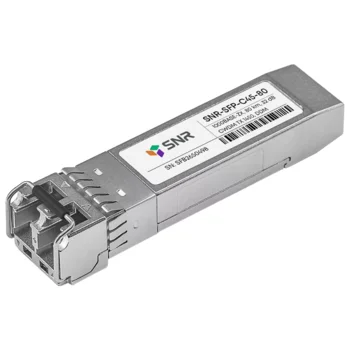

Добрый день. Чтобы подобрать комплект нужно понимать какое у вас затухание в линии или хотя бы какая дальность. Так же какая нужна скорость 1Г или 10Г. Комплект в общих чертах будет выглядеть так: SNR-CWDM-MDM-8/M2 2шт SNR-MDM-Chassis-V2 2шт SNR-SFP-Cxx-Y 16шт(где xx 31-61 по 1шт каждого, а Y - дальность линии) это для 1Г SNR-SFP+Cxx-Y 16шт(где xx 31-61 по 1шт каждого, а Y - дальность линии) это для 10Г
