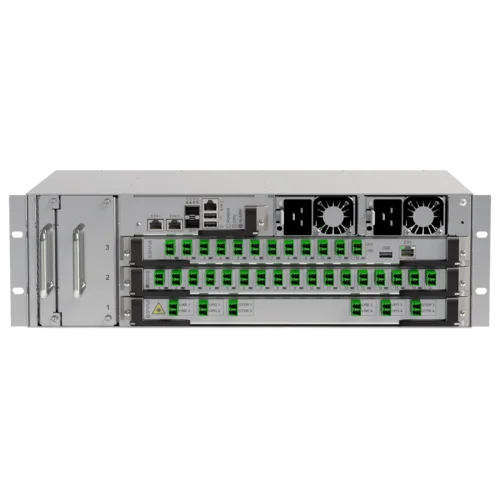

OTDR-система «Раменка»
Система для мониторинга состояния оптической инфраструктуры
и автоматизации обслуживания линий связи
Решение для анализа деградации волокна, прогнозирования возможных аварий, а также локализации проблем на сети. Система сокращает время ремонтных работ и повышает эффективность вашей инфраструктуры. Оборудование разработано с учетом возможности интеграции в существующие системы передачи данных, обеспечивая полноценную синхронную работу.
Преимущества
Функциональность и эффективность
• Протяженность одного пролета линии мониторинга до 130 км
• Одновременный контроль до 12 оптических волокон
• Возможность сохранения более 100 000 рефлектограмм на одном устройстве для анализа долгосрочный трендов
• Классификация двух типов событий — неотражающий (плохая сварка, большой изгиб волокна) и отражающий (разъем, трещины, конец волокна)
Гибкость и масштабируемость
• Оперативный вывод предупреждений об обрыве — от 30 секунд до 4 минут (зависит от длины линии)
• Привязка событий к географической карте для быстрой локализации и устранения аварий на сети
Характеристики
| Центральная длина волны | 1626±3 нм |
| Количество тестируемых волокон | до 12 |
| Ширина импульса | 5 нс, 10 нс, 30 нс, 100 нс, 300 нс, 1 мкс, 3 мкс, 10 мкс, 20 мкс |
| Динамический диапазон | 40 дБ (1 порт), 36 дБ (12 портов) |
| Разрешение | 0.04 – 40 м |
| Рабочий диапазон длин волн транзитных сигналов | 1310 – 1563 нм |
| Потери, вносимые в 1528-1563 нм | ≤1.5 дБ |
| Потери, вносимые в 1510 нм | ≤1.5 дБ |
| Потери, вносимые в 1310 нм | ≤2 дБ |
| Общие | |
|---|---|
| Тип платформы | Шасси |
| Форм-фактор платформы | 2RU |
