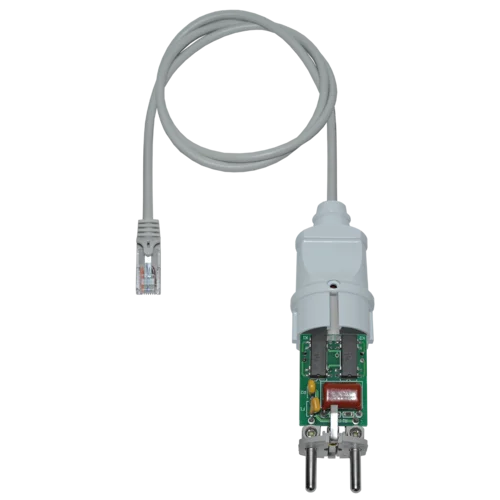

Датчик напряжения "Phase Detector"

Нет отзывов

Вопросов

Артикул:SNR-PHD-1.0

Код товара: 17632

Датчик фазы предназначен для отслеживания наличия переменного напряжения.

Ваша цена (за шт): 241 070 сум

Параметры заказа:

Под заказ

Товар новый гарантия 12 месяцев

Описание

Принцип работы, режимы работы:

1. На вилке питания присутствует отслеживаемое напряжение, устройство замыкает пары RX и TX, порт на отслеживаемом коммутаторе в режиме UP.

2. На вилке питания отсутствует отслеживаемое напряжение, устройство размыкает пары RX и TX, порт на отслеживаемом коммутаторе в режиме DOWN.

Коммутатор должен быть предварительно настроен на посылку соответствующих trap сообщений.

Особенности, приемущества:

миниатюрный источник питания
гальваническая изоляция порта RJ45 от напряжения питания = 1.4 кВ
шнур 1м
низкая цена
не требует настройки

Диапазон входного напряжения: 110-256 ACV.

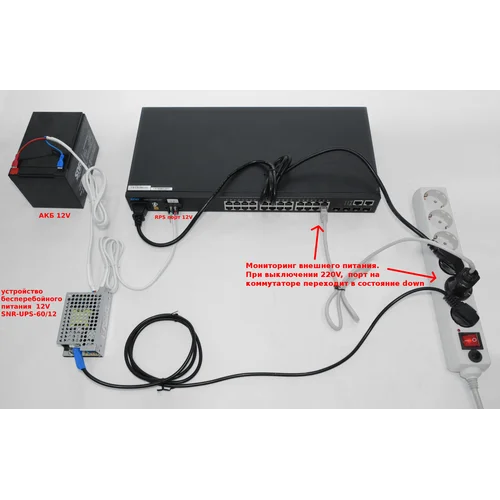

Схема подключения:

Вопросы и ответы:

Русалёв Илья Игоревич

--Недавно приобрели пару данных девайсов Датчик напряжения "Phase Detector".
Столкнулся с вопросом, при подключении к управляемым коммутатором (пробовал на 2х Eltex MES3124F и D-link 1510-28) Линк не загорается, хотя при подключении к обычному wifi роутеру линк горит.
Возможно нужно внести какие то корректировки в настройки порта.
Еслм да то не подскажите какие?

- надо на порту отключить STP: spanning-tree bpdufilter enable
и настроить speed 10 duplex half
и какой-нибудь access vlan , который будет только на этом порту, чтобы не получилось бродкаст-шторма.

- да работает. спасибо.

--Не могу подружить с Cisco.

-Для работы датчика для устройств, работающих на Cisco IOS, чтобы отключить STP, необходимо дополнительно перевести порт duplex full (Связанно с реализацией RPVST+ на Cisco IOS)
Пример конфигурации:
no spanning-tree vlan 1,11
interface FastEthernet0/3
switchport access vlan 11
switchport mode access
speed 10
duplex full
spanning-tree portfast
spanning-tree bpdufilter enable

Документация и ПО

Документация, руководства и инструкции

Паспорт

Декларация о соответствии

Сопутствующие товары

Датчики и сенсоры / Контроль эл.питания

Аналоги

Наименование товара	Артикул	Цена	Доступно / всего
Датчик напряжения на DIN рейку с дискретным выходом "Phase Detector-DIN"	SNR-PHD-DIN-1.0	Склад: 10+/10+ шт

Отзывы о товаре

Пока нет ни одного отзыва

Вопросы о товаре3

Иван Шепетовский

11.01.2023, 13:14

как заставить это работать на d-link c уведомлениями в Dude.

NAG

16.01.2023, 07:21

Добрый день! Устройство "Phase Detector" имеет релейный выход и замыкает/размыкает пары RX и TX, меняя на коммутаторе состояние порта (Link UP/DOWN). Питание есть - порт в режиме UP. Питания нет - порт в режиме DOWN. Для контроля состояния наличия питания, Ваша система мониторинга должна быть предварительно настроена на приёмку trap сообщений от коммутатора или вести SNMP опрос OID текущего состояния порта. Коммутатор в свою очередь должен тоже поддерживать данные функции.

Алексей

23.11.2021, 09:50

Добрый день. Подскажите, как поведёт себя устройство при скачках напряжения выше 256 В ? Имеется ли какой-либо предохранитель ? А то беспокоюсь за оборудование, в которое будет включаться этот датчик.

NAG

25.11.2021, 05:22

Добрый день! На устройстве стоит гальваническая развязка, так что, за конечное оборудование можно не переживать.

Пользователь

06.09.2021, 06:42

Код товара: 17632, стоимость указана с учетом НДС? Без НДС какая цена?

NAG

06.09.2021, 08:46

Добрый день! Цены на сайте указаны с учетом НДС. Для заказа оборудования и обсуждения цен, пожалуйста, отправьте письмо на адрес sales@nag.ru Спасибо!
