Описание
Uniview NSW2020-10T-POE-IN-NB — это неуправляемый Ethernet-коммутатор с PoE, рассчитанный на применение в системах видеонаблюдения и сетях малого масштаба. Линейка NSW2020 позиционируется как экономичное решение с базовыми L2 возможностями, пассивным (store-and-forward) режимом коммутации, поддержкой различных рабочих режимов (Normal/Extend/VLAN) и расширенной подачей питания по PoE для камер, точек доступа и других сетевых устройств.

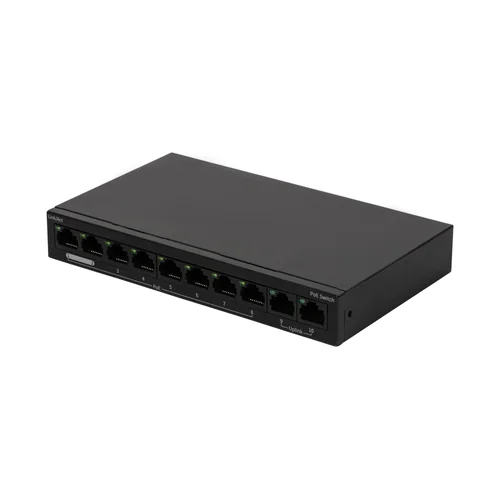

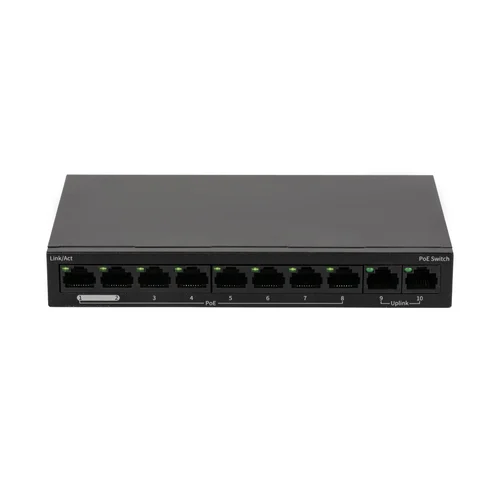

Аппаратные интерфейсы и порты
-
Всего портов: 10 × RJ45 10/100 Мбит/с Ethernet.
-
PoE-порты: 8 × PoE (ports 1–8).
-
Uplink-порты: 2 × RJ45 (без PoE).
-
Стандарты PoE: IEEE 802.3af и IEEE 802.3at (PoE+).
-
Авто MDI/MDIX: поддерживается на всех портах.
-
Тип коммутации: store and forward.
Коммутационные параметры
| Параметр | Значение |
|---|---|
| Коммутационная способность | 2 Гбит/с |
| Производительность (пересылка пакетов) | 1.49 Mpps |
| MAC-таблица | 1 K записей |
| Буфер пакетов | 448 Kbit |
| PoE-бюджет (максимум) | 88 Вт (≈30 Вт на порт) |
| Входная мощность (общая) | ≈94 Вт |

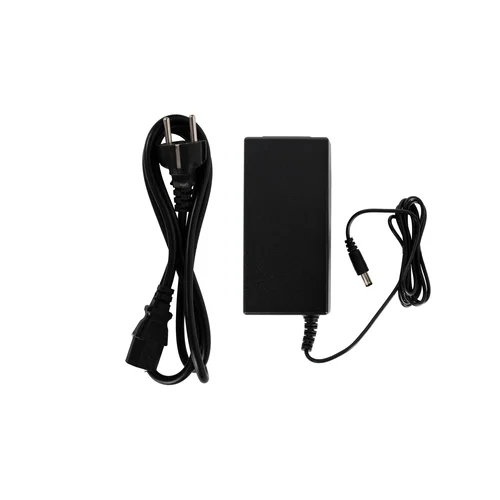

| Питание | DC 48/51 В через внешний адаптер (AC 100–240 В) |
Режимы работы
Коммутатор поддерживает несколько ключевых режимов, упрощающих интеграцию в CCTV-сети:
-
Normal (Default) — все порты свободно коммуницируют между собой.
-
EXTEND (Surveillance-mode) — позволяет увеличить дальность передачи PoE до ≈250 м (с пониженной пропускной способностью данных).
-
VLAN/Secure Mode — изоляция downlink-портов от друг друга с обменом только через uplink (повышает безопасность сетевого сегмента).
-
Traffic Control — базовые механизмы управления трафиком.
-
Buffer Optimization — оптимизация буферов для повышения стабильности передачи.
Эти режимы особенно полезны в CCTV-инсталляциях с длинными трассами, где требуется увеличить радиус действия PoE без дополнительного оборудования.

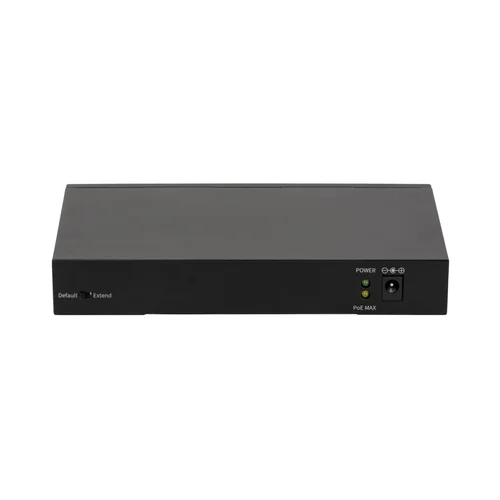

Индикация и индикаторы
Коммутатор оснащён стандартными светодиодами:
-
POWER — питание присутствует/отсутствует.
-
PoE-MAX — индикация загрузки PoE-бюджета (нормальная/пиковая).
-
LINK/ACT — активность/наличие соединения.
Элементы индикаторов помогают оперативно диагностировать состояние питания и сетевых соединений.
Физические характеристики
-
Корпус: металлический, пассивное охлаждение (без вентиляторов).
-
Габариты: ~171 × 103 × 25 мм.
-
Вес: ~0.29 кг.
-
Рабочий диапазон температуры: 0 °C…40 °C.
-
Рабочая влажность: 10 %…90 % (без конденсации).
Электропитание PoE
Коммутатор соблюдает стандарты IEEE 802.3af/at, что обеспечивает:
-
До 30 Вт на каждый PoE-порт (при необходимости питания PoE+-устройств).
-
Общий PoE-бюджет: ~88 Вт.
-
PoE-Mode: Mode B (4578 pinout).
-
Max. PoE-ток: соответствует стандартам активного PoE.
