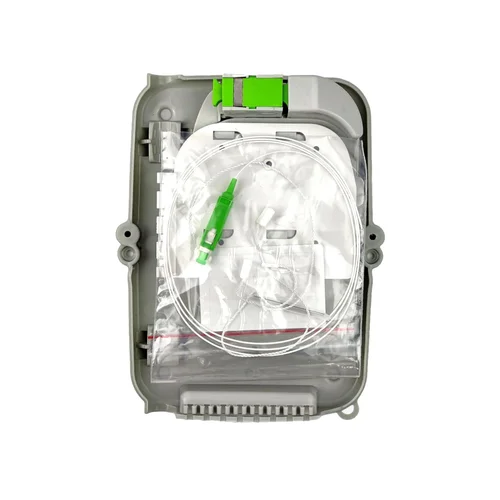

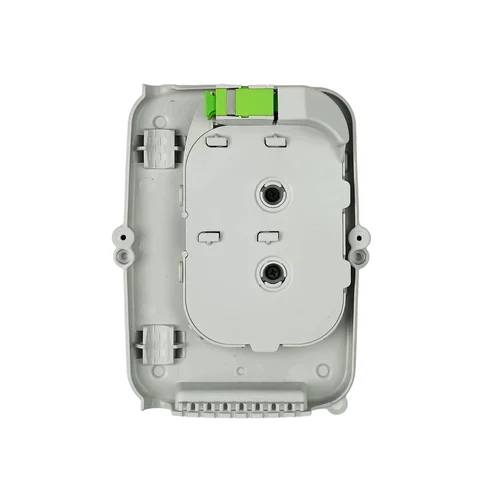

Оптическая распределительная коробка этажная до 16 абонентов KSC-ОРК-16С 1.3 - устройство, предназначенное для заделки межэтажного оптического кабеля и его дальнейшей коммутации с устройствами разведения волоконно-оптической линии (сигнала) на абонентов.

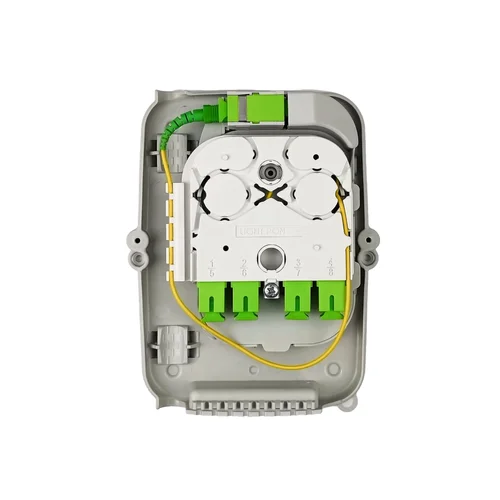

Для разветвления сигнала в KSC LIGHT PON ОРК-16С 1.3 применяются УСМ-модули - универсальные сплиттерные модули, равномерно распределяющие сигнал по планарной технологии интегрированного PLC-сплиттера.
При установке ОРК-16С 1.3 подключение первого абонента осуществляется напрямую без установки УСМ-модуля.
При подключении второго и последующих абонентов устанавливаются УСМ-модули согласно количеству подключаемых абонентов.
- Конструкция ОРК выполнен таким образом, чтобы обеспечить транзит кабеля вдоль тела распределительной коробки.
- Для распределения абонентских патч-кордов (абонентских кабельных сборок) предусмотрено 16 отверстий диаметром Ø до 3,2 мм.
- Изделие выполнено из негорючего АБС пластика.

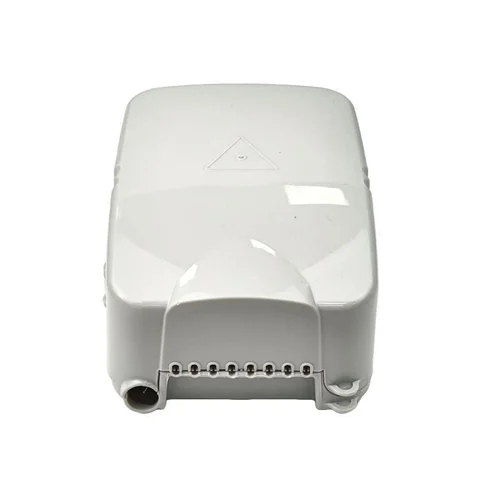

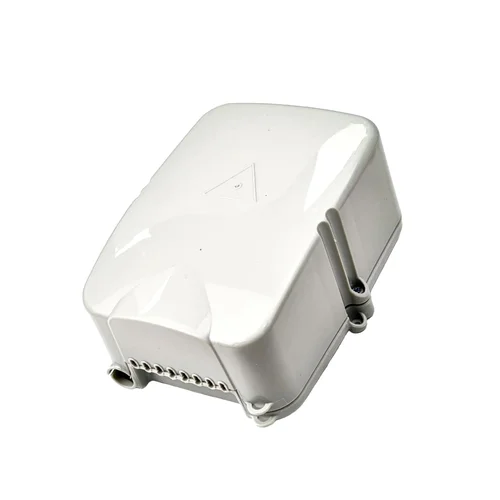

- Крышка фиксируется двумя винтами.
- ОРК отличаются компактными размерами и может быть установлено в распределительных антивандальных шкафах, в этажных кабельных нишах.
- При установке на стенах рекомендуется использовать антивандальный защитный кожух.
| Характеристики | |
|---|---|
| Тип монтажа | Внутриобъектовый |
| Возможность размещения делителя PLC | Да |
| Материал: | Поликарбонат + ABS-пластик |
| Цвет | Серый |
| Количество вводов линейного кабеля | 2 |
| Допустимый диаметр вводимых кабелей, мм | до 10 |
| Количество выводов абонентского кабеля | 16 |
| Количество устанавливаемых адаптеров | 16 |
| Тип устанавливаемых адаптеров | SC/LC Duplex |
| Температура эксплуатации, °C | от 0 до 40 |
| Габаритные размеры, мм | 75х120х170 |
| ВЕС, КГ | 0,25 |

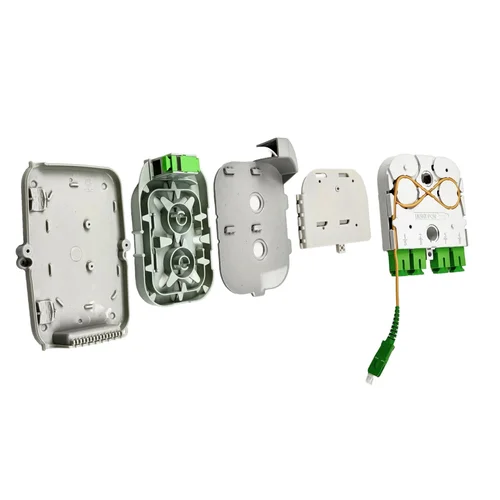

| Комплект поставки | Основание ОРК - 1шт Крышка ОРК - 1шт Сплайс кассета - 1шт Ложемент для фиксации УСМ - 1шт Биркодержатель - 1шт КДЗС 40 мм - 2шт Пластиковый держатель для сплиттера - 1шт Адаптер оптический SC/APC SM Simplex, зеленый, без фланца - 2шт Пигтейл оптический SC/APC SM G.657A1 (9/125) 0,9 мм LSZH - 1,5 м - 2шт |
