Оптические распределительные коробки марки SNR используется в системах передачи данных для соединения и коммутации магистральных и абонентских оптических кабелей, а также механической защиты сварных соединений оптических волокон.

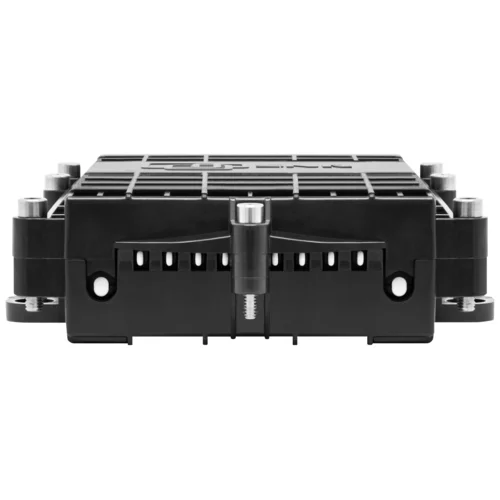

Конструкция оптического бокса SNR-FTTH-FDB-08K допускает ввод двух линейных оптических кабелей и до 8 абонентских отводов.

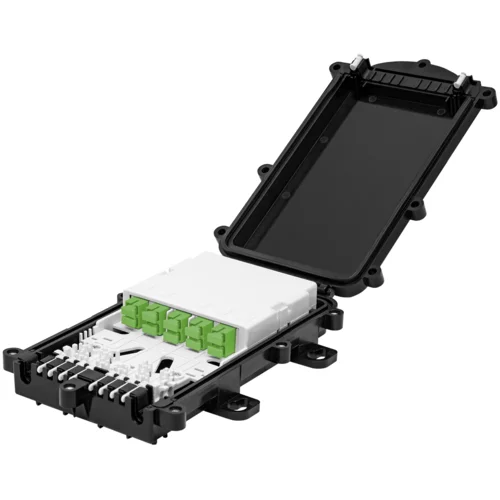

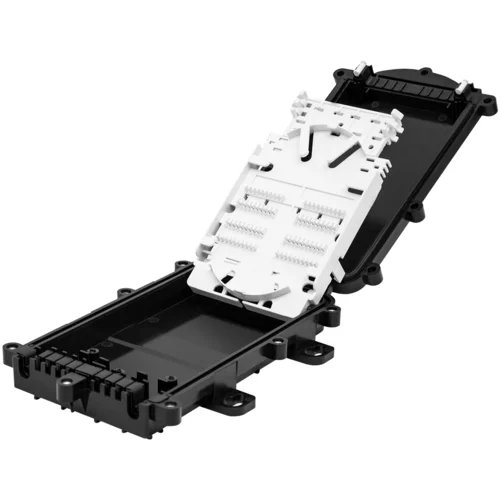

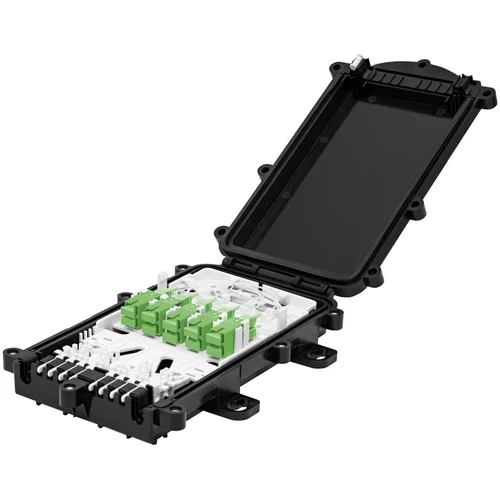

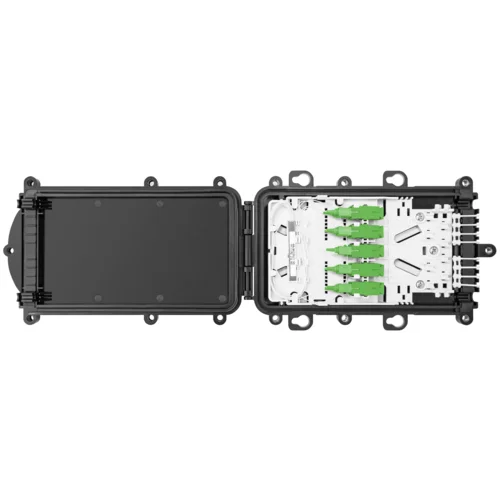

Внутри малогабаритного бокса установлена откидная панель, на одной стороне которой расположена сплайс-кассета для размещения 36 гильз КДЗС (два этажа) и запаса оптических волокон, а на другой размещены фиксаторы, позволяющие устанавливать до 10 адаптеров типа SC/LC Duplex, а также 2 оптических делителя. Область размещения адаптеров и делителей оснащена дополнительной защитной крышкой. Конструкция панели существенно упрощает процесс монтажа и последующего обслуживания.
Применение:
- FTTH;
- GPON/PON;
- телекоммуникационные сети;
- локальные сети.

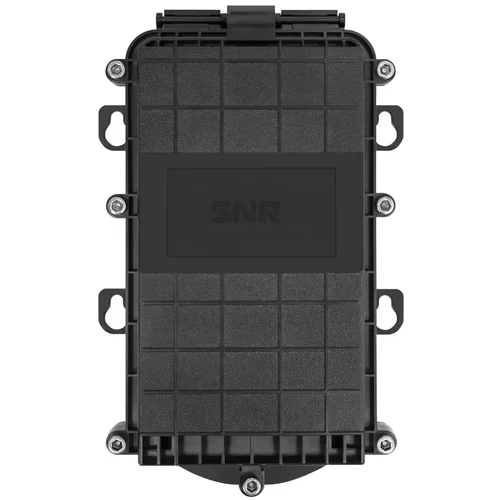

Крышка бокса снабжена специальным фиксатором в открытом положении. К основному корпусу крышка надежно крепится при помощи специальных невыпадающих винтов. Важную функцию в конструкции выполняет специальный эластичный гель, предназначенный для герметизации корпуса и кабельных вводов.
Данная коробка обладает уровнем защиты IP67, что позволяет устанавливать ее внутри помещений и на улице, а также характеризуется широким температурным диапазоном эксплуатации.

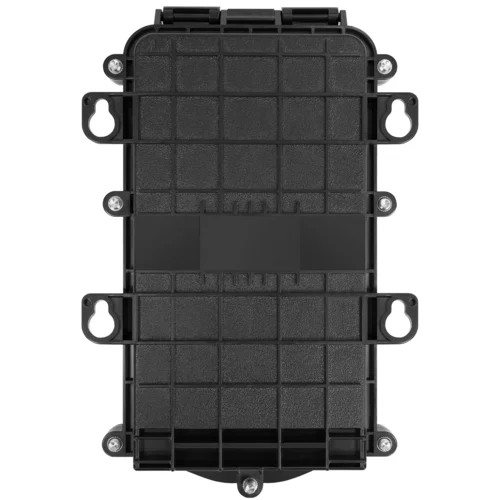

Конструкция бокса позволяет устанавливать его как на стену зданий или помещений, так и на опору при помощи стандартной монтажной ленты.
| Общие | |
|---|---|
| Тип монтажа | Уличный |
| Крепление под ленту | Да |
| Возможность размещения делителя PLC | Да |
| Материал: | ABS пластик |
| Цвет | Черный |
| Количество вводов линейного кабеля | 2 |
| Допустимый диаметр вводимых кабелей, мм | до 9 |
| Количество выводов абонентского кабеля | 8 |
| Количество устанавливаемых адаптеров | 10 |
| Тип устанавливаемых адаптеров | SC/LC Duplex |
| Степень защиты | IP67 |
| Температура эксплуатации, °C | от -60 до 70 |
| Габаритные размеры,мм | 247х159х46 |
| ВЕС, КГ | 0,5 |
| Количество в упаковке | 20 |

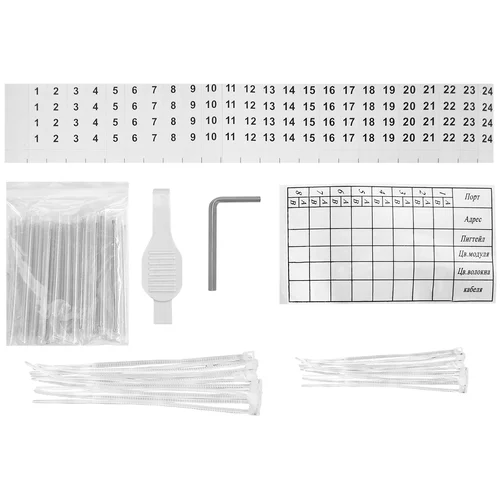

| Комплект поставки | Бокс SNR-FTTH-FDB-08K - 1 шт Шестигранный ключ - 1 шт Расходные материалы: маркеры, стяжки, гильзы КДЗС - 1 комплект |
