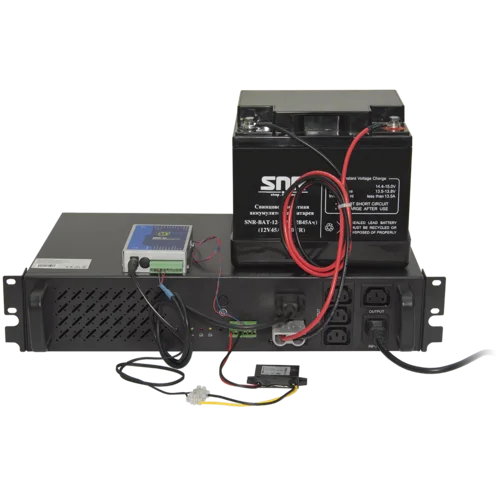

Линейно-интерактивные источники бесперебойного питания ИБП (UPS) SNR предназначены для защиты оборудования на узле доступа. Данный ИБП без встроенных АКБ. Для обеспечения автономной работы необходимо подключить 1 аккумулятор напряжением 12 VDC. Ток заряда 4 Ампера позволяет подключать аккумуляторы большой емкости (рекомендуются аккумуляторы емкостью: 40 Ач, 50 Ач).

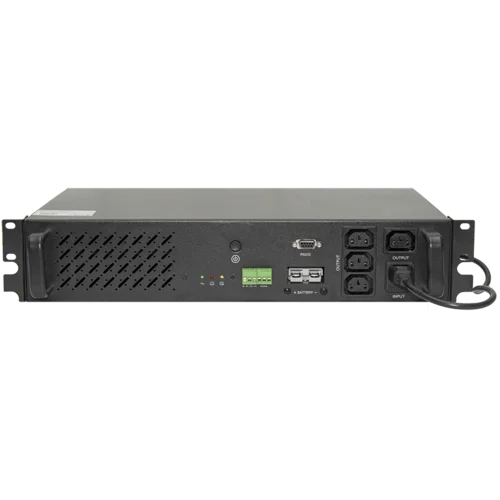

На передней панели находится коммуникационный порт RS232. Данный порт может быть использован для контроля основных параметров ИБП, удаленно с помощью ERD-3s, либо при подключении к консольному порту ПК, с помощью управляющей программы (UPSmart).
Источники бесперебойного питания SNR-UPS-LIRM имеют встроенный автотрансформатор. Автотрансформатор регулирует выходное напряжение при изменении напряжения сети - при чрезмерном повышении напряжения сети автотрансформатор понижает выходное напряжения до приемлемого уровня, при чрезмерном понижении - повышает его. Автотрансформатор обеспечивает заданный уровень выходного напряжения при колебаниях напряжения сети от номинального. широкий диапазон допустимых напряжений сети уменьшает число случаев перехода ИБП на батареи и значительно продлевает срок службы аккумуляторов.
Компактный размер и исполнение rackmount позволяют разместить ИБП SNR-UPS-LIRM в настенных шкафах глубиной 400мм.
Особенности:
- Повышение и понижение напряжения AVR
- Широкий диапазон автоматического регулирования входного напряжения
- Цифровой микропроцессорный контроль
- Индикация состояния основных режимов работы ИБП
- Аппроксимированное синусоидальное выходное напряжение при работе от батареи
- Функция «холодный старт»
- Многофункциональный ЖК дисплей
- Тепловая защита трансформатора
- RS232 порт для мониторинга ИБП
- Самодиагностика
- Защита от перезарядки, глубокой разрядки
- Защита от короткого замыкания и перегрузок
Комплект поставки:
- Инструкция по эксплуатации
- Интерфейсный кабель
- Запасные предохранители
- CD с программным обеспечением
- Кабель для подключения АКБ
Осцилограммы, снятые в различных режимах работы ИБП:
| Режим работы от сети | Режим работы от АКБ |
 |
 |
При работе от аккумуляторных батарей форма выходного напряжения становится аппроксимированной и для измерения напряжения потребуется аналоговый вольтметр или мультиметр с функцией TRMS.
| Характеристики | |
|---|---|
| Тип ИБП | Line-interactive |
| Мощность (ВА) | 500 |
| Мощность (Вт) | 300 |
| Фаза, вход | 1 |
| Фаза, выход | 1 |
| Эффективность (КПД) в режиме работы от сети | 96% в режиме работы от сети; 70% в режиме работы от АКБ |
| Напряжение на входе (В) | 220/230/240 В ± 25% (AC) |
| Частота на входе (Гц) | 50/60 Гц ±10% (автоопределение) |
| Входное соединение | IEC320 C14 |
| Напряжение на выходе (В) | 220/230/240 В ± 10% (AC) |
| Частота на выходе (Гц) | 50/60 Гц (автоопределение) |
| Тип и количество выходных розеток | IEC 320 C13 x 4 |
| Напряжение АКБ (В) | 12 |
| Вид АКБ | Свинцово-кислотные (внешние, заказываются отдельно) |
| Количество АКБ (шт) | 1 |
| Коэффициент выходной мощности (PF) | 0,6 |
| Время обеспечения резервным питанием при 50% нагрузке | Зависит от емкости внешних аккумуляторов |
| Ток заряда АКБ (А) | 4 |
| Емкость АКБ (Ач) | Зависит от емкости внешних аккумуляторов |
| Размеры ИБП ВхШхГ (мм) | 88x480x350 |
| Вес ИБП, кг | 7,9 |
| Температура эксплуатации, °C | от 0 до 40 |
| Относительная влажность (%) | 0 – 95% (без конденсата) |
| Форм-фактор | Rackmount |
| Коммуникационный порт | RS232 |
| Максимальное количество линеек | 1 |
| Общие | |
| Без встроенных АКБ | Да |
