- Число каналов управления – 4;
- Возможность управления индуктивной нагрузкой;
- Напряжение коммутации до 250 В;
- Напряжение питания 5 В;
- Напряжение управления 1,5 В ... 5 В;
- Ток коммутации канала: до 3 А (ограничено толщиной меди печатной платы);
- Пластиковый корпус;

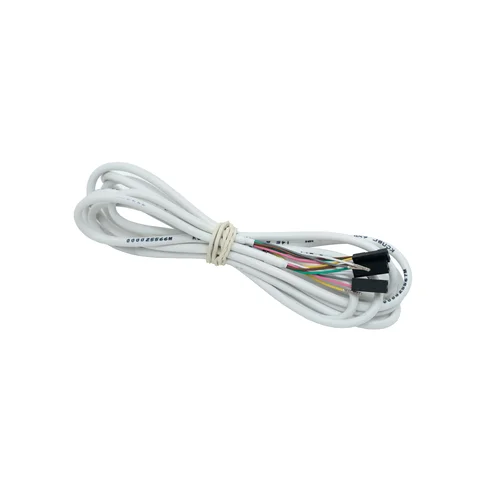

- Съёмный провод длиной 2 м.

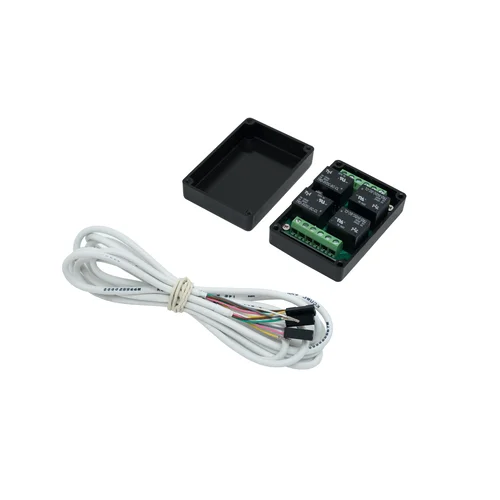

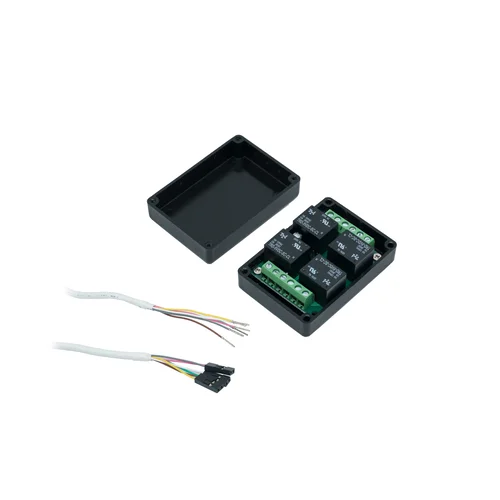

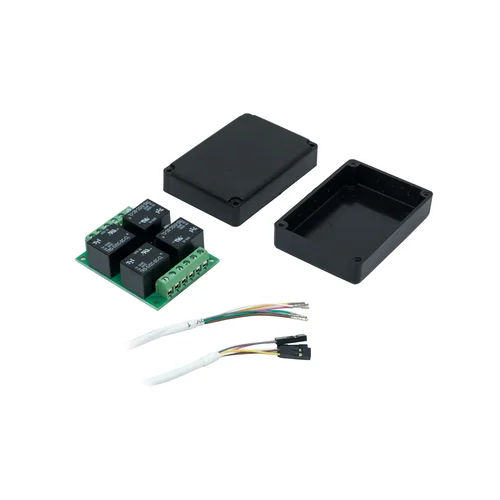

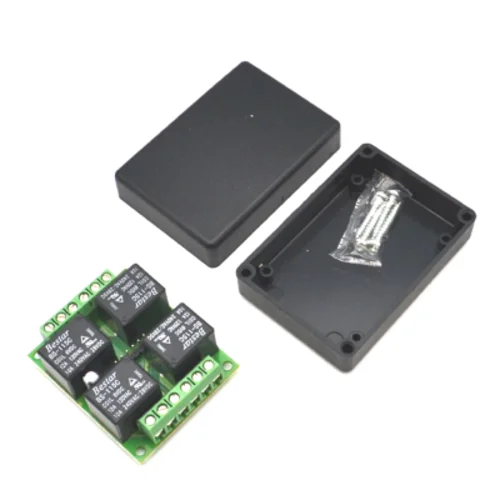

MP701 исполнительный элемент (4 независимых канала по 2кВт 10А) управляет 4 каналами и обеспечивает гальваническую развязку между датчиками и электроприборами. Исполнительный элемент управляется подачей напряжения 1,5 В ... 5 В, поступающего от устройства NetPing. При желании изделие может быть размещено в корпусе, который входит в комплект поставки. Однако доработать его (сделать отверстия и вырезы) пользователь должен самостоятельно.
Исполнительный элемент MP701 может работать с устройствами удалённого мониторинга датчиков и устройствами управления электропитанием (PDU): UniPing server solution v3/SMS, UniPing server solution v3, UniPing v3, NetPing 8/PWR-220 v3/SMS, NetPing 2/PWR-220 v2/SMS, NetPing 2/PWR-220 v3/ETH.
Меры предосторожности:
Не превышайте максимально допустимое напряжение питания исполнительного элемента;
Не путайте полярность питания исполнительного элемента;
Не превышайте максимально допустимую мощность нагрузки;
Несоблюдение данных требований приведет к выходу исполнительного элемента из строя.
Подключение MP701 к устройствам NetPing

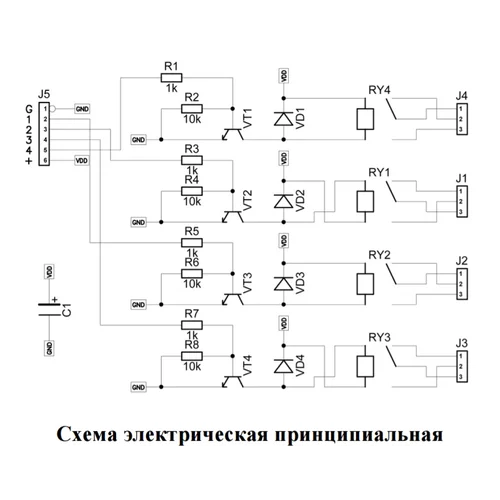

См. Схему электрическую принципиальную.
Напряжение питания 5 В («G», «+»), а также управляющие сигналы (контакты «1», «2», «3», «4») подаются на разъём в центре печатной платы. Обозначение контактов разъёма имеются на печатной плате с обратной стороны. Разъёмы по краям печатной платы служат для подключения коммутируемых нагрузок.
Несоблюдение данных требований приведет к выходу исполнительного элемента из строя.
Управление электропитанием
Количество независимых каналов управления электропитанием: 4 канала
Физические параметры
- Максимальный ток коммутации: 3А
- Размеры устройства: 70 x 50 x 28
- Комплект поставки: Устройство, корпус, соединительный кабель, инструкция
- Электропитание: 5В
- Корпус: Пластик
- Напряжение управления: 1.5В .. 5В
- Напряжение коммутации: До 250В
- Ток питания: Не более 200 мА
- Диапазон температур: -30°C .. 60°C
- Вес: 109 г.
