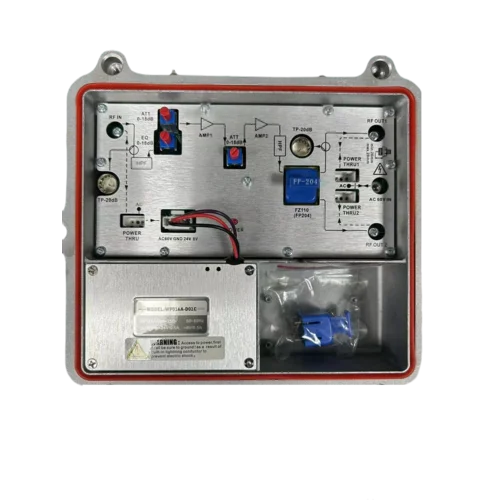

SNR-HA-110-38 - Магистральный усилитель. Корпус исполнен в защитном исполнении, подходит для установки как внутри помещений, так и снаружи.
Магистральные усилители используется для усиления и дальнейшей передачи сигналов аналогового и цифрового телевидения, телефонии и данных в опорных сетях кабельных операторов. Современная схемотехника, качественная элементная база, продуманная конфигурация - обеспечивают отличную производительность.
Эксплуатационные характеристики:
- Диапазон частот до 1003 МГц.
- Универсален в эксплуатации благодаря вставкам аттенюатора, эквалайзера, а также оснащен контрольными отводам прямого и обратного канала.
- Усилитель может гарантировать стабильную работу в неблагоприятных климатических условиях благодаря водонепроницаемому алюминиевому корпусу, также имеет надежную коммутацию питания и систему молниезащиты.
| 1. Переменный аттенюатор | 2. RF вход | 3. Переменный эквалайзер |
| 4. Переменный аттенюатор | 5. Контрольный отвод (вход) -20дБ | 6. Разъем питания |
| 7. Вставка инжектора питания | 8. Блок питания | 9. Индикатор питания |
| 10. Выход 1 | 11. Вставка инжектора питания | 12. Контрольный отвод (выход) -20дБ |
| 13. Порт питания AC60В (Опция) | 14. Вставка FP204 (делитель) или FZ110 (ответвитель) | 15. Выход |
| 16. Вставка инжектора питания |
Блок-схема
Характеристики
| Общие характеристики | |
|---|---|
| Тип усилителя КТВ | Магистральный |
| Потребляемая мощность, Вт | 12 |
| Ослабление сигнала на контрольном отводе, дБ | -20 |
| Тип соединителей | F-разъём |
| Габариты, мм | 220 × 205 × 65 |
| Количество RF выходов | 2 |
| Прямой канал | |
| Уровень входного сигнала, дБмкВ | 70 |
| Уровень выходного сигнала, дБмкВ | 110 |
| Коэффициент усиления, дБ | 39 |
| Частотный диапазон, МГц | 45-862/1003 (опционально) |
| Коэффициент шума, дБ | ≤10 |
| CTB, дБ | 66 |
| CSO, дБ | 64 |
| Диапазон регулировки наклона, дБ | 0…18 |
| Диапазон регулировки уровня, дБ | 0…18 |
| Неравномерность АЧХ, дБ, | ±0,75 |
Отзывы о товаре
Пока нет ни одного отзыва
Вопросы о товаре1
03.07.2024, 17:51
Здравствуйте. Возможно ли настроить работу данного усилителя так, чтобы при отключении сетевого питания 230 вольт, он автоматически переключался на дистанционное питание по коаксиальному кабелю (AC 30-60 вольт)
04.07.2024, 04:58
Добрый день, данный усилитель может работать только от 220В, если его использовать в дистанционном питании, то требуется другая модель с блоком питания рассчитанным на дистанционное питание SNR-HA-110-38-60
