Модуль сумматора и усилителя PBI DMM-1701CA

Нет отзывов
Нет вопросов
PBI
Артикул:DMM-1701CA
Код товара: 09201
PBI
Ваша цена (за шт): 2 322 859 сум
Параметры заказа:
Описание

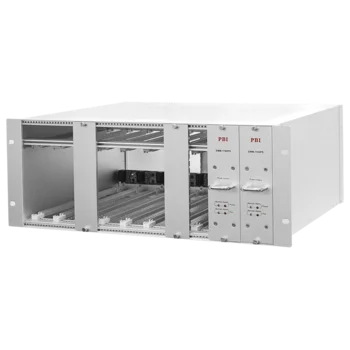

DMM-1000 - это популярная среди операторов телевизионная головная станция производства компании PBI (Китай). Её отличительная особенность - отсутствие внутренней шины обмена данными, то есть каждый установленный модуль работает независимо от других, получая от шасси только электропитание. Широкий выбор функциональных модулей позволяет реализовать любое решение по приёму, обработке и вещанию телевизионных сигналов в сетях кабельного телевидения.

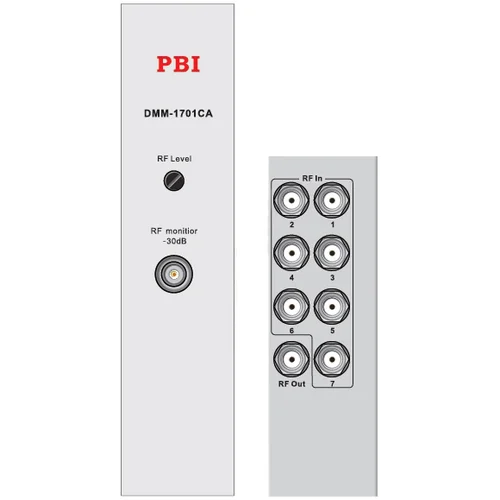

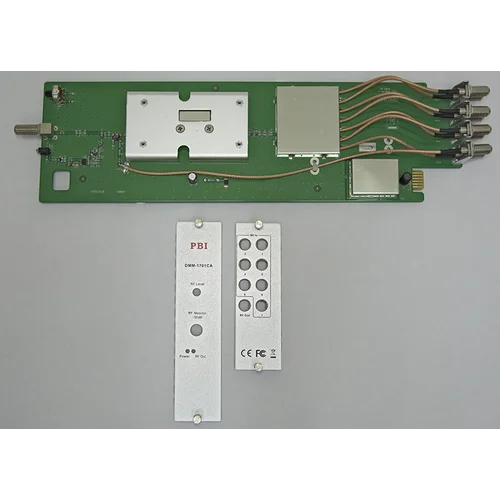

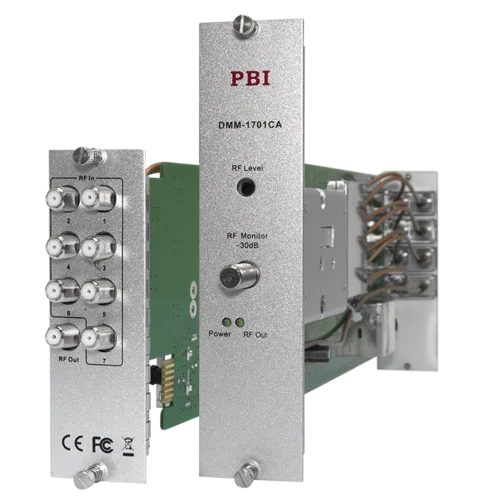

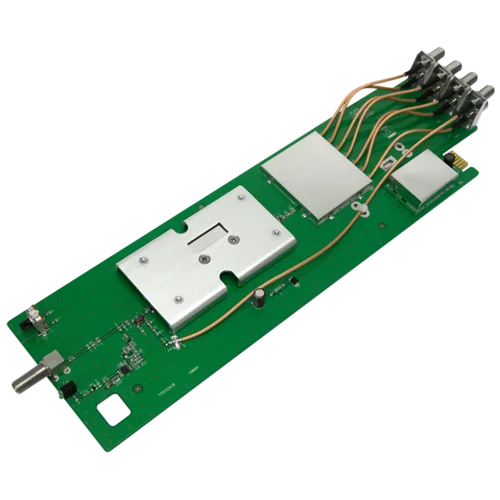

Модуль сумматора и усилителя DMM-1701CA позволяет сложить 7 ВЧ сигналов в полосе 48-860 МГц на один выход с усилением до 110 дБмкВ на каждую несущую (ручная регулировка на передней панели модуля). В модуле отсутствуют интерфейсы управления.

Технические характеристики:

Количество и тип разъёмов

Входы: 7 x F female, 75 Ом

Основной выход: 1 x F female, 75 Ом

Тестовый выход: 1 x F female, 75 Ом, ослабление -30 дБ

Диапазон частот 48...860MHz
Максимально допустимый уровень входной мощности 100 дБмкВ (на каждую несущую)
Максимальный уровень выходной мощности 110 дБмкВ (на каждую несущую)
Входные возвратные потери ≥ 7 дБ
Выходные возвратные потери ≥ 12 дБ
CTB

Номинальное значение: -62 dBc

Максимальное значение: -60 dBc

112 аналоговых несущих, плоская АЧХ

XMOD

Номинальное значение: -58 dBc

Максимальное значение: -56 dBc

112 аналоговых несущих, плоская АЧХ

CSO

Номинальное значение: -62 dBc

Максимальное значение :-60 dBc

112 аналоговых несущих, плоская АЧХ

Фактор шума < 6 дБ
Неравномерность переходной характеристики

Номинальное значение: 0,5 дБ

Номинальное значение: 2,5 дБ

Изоляция между входными портами

Номинальное значение: 20 дБ

Минимальное значение: 16,5 дБ

Изоляция между входными и выходным портом Минимальное значение: 27 дБ
Характеристики
Характеристики
Серия устройствDMM-1100
Тип оборудованияАксессуары
