Поддерживает управление и мониторинг по WEB, SNMP и по средствам прикладного ПО Vermax Network Management System (Vermax NMS)

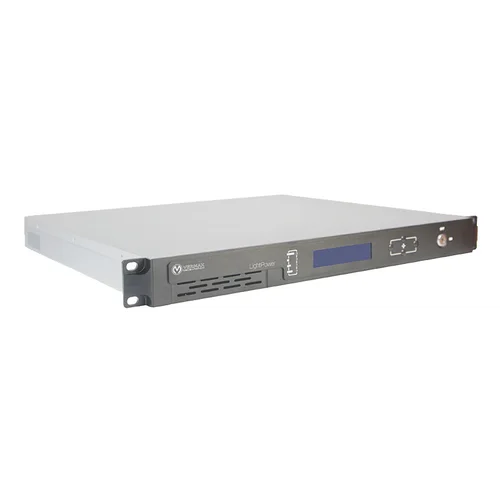

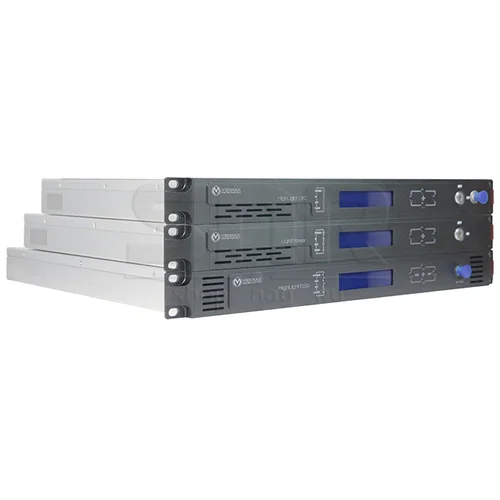

VERMAX-EDFA-xx - оптические усилители на волокне, легированном эрбием (Усилитель EDFA - Erbium-Doped Fiber Amplifier) Оптический усилитель состоит из легированного эрбием оптического волокна и высоконадежных лазеров накачки работающих на 980/1480 нм. Хорошие эксплуатационные показатели позволяют использовать данную модель в различных сетях кабельного телевидения больших и средних размеров.
-
Низкий шум и высокая энергетическая эффективность обеспечивается применением системы лазеров накачки с разными длинами волн;
-
Микропроцессорная система контроля обеспечивает стабильность параметров и рабочих режимов;
-

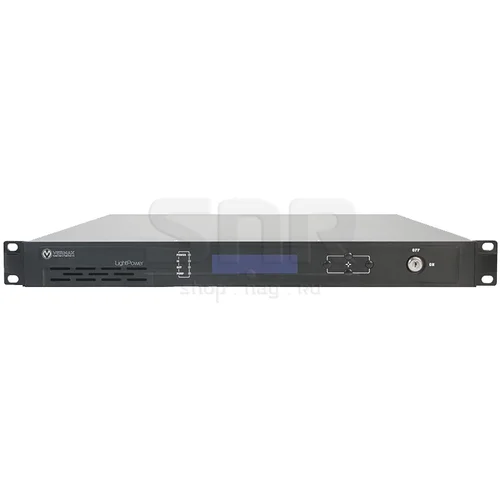

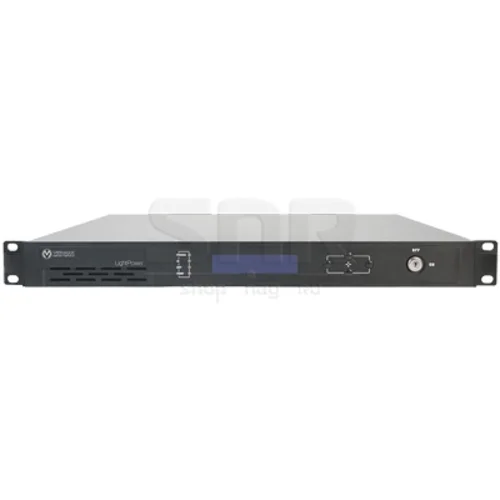

Встроенный дисплей для контроля рабочих режимов;
-
Широкий диапазон доступных выходных мощностей (различные модели);
-
2 блока питания;
-
Стандартный конструктив 19" 1U.
| Параметр | Значение | Примечание | |
| Характеристики оптической части | Длина волны, нм | 1545..1565 | |
| Входная мощность, дБм | -10 ... +10 | рекомендуемый входной уровень сигнала 0 ... +5 | |
| Выходная мощность, дБм | 15 .. 25 дБм | В зависимости от модели | |
| Стабильность выходной мощности, дБ | +/- 0,5 | ||
| Число выходов | 1 | | |
| Коэффициент шума, дБ | 5 | при оптической мощности на входе 0дБ | |
| Обратные потери, дБ | >45 | на оптическом входе / выходе | |
| Поляризационно-зависимые потери, дБ | 0,3 | | |
| Зависимость коэффициента усиления от поляризации, дБ | 0,5 | | |
| Изоляция входа / выхода, дБ | -30 | | |
| C/N | 51 | 10км стандартная оптическая линия, передатчик 1550нм с внешней модуляцией, передача 59к в аналоге и 30к в цифре, на входе оптического приемника -1дБм | |
| C/CTB | 63 | ||
| C/CSO | 63 | ||
| Оптический разъем | SC/APC | под заказ FC/APC, LC/APC | |
| Встроенный аттенюатор | 0-4 | | |

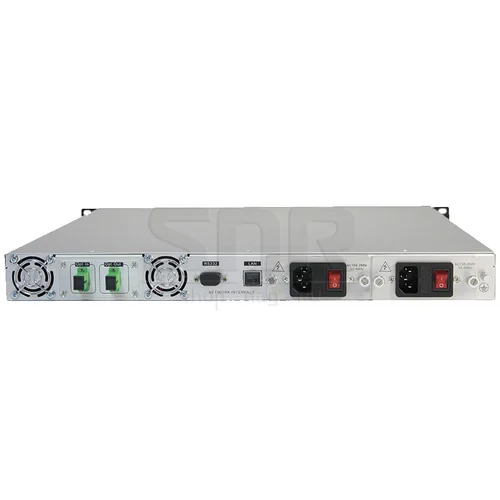

| Общие характеристики | Сетевой интерфейсный порт | RJ-45, RS-232 | поддерживает I.E. и SNMP |
| Напряжение питания, В | 160..250 (50Гц) | 220VAC Опционально DC 36-90В | |
| Потребляемая мощность, Вт | >50 | при работе одного блока питания | |
| Рабочая температура, oC | -5..+55 | температура регулируется автоматически | |
| Температура хранения, | -30..+70 | ||
| Относительная влажность | 5% ~ 95% | ||
| Размеры, мм | 483 x 405 x 44 | 1RU | |
| Вес, кг | 5 | в упаковке 6кг | |
|
Параметр |
Значение |
Примечание |
|
|
Характеристики оптической части |
Длина волны, нм
|
1545..1565
|
|
|
Входная мощность, дБм
|
-5 (-10) ... +10
|
рекомендуемый входной уровень сигнала 0 ... +5
|
|
|
Выходная мощность, дБм
|
В зависимости от модели
|
15 .. 25 дБм
|
|
|
Стабильность выходной мощности, дБ
|
+/- 0,5
|
||
|
Число выходов
|
1 |
SC/APC
|
|
|
Коэффициент шума, дБ
|
5
|
при оптической мощности на входе 0дБ
|
|
|
Обратные потери, дБ
|
>45
|
на оптическом входе / выходе
|
|
|
Поляризационно-зависимые потери, дБ
|
0,3
|
|
|
|
Зависимость коэффициента усиления от поляризации, дБ
|
0,5
|
|
|
|
Изоляция входа / выхода, дБ
|
-30
|
|
|
|
C/N
|
51
|
10км стандартная оптическая линия, передатчик 1550нм с внешней модуляцией, передача 59к в аналоге и 30к в цифре, на входе оптического приемника -1дБм
|
|
|
C/CTB
|
63
|
||
|
C/CSO
|
63
|
||
|
Оптический разъем
|
SC/APC
|
под заказ FC/APC, LC/APC
|
|
|
Общие характеристики |
Сетевой интерфейсный порт
|
RJ-45, RS-232
|
поддерживает I.E. и SNMP
|
|
Напряжение питания, В
|
160..250 (50Гц)
|
220VAC опционально DC, AC+DC
|
|
|
Потребляемая мощность, Вт
|
50
|
при работе одного блока питания
|
|
|
Рабочая температура, oC
|
-5..+55
|
температура регулируется автоматически
|
|
|
Температура хранения,
|
-30..+70
|
||
|
Относительная влажность
|
5% ~ 95%
|
||
|
Размеры, мм
|
|
В зависимости модели
|
|
|
Вес, кг
|
|
В зависимости модели
|
|
| Общие | |
|---|---|
| Управление и мониторинг | WEB, SNMP |
| Оптические характеристики | |
| Длина волны, нм | 1545-1565 |
| Количество входов | 1 |
| Количество выходов | 1 |
| Входная мощность, дБм | -5 ... +10 |
| Выходная оптическая мощность, дБм | 21 |
| Стабильность выходной мощности, дБм | ±0.5 |
| Коэффициент шума,дБ | ≤ 5.0 |
| Обратные потери по входу, дБ | ≥ 45 |
| Обратные потери по выходу, дБ | ≥ 45 |
| Тип разъемов | SC/APC |
| Утечка накачки по входу, дБм | ≤ -30 |
| Утечка накачки по выходу, дБм | ≤ -30 |
| Поляризационно-зависимое усиление, дБ | ＜0.5 |
| Поляризационно-модовая дисперсия, пс | ＜0.5 |
| Диапазон регулировки оптической мощности, дБм | 4 |
| WDM фильтр | Нет |
| C/N, дБ | ≥ 50 |
| C/CTB, дБ | 63 |
| C/CSO, дБ | 63 |
| Общие характеристики | |
| Напряжение питания, В | 160-250 (DC 48 Опционально) |
| Общая потребляемая мощность, Вт | ≤ 30 |
| Рабочая температура, °С | -5…+55 |
| Рабочая относительная влажность воздуха, % | < 85% |
| Температура хранения, °С | -40 ... +80 |
| Габаритные размеры,мм | 483(W)×340(D)× 44(H) |
| ВЕС, КГ | 5,5 |
