Описание
Сертификат соответствия OC-2-OT-0888
Бюджетная серия оптических передатчиков с цифровой внешней модуляцией (digital external modulation) лазера производства США.

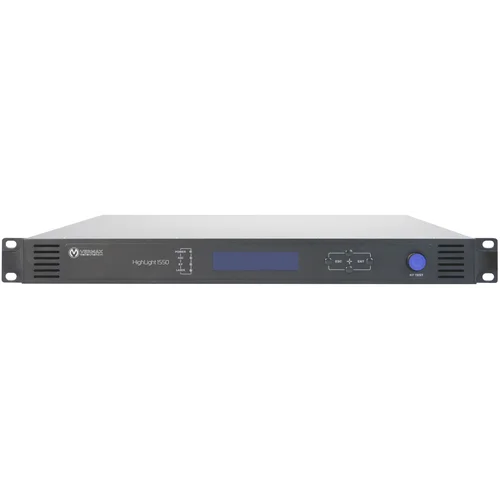

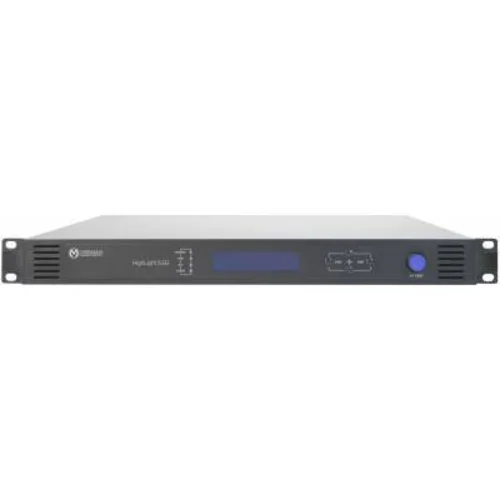

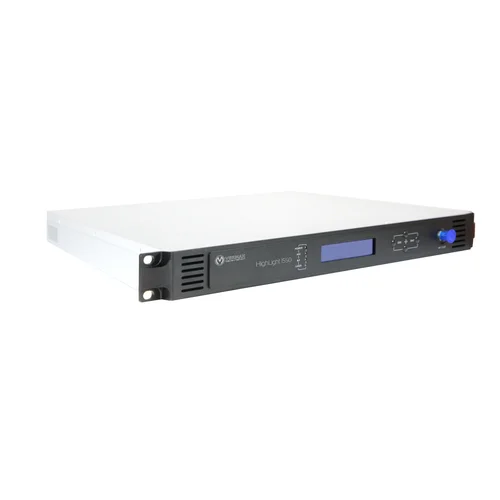

Vermax-HL-1550-xx - Надежные, малошумящие оптические передатчики диапазона 1550нм с внешней модуляцией оптического излучения. Выполнены с применением новейших DFB лазеров (Distributed Feedback Laser - лазер с распределенной обратной связью на инжекционном лазерном диоде с отражательной брэгговской решеткой), обеспечивающих хорошие нелинейные показатели. Автоматический контроль усиления на RF-входе обеспечивает дополнительную стабильность в работе. Просты в обслуживании и управлении. Встроенный микропроцессор обеспечивает удобство в управлении, дисплей отображает все настраиваемые параметры. Возможно дистанционное управление через встроенный интерфейс RS485. Хорошие эксплуатационные показатели и приемлемая стоимость позволяют использовать данные модели в сетях кабельного телевидения любой сложности.
Технические характеристики:
|
Параметры |
Ед.измерения |
Значение |
|
Оптические параметры |
||
|
Длина оптической волны |
нм |
1550±5 |
|
Тип лазера |
- |
DFB Laser |
|
Тип модуляции |
- |
Внешняя модуляция |
|
Тип разъёмов |
- |
FC/APC или SC/APC |
|
Количество выходов |
шт. |
1 |
|
Выходная мощность |
дБм |
≥7 |
|
Порог подавления SBS (вынужденное [обратное] бриллюэновское рассеяние) |
дБм |
13…16,5 / шаг 0,5 |
|
ВЧ-параметры |
||
|
Диапазон частот |
МГц |
47…862 |
|
Входной уровень |
дБмкВ |
78…96 (в режиме АРУ) |
|
Неравномерность в полосе |
дБ |
±0.75 |
|
Входное сопротивление |
Ом |
75 |
|
Входные возвратные потери |
дБ |
≥ 16 (47-550МГц); ≥14 (550-862МГц) |
|
Тип разъёма |
- |
F |
| C/CTB* |
дБ |
≥60 |
| C/CSO* |
дБ |
≥60** |
| C/N* |
дБ |
≥52 |
|
Общие характеристики |
||
|
Напряжение питания |
В |
160-250В (50Гц) |
|
Потребляемая мощность |
Вт |
100 |
|
Температура эксплуатации |
°С |
0…+ 45 |
|
Температура хранения |
°С |
-20…+ 65 |
|
Влажность при хранении |
% |
Макс.95% (без конденсации) |
|
Габариты |
мм |
483×381×45 |
* - при 60 каналах PAL, протяженность оптической линии 65км, входной уровень на тестовом приемнике 0 дБм
** - для выхода А, для выхода В - 63 дБ.
Характеристики
| Оптические характеристики | |
|---|---|
| Длина волны | 1545-1560 |
| Тип лазера | охлаждаемый DFB с изолятором |
| Режим оптической модуляции | Цифровая внешняя модуляция |
| Ширина спектральной линии, МГц | 0,65 |
| Коэффициент подавления боковой моды, дБ | 30 |
| Относительная интенсивность шума, дБ/Гц | < -155 |
| Выходная оптическая мощность, дБм | 7 |
| Обратные потери, дБ | 50 |
| Оптический разъем | SC/APC |
| Характеристики ВЧ тракта | |
| Рабочая полоса частот, МГц | 47-1003 |
| Входной уровень, дБмкВ | 80±5 |
| AGC диапазон, дБ | 3...-3 |
| MGC диапазон, дБ | 0...15 |
| Неравномерность, дБ | < ±1 |
| Возвратные потери, дБ | 16 |
| Входное сопротивление, Ом | 75 |
| Канальные характеристики | |
| CNR, дБ | 52 |
| Порог SBS, дБм | +13 ... +19 с шагом в 0,5 дБ |
| Общие характеристики | |
| Сетевой интерфейс | RJ-45, RS-232 |
| Напряжение питания, В | 100-240 (DC 48В Опционально) |
| Потребляемая мощность, Вт | 60 |
| Рабочая температура, °С | 0...+45 |
| Температура хранения, °С | -40...+50 |
| Относительная влажность,% | 5%...95% |
| Габариты, мм | 483 x 455 x 44 |
| ВЕС, КГ | 6 |
| Комплектация | Устройство, кабель питания, инcтрукция |
