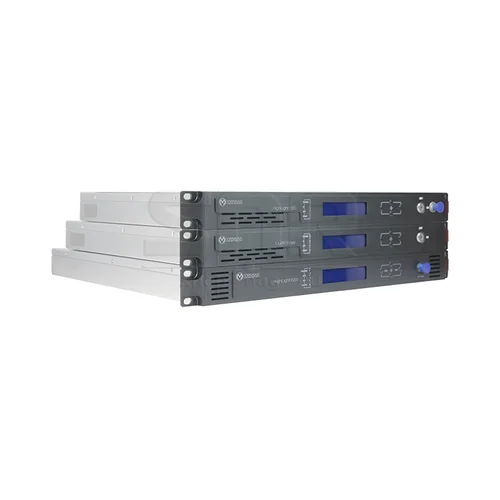

Передатчик оптический Vermax для сетей КТВ HL-1310, 22mW

Нет отзывов
Нет вопросов
Vermax
Артикул:Vermax-HL-1310-22
Код товара: 13827
Vermax
Ваша цена (за шт): 12 340 246 сум
Параметры заказа:
Описание

Сертификат соответствия OC-2-OT-0833

Поддерживает управление и мониторинг по SNMP-протоколу по средствам прикладного ПО Vermax Network Management System (Vermax NMS)

HL-1310-xx - Оптические передатчики компании VERMAX серии Highlight 1310 обеспечивают высокую дальность передачи как аналогового телевизионного сигнала (NTSC, PAL), так и цифрового или сжатого цифрового сигнала. Передатчики данной серии имеют в основе своей конструкции высоколинейные DFB лазеры Ortel  (подразделение корпорации EMCORE) с оптической изоляцией и распределенной обратной связью,которые специально разработаны для многоканальных видео приложений.Оптические передатчики Highlight 1310 отличаются исключительно низким уровнем шума и превосходными интермодуляционными характеристиками.Все параметры лазера и функции мониторинга находятся под контролем микропроцессора. ЖК-дисплей на передней панели корпуса передатчика отображает информацию, связанную с функционированием лазера.

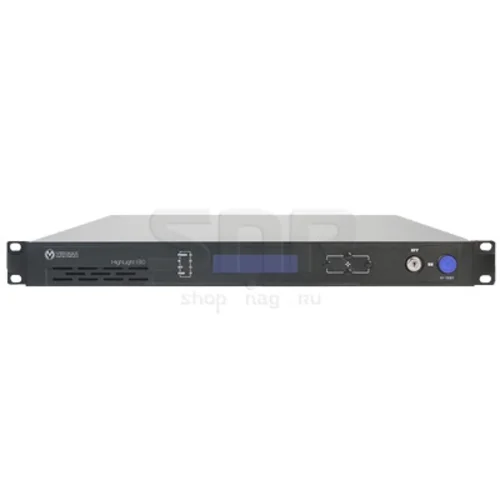

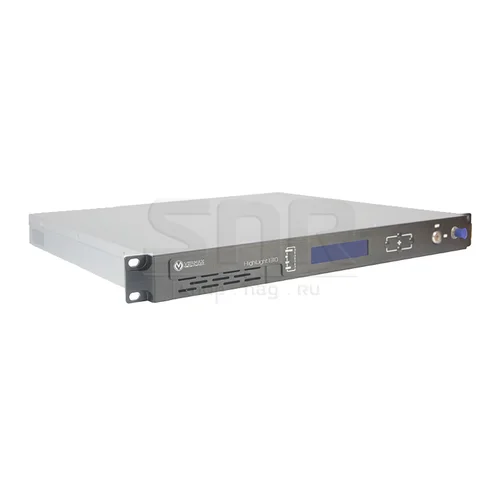

На передней панели передатчика располагается:

  • Цифровой индикатор контроля режимов работы. В зависимости от режима индикации он может давать информацию о выходной оптической мощности, температуре лазера, токе лазера или токе охладителя;

  • Кнопка выбора режима измерения;

  • F разъем тестовой точки входного RF сигнала;

  • Замок выключателя лазера;

  • Регулятор входного аттенюатора;

  • Выключатель системы АРУ входного усилителя;

  • Светодиодные индикаторы режимов работы.

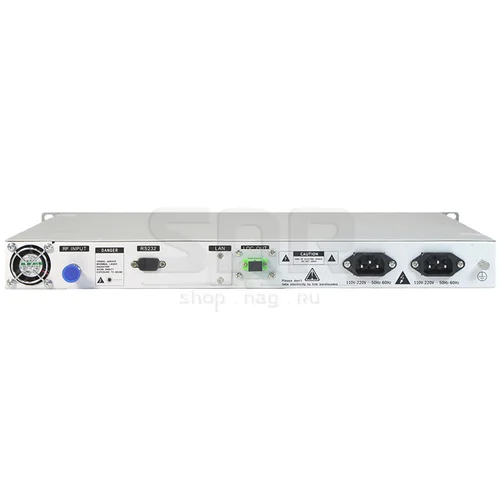

На задней панели передатчика располагается:

  • Входной разъем RF сигнала;

  • 1 оптический выход (SC или FC);

  • Разъем подключения сетевого кабеля питания
  • RS232 порты (служебные).

  • 2 блока питания

Технические характеристики:

Наименование

Значение

Диапазон входных частот для серии HL-1310

45-860 МГц

Уровень входного RF сигнала

80 дБмкВ

Искажения CTB при 59 каналах PAL не хуже

-67 дБ

Искажения CSO при 59 каналах PAL не хуже

-61 дБ

Диапазон ручной регулировки входного сигнала

±8 дБ

Диапазон ручной регулировки системы АРУ

±8 дБ

Соотношение несущая / шум (C/N)

см. график

Неравномерность АЧХ

±0.75 дБ

Входное сопротивление

75 Ом

Выходная оптическая мощность (в зависимости от модели)

2, 4, 6, 8, 10, 12, 16, 20, 22 мВт

Рабочая длина волны

1310 нм

Тип оптического соединителя

SC/APC (по умолчанию) или FC/APC

Оптический коэф. отражения по выходу

>55 дБ

RF коэф. отражения по входу

>16 дБ

Напряжение питания, потребляемая мощность

220 В, 40 Вт

Габаритные размеры, масса

482×380×44 мм, 4 кг

Диапазон рабочих температур

0-50 °С


Зависимость параметра C/N от потерь в оптической линии для оптики (для частотного плана 59 каналов PAL и при 10 км волокна в линии):

Оптические потери (дБ)

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

VERMAX-HL-1310-4

53.4

53.0

52.6

52.2

51.8

51.4

51.1

50.5

49.8

48.9











VERMAX-HL-1310-6







54.5

54.0

53.5

53.0

52.0

51.0

50.0

49.0

48.5







VERMAX-HL-1310-8









54.1

53.7

53.2

52.6

51.9

51.1

50.2

49.2

48.0





VERMAX-HL-1310-10











54.5

54.0

53.0

52.5

52.0

51.0

50.0

49.5

49.0



VERMAX-HL-1310-12













56.0

55.0

54.0

53.0

52.0

51.0

50.0

49.0

48.4

Оптические потери (дБ)

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

VERMAX-HL-1310-14

56.0

55.0

54.0

53.0

52.0

51.0

50.0

49.5

48.5













VERMAX-HL-1310-16



55.5

54.5

53.5

52.5

52.0

51.0

50.0

49.0

48.5











VERMAX-HL-1310-18





54.5

54.0

53.5

53.0

52.0

51.0

50.0

49.0

48.0









VERMAX-HL-1310-20









54.0

53.0

52.0

51.5

51.0

50.0

49.5

49.0







VERMAX-HL-1310-22











53.5

52.5

52.0

51.5

51.0

50.0

49.5





Характеристики
Оптические характеристики
Длина волны1310(±20)
Тип лазераDFB (Ortel)
Режим оптической модуляцииПрямая амплитудная модуляция
Обратные потери, дБ45
Оптический разъемSC/APC
Выходная оптическая мощность, мВт22
Характеристики ВЧ тракта
Рабочая полоса частот, МГц47-870
Входной уровень, дБмкВ75-85
AGC диапазон, дБ± 5
MGC диапазон, дБ0...15
Неравномерность, дБ±0.75
Возвратные потери, дБ16
Входное сопротивление, Ом75
Канальные характеристики
CNR, дБ52
Общие характеристики
Сетевой интерфейсRJ-45, RS-232
Напряжение питания, В135-265 (DC 48В Опционально)
Потребляемая мощность, Вт15
Рабочая температура, °С-5 ... +45
Температура хранения, °С-20 ... +65
Относительная влажность (%)5%...95%
Габариты, мм483 x 380 x 44
ВЕС, КГ5,5
КомплектацияУстройство, кабель питания, инcтрукция
Количество оптических выходов, шт1
