Бюджетная серия оптических передатчиков с прямой модуляцией (AM direct modulation) лазера производства США.
Данный передатчик хорошо подходит для небольших оптических сетей в качестве альтернативы передатчику на длине волны 1310нм.

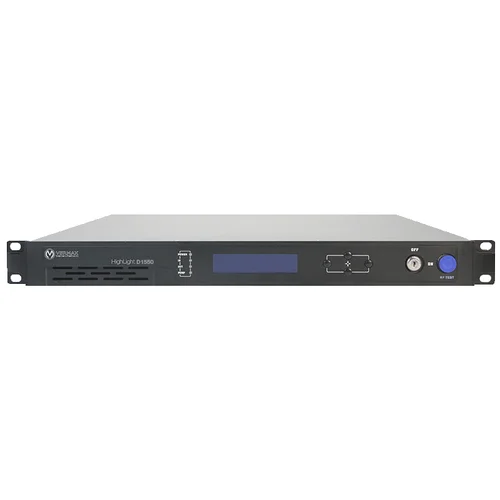

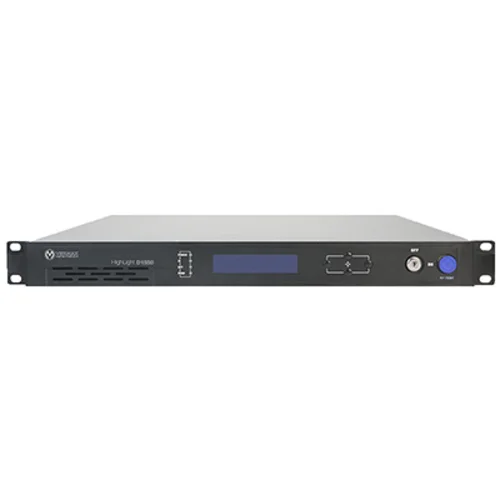

Vermax-HL-D1550-xx - Оптические передатчики серии Highlight 1550 Direct
обеспечивают передачу как аналогового телевизионного сигнала (NTSC, PAL), так и цифрового или сжатого цифрового сигнала.

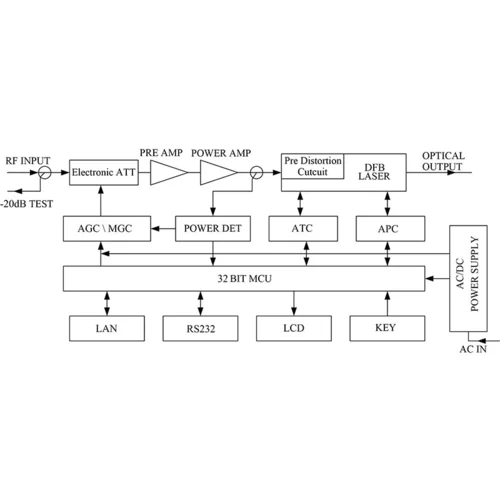

Передатчики данной серии имеют в основе своей конструкции высоколинейные DFB лазеры с прямой модуляцией.
Оптические передатчики Highlight 1550 Direct отличаются исключительно низким уровнем шума и превосходными интермодуляционными характеристиками. Все параметры лазера и функции мониторинга находятся под контролем микропроцессора. ЖК-дисплей на передней панели корпуса передатчика отображает информацию, связанную с функционированием лазера и других параметров передатчика.
На передней панели передатчика располагается:
-
Цифровой индикатор контроля режимов работы. В зависимости от режима индикации он может давать информацию о выходной оптической мощности, температуре лазера, токе лазера или токе охладителя;
-
Кнопка выбора режима измерения;
-
F разъем тестовой точки входного RF сигнала;
-
Замок выключателя лазера;
-
Светодиодные индикаторы режимов работы.

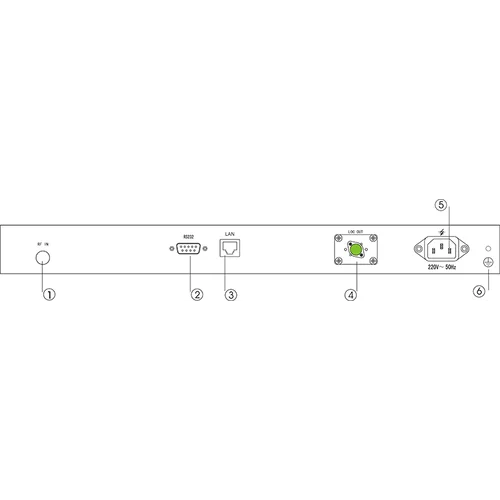

На задней панели передатчика располагается:
-
Входной разъем RF сигнала;
-
Выходной оптический соединитель;
-
Разъем подключения сетевого кабеля питания;
-
RS232 порты (служебные).
- RJ-45 порт для удаленного управления и мониторинга
Технические характеристики:
|
Наименование |
Значение |
|
Диапазон входных частот для серии VERMAX-HL-D |
45-860 МГц |
|
Уровень входного RF сигнала |
72-88 дБмкВ |
|
Искажения CTB при 59 каналах PAL не хуже |
-65 дБ |
|
Искажения CSO при 59 каналах PAL не хуже |
-60 дБ |
|
Соотношение несущая / шум (C/N) |
>51 |
|
Неравномерность АЧХ |
±0.75 дБ |
| Диапазон работы AGC | ±5 дБ |
| Диапазон регулировки MGC | 0-10 дБ |
|
Входное сопротивление |
75 Ом |
|
Выходная оптическая мощность (в зависимости от модели) |
2, 4, 6, 8, 10 мВт |
|
Рабочая длина волны |
1550±10 нм |
|
Тип оптического соединителя |
SC/APC или FC/APC |
|
Оптический коэф. отражения по выходу |
>55 дБ |
|
RF коэф. отражения по входу |
>16 дБ |
|
Напряжение питания, потребляемая мощность |
220 В, 30 Вт |
|
Габаритные размеры, масса |
482×380×44 мм, 4 кг |
|
Диапазон рабочих температур |
0-45 °С |
Данные передатчики, несмотря на низкую стоимость имеют ряд недостатков по сравнению со свомими старшими собратьсями - передатчиками с внешней цифровой модуляцией
- из-за модуляции излучения током питания лазер работает не в термостабильном режиме, что приводит к проявлению chirp-эффекта ( данный эффект существенно ограничивает применение этого передатчика в WDM системах и совместно с EDFA )
- данный тип передатчиков не имеет системы SBS-control (данная система позволяет передавать в оптическое волокно световой поток с мощностью превыщающей порог Бриллюэна )
| Оптические характеристики | |
|---|---|
| Длина волны | 1550 |
| Тип лазера | охлаждаемый DFB |
| Режим оптической модуляции | Внутренняя модуляция |
| Выходная оптическая мощность, дБм | 8 |
| Обратные потери, дБ | 50 |
| Оптический разъем | SC/APC |
| Характеристики ВЧ тракта | |
| Рабочая полоса частот, МГц | 47-1218 |
| Входной уровень, дБмкВ | 80±5 |
| AGC диапазон, дБ | 5...-5 |
| MGC диапазон, дБ | 0...20 |
| Неравномерность, дБ | < ±1 |
| Возвратные потери, дБ | 16 |
| Входное сопротивление, Ом | 75 |
| Канальные характеристики | |
| CNR, дБ | 50 |
| Общие характеристики | |
| Сетевой интерфейс | RJ-45, RS-232 |
| Напряжение питания, В | 110-250 (DC 48 Опционально) |
| Потребляемая мощность, Вт | 30 |
| Рабочая температура, °С | 0...+45 |
| Температура хранения, °С | -40...+50 |
| Относительная влажность,% | 5%...95% |
| Габариты, мм | 483 x 395 x 44 |
| ВЕС, КГ | 5 |
| Комплектация | Устройство, кабель питания, иснтрукция |
