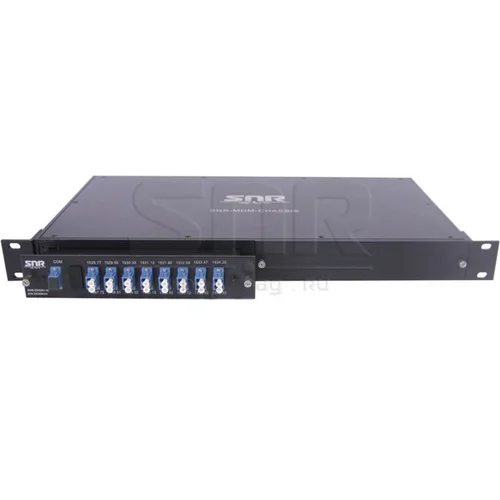

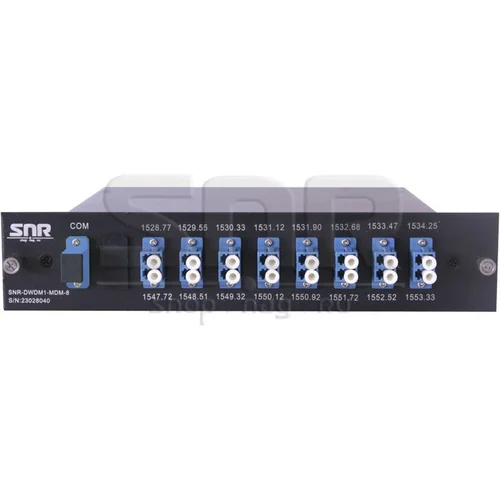

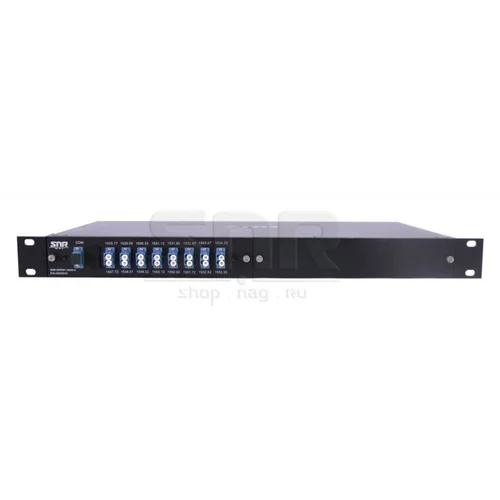

Работает по одному волокну. Исполнение в виде 1/2-слота позволяющее совместно с шасси более рационально использовать занимаемое пространство. Специально разработан для совместного использования с EDFA-усилителями.
Основные особенности:
- Оптические интерфейсы поддерживают все протоколы в диапазоне от 10Mb до 10G;
- Исполнение в виде 1/2-слота позволяет более рационально использовать занимаемое пространство;
- Оптические порты TRx типа LC/UPC, COM типа SC/APC, TV - SC/APC;
- Полностью пассивная система.

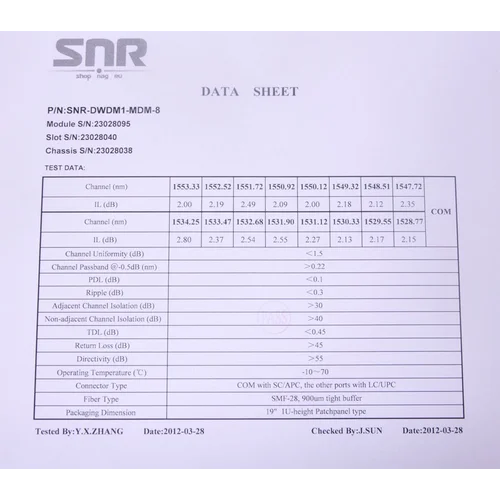

Основные технические характеристики
|
Параметр |
Спецификация |
||
|
Мультиплексор |
Демультиплексор |
||
|
Колличество каналов |
8 + TV |
8 TV |
|
|
Длинна волны (нм) |
DWDM порт |
ITU Channel 20,21, 47, 48, 49,50, 51, 52, 53, 54, 55, 56, 57, 58, 59, 60 |
|
|
Отклонение от основной волны (нм) |
±0.05 |
||
|
Ширина волны ＠-0.5дБ (нм) |
>0.24 |
||
|
Вносимые потери (дБ) |
<4.2 |
||
|
Потери в прямом направлении(дБ) |
>45 |
||
|
Потери в обратном направлении (дБ) |
>45 |
||
|
Рабочая температура (℃) |
-10～70 |
||
|
Соединительные разъемы |
LC/UPC ( TV SC/APC) |
||
|
Тип оптики |
SMF-28e |
||
|
Размеры |
В виде 1/2 слота: 217×195×26mm |
||
| Характеристики | |
|---|---|
| Технология уплотнения | DWDM |
| Количество ОВ | 1 |
| Количество каналов | 8 |
| Несущая длина волны, нм | ITU Channel 20,21, 47, 48, 49,50, 51, 52, 53, 54, 55, 56, 57, 58, 59, 60 |
| Тип исполнения | 1/2 слота |
| Вносимые потери (без учета коннекторов), dB | 4,2 |
| Тип оптических коннекторов | LC/UPC ( TV SC/APC) |
| Межканальный интервал | 100ГГц |
