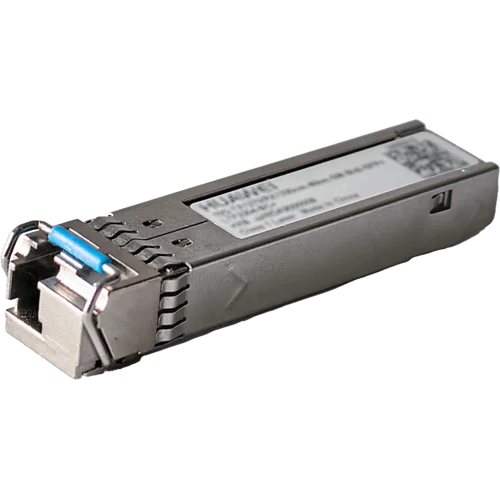

Оптический трансивер Huawei SFP-GE-LX-SM1270-BIDI / SFP-GE-LX-SM1330-BIDI
Huawei SFP-GE-LX-SM1270-BIDI и Huawei SFP-GE-LX-SM1330-BIDI — одноволоконные двунаправленные (BiDi) оптические трансиверы форм-фактора SFP+, предназначенные для организации высокоскоростных Ethernet-соединений на расстоянии до 10 км по одномодовому оптическому волокну.
Трансиверы используют технологию WDM/BiDi, при которой передача и прием данных осуществляются по одному оптическому волокну с использованием разных длин волн. Модули применяются совместно как парные трансиверы: один модуль работает на передаче 1270 нм и приеме 1330 нм, второй — на передаче 1330 нм и приеме 1270 нм.
Трансиверы обеспечивают передачу данных со скоростью 9,953 или 10,3125 Гбит/с и поддерживают стандарт IEEE 802.3ae / 10GBASE-BX10. Дальность передачи по одномодовому оптическому волокну составляет до 10 км.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Производитель | Huawei |
| Тип оборудования | Оптический трансивер |
| Технология | BiDi / WDM |
| Форм-фактор | SFP+ |
| Скорость передачи данных | 9,953 / 10,3125 Гбит/с |
| Максимальная дальность | до 10 км |
| Тип оптического волокна | Одномодовое (SMF) |
| Количество волокон | 1 |
| Оптический разъем | LC |
| Стандарт | IEEE 802.3ae |
| Оптический стандарт | 10GBASE-BX10 |
| Цифровая диагностика | SFF-8472 (DDM) |
| Рабочая температура корпуса | −40…+85 °C |
| Коэффициент битовых ошибок | < 1×10⁻¹² |
| Экологический стандарт | RoHS |
| Класс лазерной безопасности | Class 1, IEC 60825-1 |
| Электростатическая стойкость | 500 В HBM |
Варианты трансиверов
| Модель | Парт-номер | Передача (TX) | Прием (RX) | Стандарт |
| SFP-GE-LX-SM1270-BIDI | 34060544-001 | 1270 нм | 1330 нм | 10GBASE-BX10-U |
| SFP-GE-LX-SM1330-BIDI | 34060546-001 | 1330 нм | 1270 нм | 10GBASE-BX10-D |
Оба трансивера имеют одинаковые основные характеристики и предназначены для совместной работы в одной оптической линии.
Особенности
- BiDi/WDM: передача и прием данных осуществляются по одному оптическому волокну.
- Дальность передачи до 10 км по одномодовому оптическому волокну.
- Скорость до 10 Гбит/с с поддержкой скоростей 9,953 и 10,3125 Гбит/с.
- SFP+ — компактный форм-фактор для установки в сетевое оборудование с поддержкой соответствующих оптических модулей.
- LC — стандартный оптический разъем.
- Промышленный температурный диапазон −40…+85 °C.
- DDM/SFF-8472 — цифровая диагностика и мониторинг параметров оптического трансивера.
- Использование одного волокна позволяет сократить расход волоконно-оптических ресурсов.
Принцип формирования соединения
Для организации полноценного BiDi-соединения необходимо использовать два модуля с противоположными длинами волн:
SFP-GE-LX-SM1270-BIDI (34060544-001)
TX 1270 нм → RX 1330 нм
↕ Одно одномодовое оптическое волокно
SFP-GE-LX-SM1330-BIDI (34060546-001)
TX 1330 нм → RX 1270 нм
Такая схема обеспечивает одновременную передачу и прием данных по одному SMF-волокну. Huawei указывает данные трансиверы как соответствующую пару 10-гигабитных BiDi-модулей.
Назначение
Оптические трансиверы Huawei SFP-GE-LX-SM1270-BIDI и SFP-GE-LX-SM1330-BIDI предназначены для построения 10-гигабитных оптических соединений между сетевыми коммутаторами, маршрутизаторами и другим телекоммуникационным оборудованием, поддерживающим соответствующие SFP+ модули.
Модули подходят для подключения сетевых устройств по одномодовому оптическому волокну на расстоянии до 10 км в случаях, когда требуется организация соединения с использованием одного оптического волокна.
Важно: трансиверы используются парой — модуль 1270 нм TX / 1330 нм RX совместно с модулем 1330 нм TX / 1270 нм RX. Перед установкой необходимо проверить совместимость трансиверов с конкретной моделью оборудования Huawei и версией программного обеспечения.
