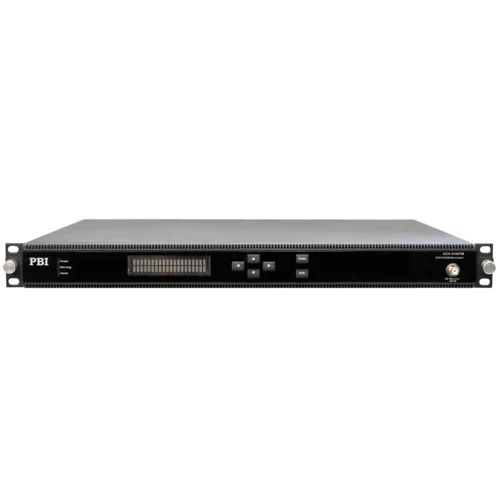

32-канальный IP-QAM модулятор PBI DCH-5100TM-32

Нет отзывов
Нет вопросов
PBI
Артикул:DCH-5100TM-32
Код товара: 54844
PBI
Ваша цена (за шт): 73 697 207 сум
Параметры заказа:
Описание

32-канальный IP-QAM модулятор DCH-5100TM-32 производства компании PBI (Китай) позволяет принять до 64 потоков UDP/RTP unicast/multicast и сформировать до 32 несмежных несущих QAM. Приём потоков осуществляется через порты GbE и SFP, которые возможно резервировать в режиме 2+2, а также по интерфейсу ASI.

Обратите внимание: в данной модели отсутствует ремультиплексор. Формирование несущих производится напрямую из транспортных потоков на входе.

Особенности:

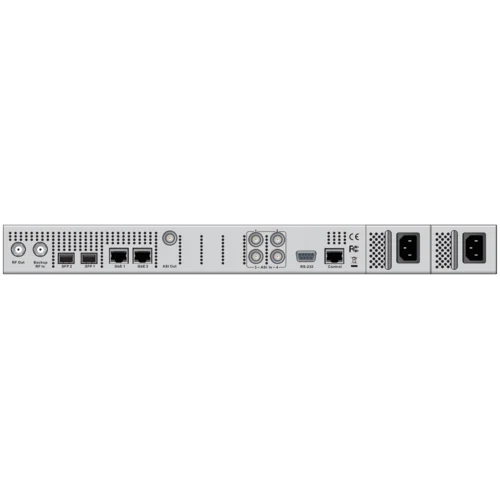

  • 2 порта GbE и 2 порта SFP для входных потоков, резервирование в режиме 2+2;
  • Приём до 64 потоков SPTS/MPTS, UDP/RTP unicast/multicast, поддержка IGMP v2/v3;
  • Деджиттеринг для IP входов до 200 мс;
  • Формирование до 16 несмежных QAM несущих на одном выходе;
  • Тестовый ВЧ выход -20 дБ;
  • Диапазон частот: 49...1000 МГц с шагом 1 МГц;
  • Уровень выходной мощности: 105 дБмкВ (на каждой несущей), ослабление до 30 дБ с шагом 1 дБ;
  • Два блока питания 220 В с горячим резервированием и горячей заменой.

Технические характеристики:

Характеристика Параметр Значение
IP вход Количество * тип разъёмов 2 x 1000Base-T + 2 x SFP
Протоколы IPv4, IGMPv2, ARP, UDP, RTP
Тип соединения Full duplex, Auto negotiable
Количество потоков 64
Типы TS потоков SPTS/MPTS
TTL 1...256 (настраиваемый)
Деджиттеринг До 200 мс
Эффективная входная скорость 800 Мбит/с
ASI вход Количество и тип разъёмов 4 х BNC female, 75 Ом
Стандарт DVB-ASI, EN50083-9
Входные возвратные потери 15 дБ
Минимальный входной уровень 200 мВ
Тип входных данных Burst/Byte, 188 или 204 байт
Скорость входных данных ≤ 216 Мбит/с
QAM модулятор Стандарт DVB-C (EN 300 429)
Тип модуляции 64, 256, 64B (Annex B), 256B (Annex B)
Скорость 3,6...7 Мсимв/с
Roll-off фактор 12%, 15%, 18%
MER > 36 дБ
RF выход Тип разъёма 1 х F , 75Ом
Ширина полосы 6 / 7 / 8 МГц
Диапазон 49...1000 МГц
Шаг перестройки частот 1 МГц
Точность настройки частот 25 ppm
Выходной уровень 105 дБмкВ (каждый канал)
Глубина регулировки выходного уровня -30 дБ с шагом 1 дБ
Выходные возвратные потери не менее 15 дБ
Плечевой ослабление 50 dBc @ BW 10%
Ослабление паразитных помех 60 dBc
Спектральный наклон 4 дБ по всему диапазону
Выходная скорость 800 Мбит/с
Электрические параметры Напряжение питания AC 90~250 В, 50/60 Гц
Потребляемая мощность 50 Вт
Физические параметры Габариты 445 х 43 х 44 мм
Вес 8 кг
Рабочая температура 0 ~ +45 ℃
Температура хранения -10 ~ +60 ℃
Относительная влажность 10 ~ 90 %, без конденсата
Характеристики
RF-выход
Формат модуляцииDVB-C
Количество несущих32
Независимая расстановка частотДа
Общие характеристики
ВЕС, КГ8
Габариты, мм445 х 543 х 44
Потребляемая мощность, Вт50
