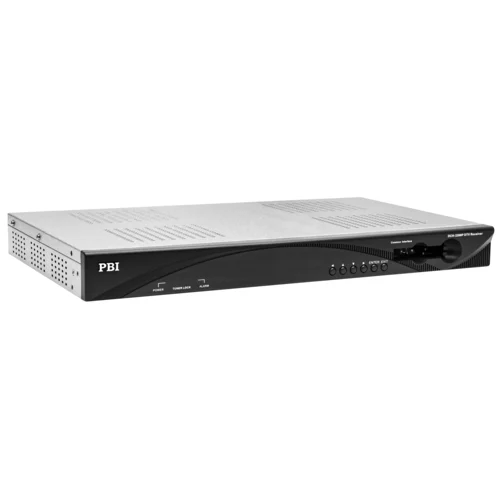

Приёмник DCH-3200P-20T2 производства компании PBI (Китай) - это профессиональный интегрированный приёмник-декодер (IRD), позволяющий принять сигнал одного мультиплекса DVB-T/T2/C и декодировать один из принятых сервисов (каналов) в аналоговый и цифровой форматы. Принятый сигнал можно дескремблировать с помощью CAM-модулей, установленных в два CI слота на передней панели. Декодер может обрабатывать цифровое видео в форматах MPEG-4 AVC / H.264, MPEG-2, AVS+ и H.265 в разрешениях SD и HD. Также данная модель позволяет вывести принятый транспортный поток на выходы ASI.
Особенности:
- 1 ВЧ вход, приём одного мультиплекса DVB-T/T2/C, проходной выход для каскадирования приёма;
- Декодирование одного сервиса (канала) из принятого транспортного потока;
- Поддерживаемые видеокодеки: MPEG-2, MPEG-4/H.264, AVS/AVS+, HEVC/H.265;
- Поддерживаемые аудиокодеки: MPEG-1 Layer 2, AAC, AC3;

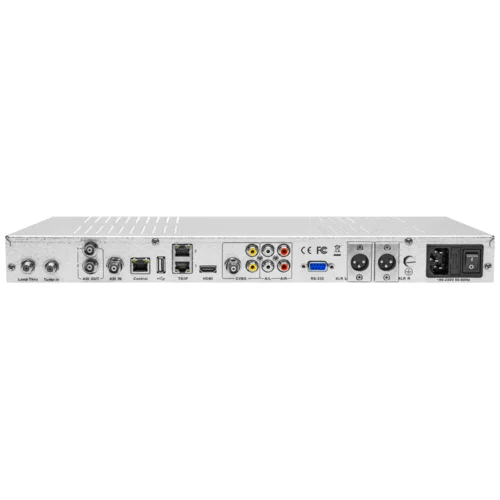

- Выходы видео: HDMI, CVBS (разъёмы BNC и RCA);
- Выходы аудио: RCA, аналоговый (разъём XLR), цифровой AES/EBU (разъём XLR);
- 2 CI слота, декодирование BISS-1 и BISS-E;
- 2 выхода ASI для вывода принятого транспортного потока;
- Один блок питания 220 В.
Технические характеристики:
| Вход DVB-T/T2 | |
| Тип разъема | 1 x F female 75 Ом для входа, 1 x F female 75 Ом для «петлевого» выхода |
| Частотный диапазон | 104 ... 862 МГц |
| Уровень входного сигнала | -20 ... -70 дБм |
| Формат модуляции |
DVB-T: QPSK, 16QAM, 64QAM DVB-T2: QPSK, 16QAM, 64QAM, 256QAM |
| Ширина канала | 6/7/8 МГц |
| FFT режим |
DVB-T: 2K, 8K DVB-T2: 1K, 2K, 4K, 8K, 16K, 32K |
| Защитный интервал |
DVB-T: 1/4, 1/8, 1/16, 1/32 DVB-T2: 1/4, 5/32, 1/8, 5/64, 1/16, 1/32, 1/64, 1/128 |
| FEC |
DVB-T: 1/2, 2/3, 3/4, 5/6, 7/8 DVB-T2: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6 |
| Входные возвратные потери | 7 дБ |
| Вход DVB-C | |
| Тип разъема | 1 x F female 75 Ом для входа, 1 x F female 75 Ом для «петлевого» выхода |
| Частотный диапазон | 48 ... 860 МГц |
| Уровень входного сигнала | 45 ... 75 дБмкВ |
| Символьная скорость | 1...7 Мсимв/с (ITU J.83 Annex A) |
| Формат модуляции | 16/32/64/128/256 QAM |
| Ширина канала | 6/7/8 МГц |
| Входные возвратные потери | 7 дБ |
| Обработка TS | |
| Дескремблер | DVB Common Scrambling Algorithm (CSA) |
| BISS режим | BISS-1, BISS-E |
| CI интерфейс | Два слота PCMCIA |
| HDMI выход | |
| Формат HDMI | 1xHDMI 1.4 (до 1080p@60) |
| Разрешение | 1080p, 1080i, 720p, 576p, 480p, 576i, 480i |
| Вложенное аудио | Пропуск одного аудио |
| Обработка цифрового видео | |
| Поддерживаемые видеокодеки |
MPEG-2 (MP@ML для SD, MP@HL для HD) MPEG-4/H.264 AVC Part 10 (MP@L3 для SD, HP@L4.1 для HD) AVS/AVS+(Jizhun/Guanbo profile, Level 6.0) HEVC/H.265 (Main, Main 10 Profile, Main/High Tier до Level 4.1) |
| Битрейт видео PID | < 80 Мбит/с |
| Обработка цифрового звука | |
| Поддерживаемые аудиокодеки | MPEG-1 Layer II, AAC, AC3 |
| Количество выходов | Декодирование 1 аудио PID |
| Частота сэмплирования | 32, 44.1 и 48 кГц |
| Битрейт аудио | 32, 64, 96, 128, 160, 192, 224,256, 288, 320, 352, 384, 416 и 448 кб/с для MPEG-1 Layer I |
| 32, 48, 56, 64, 80, 96, 112, 128, 160, 192,224, 256, 320 и 384 кб/с для MPEG-1Layer II | |
| Выходы ASI | |
| Тип разъёма | 2 x BNC, 75 Ом |
| Стандарт | DVB-ASI, EN 50083-9 |
| Аналоговый видео выход | |
| CVBS разъем | 1 x BNC, 1 x RCA |
| Стандарт цветности | NTSC, PAL, SECAM |
| Уровень сигнала | 1,0 В размах ±5% |
| Отношение С/Ш | > 55 дБ |
| Аналоговый аудио выход | |
| Тип разъема | 1 x XLR male, 2 x RCA (L+R) |
| Выходное сопротивление | 600 Ом (балансный) |
| Режим | Left, Right, Dual Mono, Stereo |
| Данные | |
| Субтитры | DVB/EBU |
| VBI | Teletext, WSS, VFD, VPS |
| Управление и мониторинг | |
| Тип разъема | 1 x RJ-45 10/100 Base-T |
| Удаленное управление | SNMP, HTTP Web, ПО HDMS |

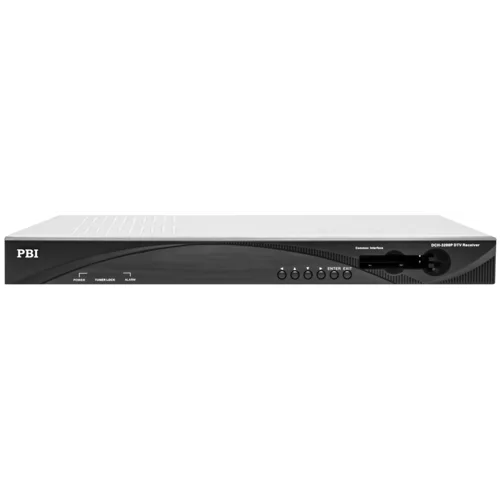

| Управление локальное | LCD дисплей и 6 кнопок управления |
| Последовательный порт | 1 x RS-232 9pin D-sub, только для отладки |
| Обновление ПО | FTP или USB |
| Общие характеристики | |
| Размеры | 44х483х55 мм |
| Вес | 2,4 кг нетто, 4,4 кг брутто |
| Напряжение питания | AC 90...250 В, 50/60 Гц |
| Энергопотребление | 24 Вт |
| Допустимая температура при эксплуатации | 0 ... 45 °C |
| Допустимая температура при хранении | -10 ... 60 °C |
| Допустимая влажность при эксплуатации | 10 ... 90 % |
| Характеристики | |
|---|---|

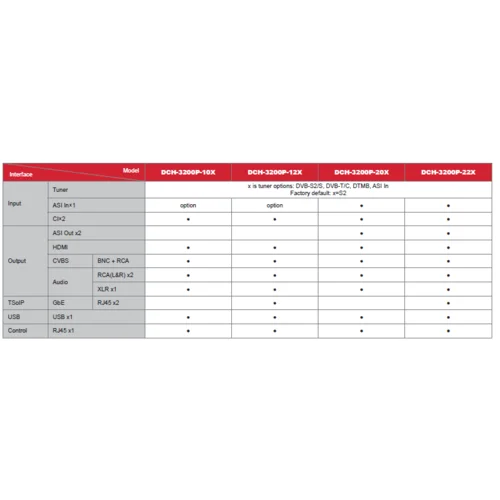

| Серия устройств | DCH-3200 |
| Напряжение питания, В | AC 90-250 В |
| Физические характеристики | |
| Потребляемая мощность, Вт | 24 |
