Описание

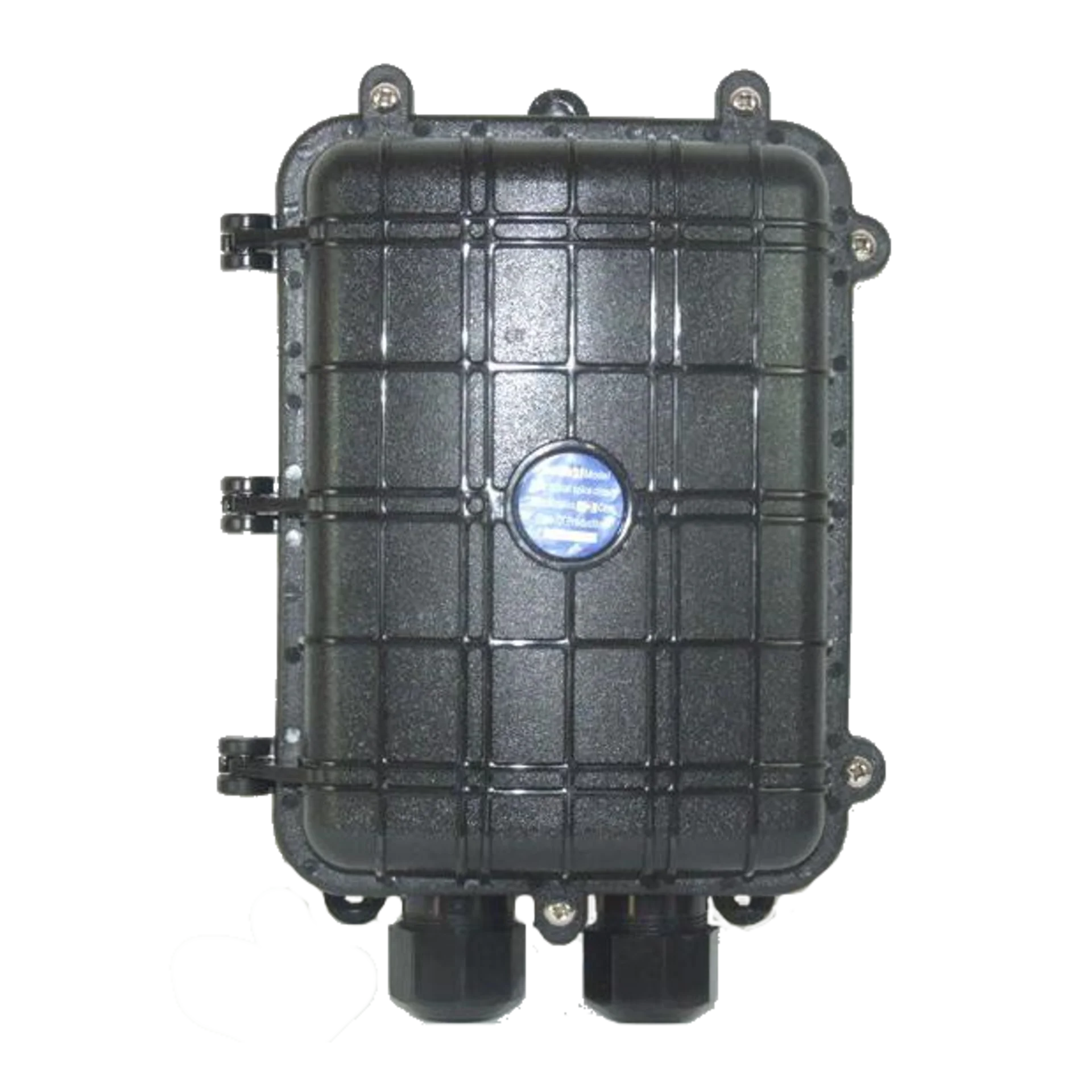

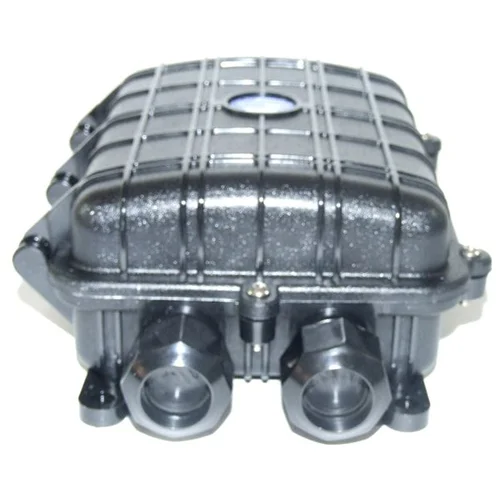

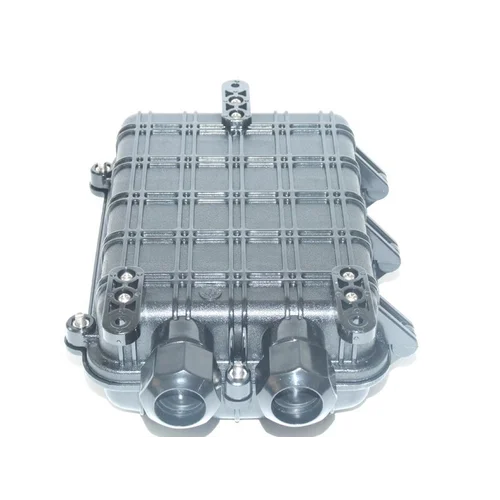

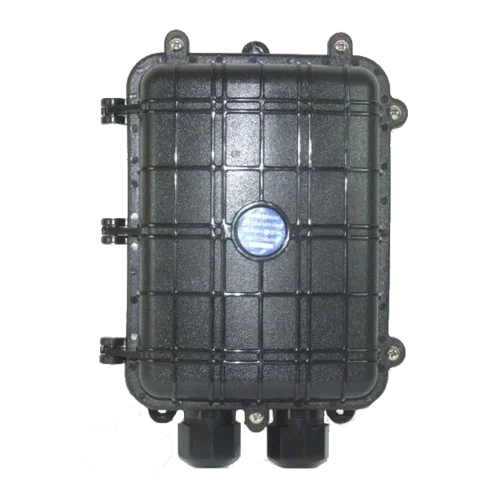

Тупиковая вертикальная муфта для волоконно-оптического кабеля SNR-FOSC-M (GJS-6006, GPJ-M) применяется для защиты мест сварки оптического кабеля в местах повышенных нагрузок и возможных внешних воздействий. Данная муфта устанавливается на стенах зданий и вентиляционных сооружений, а также в трубопроводах и колодцах кабельной канализации.
Основные особенности:
- продуманное внутреннее устройство
- простота, быстрота установки и фиксации волокон
- простота повторного доступа в муфту, не требующая дополнительного инструмента
- расширенное внутреннее пространство для укладки кабеля

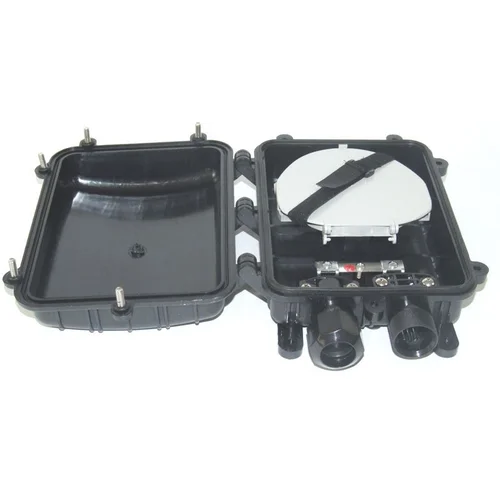

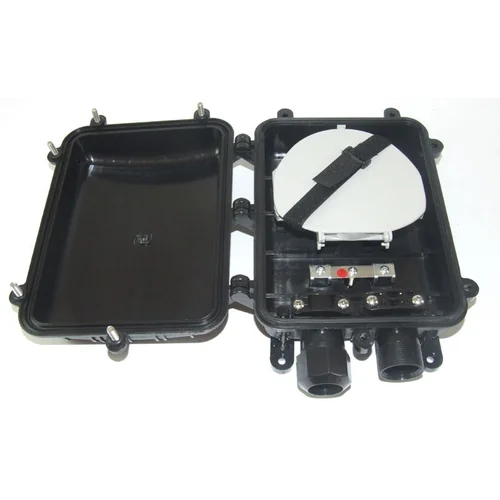

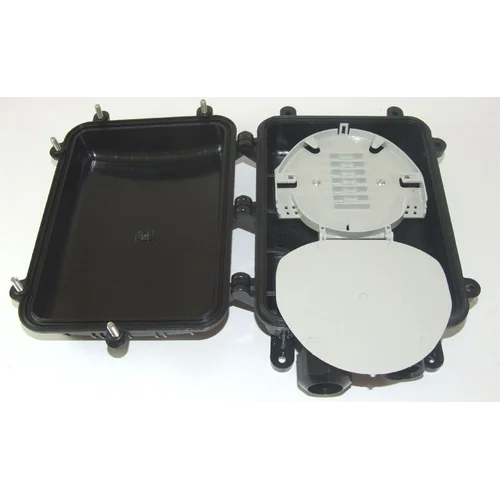

- сплайс-кассеты с защелкивающимся механизмом открываются более чем на 90°

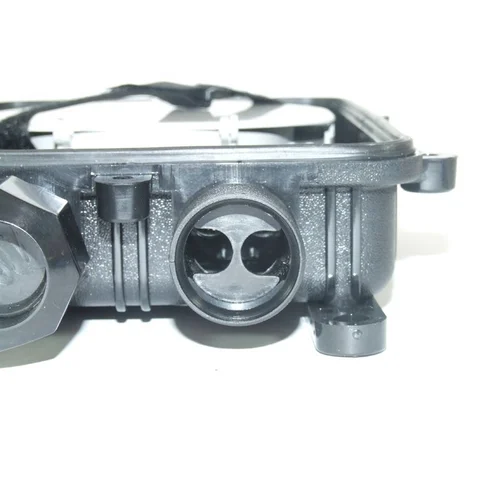

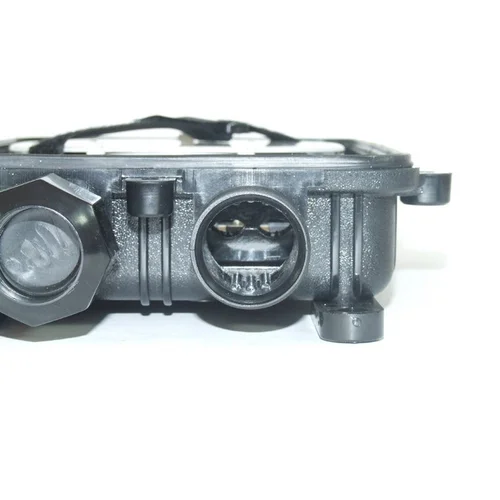

- диаметры портов ввода/вывода соответствуют мировым стандартам на оптический кабель
- простота добавления и удаления сплайс-пластин
- оригинальное устройство герметизации муфты
- установка на столбах, на подвесах, под землей, в шахтах канализаций связи, на вертикальных поверхностях и т.п.
- корпус из специального пластика обеспечивает эксплуатацию в условиях широкого диапазона низких и высоких температур, под воздействием агрессивных сред, ультрафиолетового облучения, повышенной влажности, возможных землетрясений
- конструкция фиксации кабеля обеспечивает стойкость при внешнем вытягивании кабеля, его скручивании, а так же при воздействии ударных нагрузок.
Обучающее видео
Характеристики
| Характеристики | |
|---|---|
| Тип конструкции | Тупиковая |
| Тип герметизации | Механическая |
| Количество соединяемых волокон | 96 |
| Количество кабельных вводов | 2 |
| Диаметр кабельных вводов, мм | 2 - Ø25 |
| Количество сплайс-кассет | 4/4 (максимальное/в комплекте) |
| Тип используемых сплайс-кассет | SNR-TR-M |
| Степень защиты | IP68 |
| Температура хранения, °C | от -50 до 70 |
| Температура эксплуатации, °C | от -40 до 65 |
| Габаритные размеры, мм | 280х200х90 |
| ВЕС, КГ | 1,5 |
| Комплект поставки | Корпус из высокопрочного пластика - 1 шт Герметизирующая прокладка - 1 шт Оригинальный патентованный механизм герметизации - 1 шт Механизм фиксации оптического кабеля - 1 шт Сплайс-кассета SNR-TR-M - 4 шт Установочный инструмент - 1 шт Болт заземления - 1 шт Расходные материалы: изолента, стяжки, кабельные маркеры, гильзы КДЗС - 1 комплект |
