Описание:
Однофазный инверторный стабилизатор напряжения IS5000RT применяется для защиты от скачков и перепадов сетевого напряжения ответственных электроприборов бытового или производственного назначения с суммарной потребляемой мощностью до 5000 ВА/4500 Вт, например:
- систем отопления и водоснабжения;
- систем вентиляции и кондиционирования;
- профессиональной мультимедийной аппаратуры;
- бытовых приборов и электроинструментов;
- систем освещения и световой сигнализации;
- систем безопасности и видеонаблюдения.
Стабилизатор разработан и производится в России, он отлично адаптирован под специфику работы электроприборов в российских электросетях. Качество его работы подтверждено сертификатом соответствия Таможенного союза (EAC).
Стабилизатор IS5000RT является устройством нового поколения с лучшими техническими характеристиками по сравнению с другими видами стабилизаторов. Основное отличие прибора заключается в принципе стабилизации – двойном преобразовании электрического тока, за счет чего обеспечивается:
- мгновенная реакция на отклонения параметров сети (0 мс);
- непрерывная, бесступенчатая коррекция сетевого напряжения в широком диапазоне (90-310 В) и с повышенной точностью (±2%);
- выходное напряжение идеальной синусоидальной формы;
- бесперебойное питание нагрузки (до 200 мс) при кратковременном пропадании напряжения.

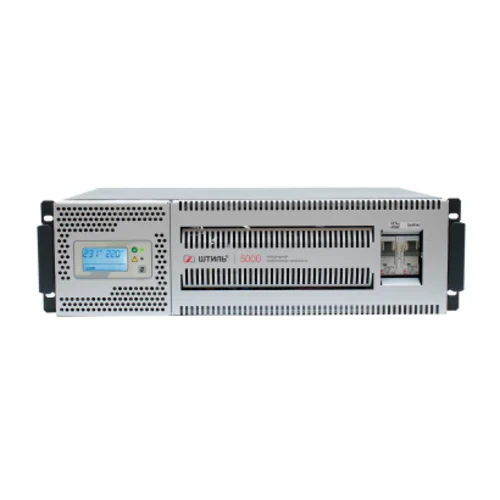

Панель управления:
Стабилизатор оснащен светодиодными индикаторами и ЖК-дисплеем с кнопкой управления, с помощью которых можно контролировать его работу.
Наименование индикаторов:
- «Норма» – если индикатор светится непрерывно, значит прибор работает в штатном режиме и на выходе стабилизированное напряжение, если мигает – устройство перешло на автоматический байпас или цепь ручного байпаса;
- «Авария» – если индикатор светится красным, значит произошла одна из следующих проблем: перегрев, перегрузка (информация появляется также и на ЖК-дисплее), короткое замыкание, внутренняя неполадка, низкое сопротивление нагрузки или пропадание сетевого напряжения.
ЖК-дисплей отображает основные параметры работы устройства:
- значения напряжения на входе и выходе;
- шкалу уровня загрузки стабилизатора;
- потребляемую нагрузкой мощность;
- внутреннюю температуру прибора;
- аварийные сообщения о перегрузке или перегреве.
С помощью кнопки управления можно выбрать необходимую информацию для просмотра на дисплее и поменять значение выходного напряжения в диапазоне 220-230 В с шагом в 1 В (настройка выполняется после переключения на цепь ручного байпаса).
Установка и подключение
Модель IS5000RT может быть установлена двумя вариантами в зависимости от типа подключаемой нагрузки:

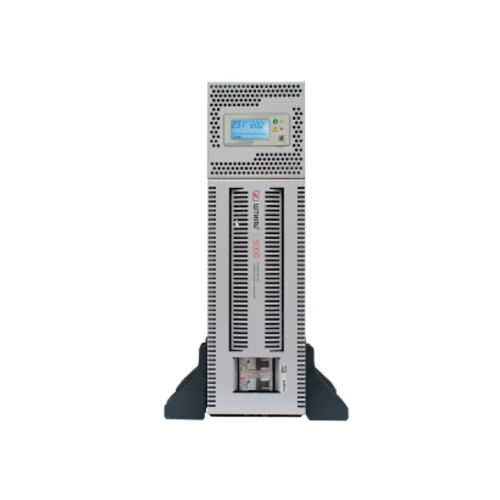

- вертикально на ровной горизонтальной поверхности с помощью специальных упоров;

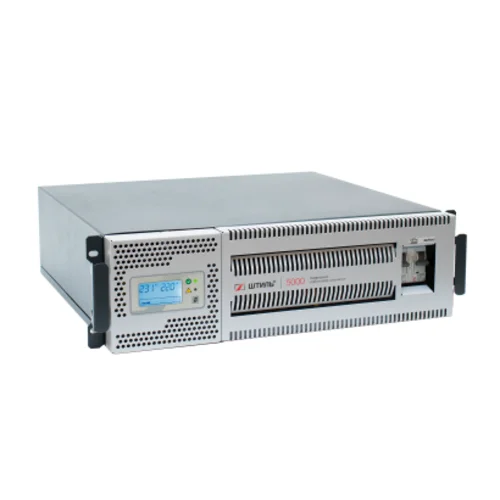

- горизонтально в 19-дюймовые направляющие стоек или шкафов.
Все детали для крепления входят в комплект поставки устройства.
В случае размещения стабилизатора в стойке рекомендуется дополнительно заказать «Комплект для монтажа в стойку», который обеспечивает горизонтальную поддержку устройства и делает его установку более удобной.
Если для установки стабилизатора и другого оборудования стоечного исполнения требуется стойка формата 19 дюймов, то ее можно также дополнительно заказать в нашем интернет-магазине.
Для подключения в сеть и питания нагрузки используются клеммные колодки, расположенные на задней панели.
Система охлаждения

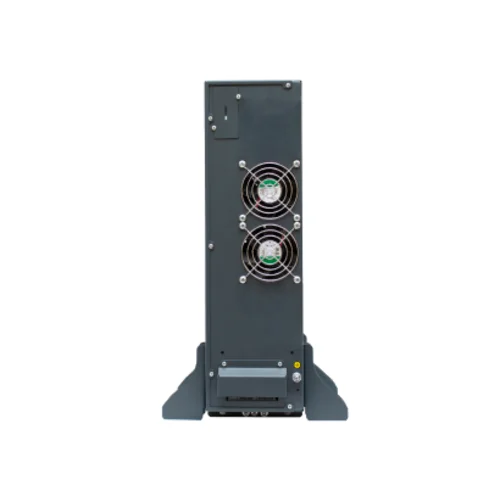

Стабилизатор охлаждается интеллектуальной системой с двумя малошумными вентиляторами, которые имеют адаптивную скорость вращения.
Защита
В IS5000RT встроена электронная система защиты (с автовосстановлением работы) от:
- перегрузок по выходу, внутреннего перегрева и коротких замыканий;
- аварии сети: пониженного или повышенного напряжения, выходящего за предельные значения – менее 90 В или более 310 В;
- сбоев внутри устройства.
Фильтры высоких частот защищают сеть от помех в диапазоне 150 кГц-30 МГц и нагрузку от помех между фазой и нейтралью частотой до 2,5 кГц. Встроенный варистор (2 кВ («корпус-провод»), 1 кВ («провод-провод»), срабатывание – 50 мкс) выполняет защиту от импульсных перенапряжений.
Дополнительным преимуществом IS5000RT является наличие электронного и ручного байпасов, предназначенных для перевода питания нагрузки напрямую на входную сеть:
- электронный байпас срабатывает автоматически при выходе из строя внутренних узлов стабилизатора, его перегрузке или перегреве;
- ручной байпас расположен на передней панели устройства и позволяет пользователю вручную перевести питание нагрузки на сеть.
Средства мониторинга
В IS5000RT поддерживается возможность организации локального/дистанционного мониторинга работы. Для этого на задней панели стабилизатора предусмотрен слот для установки карты мониторинга.
С полным списком карт, подходящих для данной модели, можно ознакомиться на вкладке «Аксессуары». Поддерживаются следующие интерфейсы:
- RS-232;
- USB или mini-USB;
- «сухие» контакты;
- Ethernet (протоколы: SNMP/Web /Modbus TCP).
После установки карты мониторинга контроль устройства выполняется через web-интерфейс или специализированное программное обеспечение «Shtyl Device Manager» (SDM).
Платы не входят в базовую комплектацию и приобретаются по дополнительному заказу.
Характеристики | |
---|---|
Тип ИБП | On-line |
Мощность (ВА) | 5000 |
Мощность,Вт | 4500 |
Фаза, вход | 1 |
Фаза, выход | 1 |
Напряжение на входе (В) | 165-310 |
Частота на входе (Гц) | 50 |
Входное соединение | Hard wire 3-wire (1P + N + E) |
Напряжение на выходе (В) | 220-230 |
Частота на выходе (Гц) | 50 |
Тип и количество выходных розеток | (1) Hard Wire 3-wire |
Размеры ИБП ВхШхГ (мм) | ¶459х250х420 (напольная установка)¶130х484х420 (стоечная установка) |
Вес ИБП, кг | 10 |
Форм-фактор | Rack Tower |
Коммуникационный порт | mini-USB (опция) RJ45 (опция) Сухие контакты (опция) USB (опция) |
